  서론

  집에 18650 배터리가 많습니다. 정확히는 새 배터리가 아니라 중고 배터리입니다. 셀 단위로 깔끔하게 가지고 있는게 아니라, 테스트하던 제품에서 적출된 배터리팩입니다. 수 년 전에 회사에서 18650 배터리를 알아서 폐기해달라는 임무(?)를 부여 받았는데, 어디에 어떻게 버려야 할지 알 수 없어서 집에 고이 보관해뒀습니다. 무선 전열기기에 들어가는 배터리라서, 고방전이 가능한 삼성 SDI 정품 배터리(INR18650-25R)입니다. 셀당 20A 정도 될 겁니다. 수 년이 흐른 지금, 이 배터리를 가지고 놀고 싶어졌습니다. 보관만 해두기엔 너무 아깝거든요.

  수 년 동안 보관하고 있었던 고방전 삼성 SDI 18650 배터리는 완제품 배터리 팩 형태로 되어 있었고, 이 배터리 팩에는 4개의 18650이 직렬로 연결되어 있습니다. (완충 시 4.2V * 4EA = 16.8V) 열심히 뜯고 깔끔하게 정리한 후 스팟 용접이 되어 있는 부분을 최대한 정리했습니다. 그런데 아시다시피, 스팟 용접을 수행한 부분은 니퍼로 깔끔하게 제거하기가 힘듭니다. 이 부분을 갈아내야 깔끔하게 정리할 수 있습니다.

  오늘은 고방전 삼성 SDI 18650 배터리를 깔끔하게 만드는 재작업을 수행한 일기를 보여드립니다.

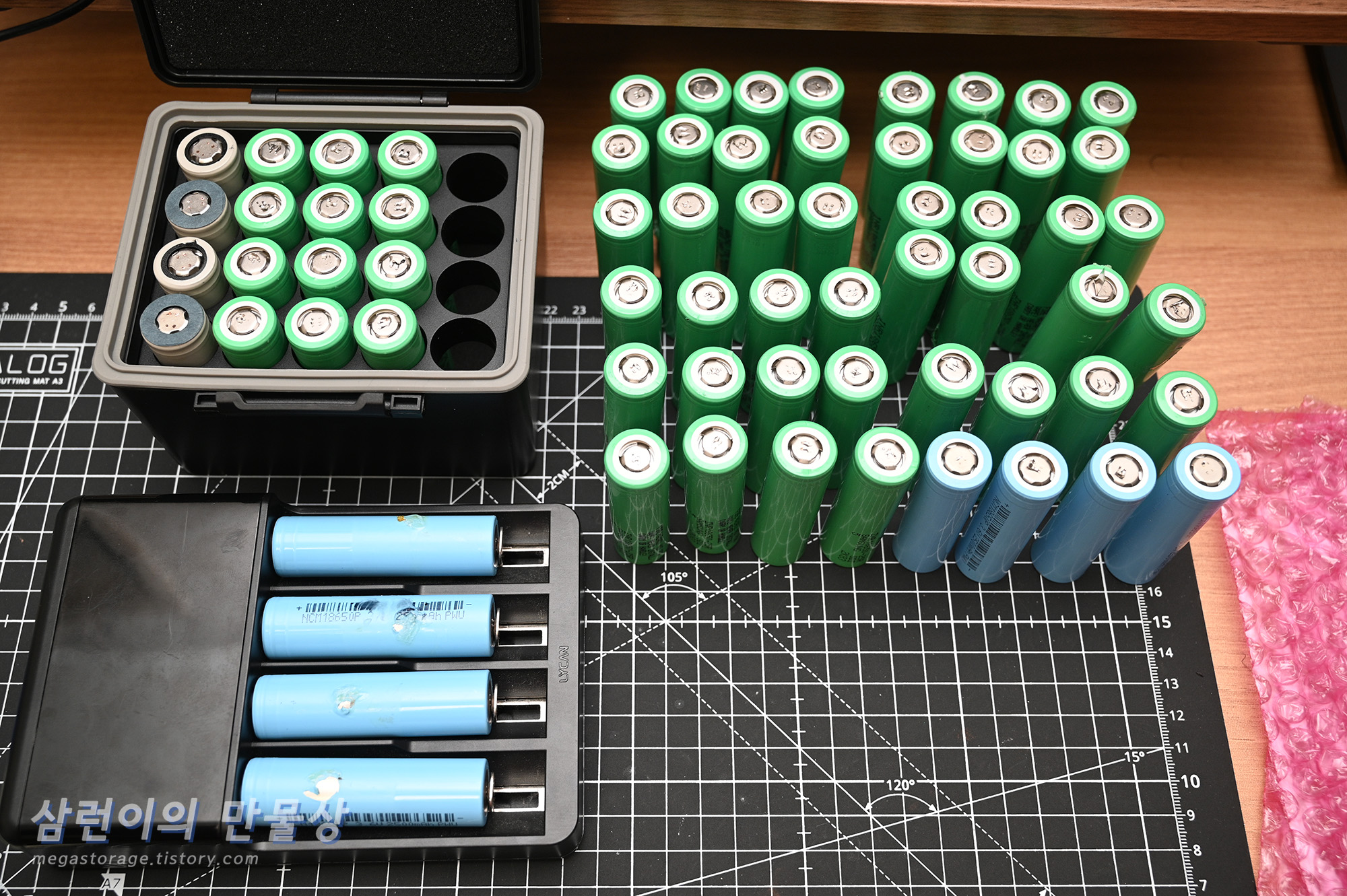

  작업을 기다리는 18650 배터리들

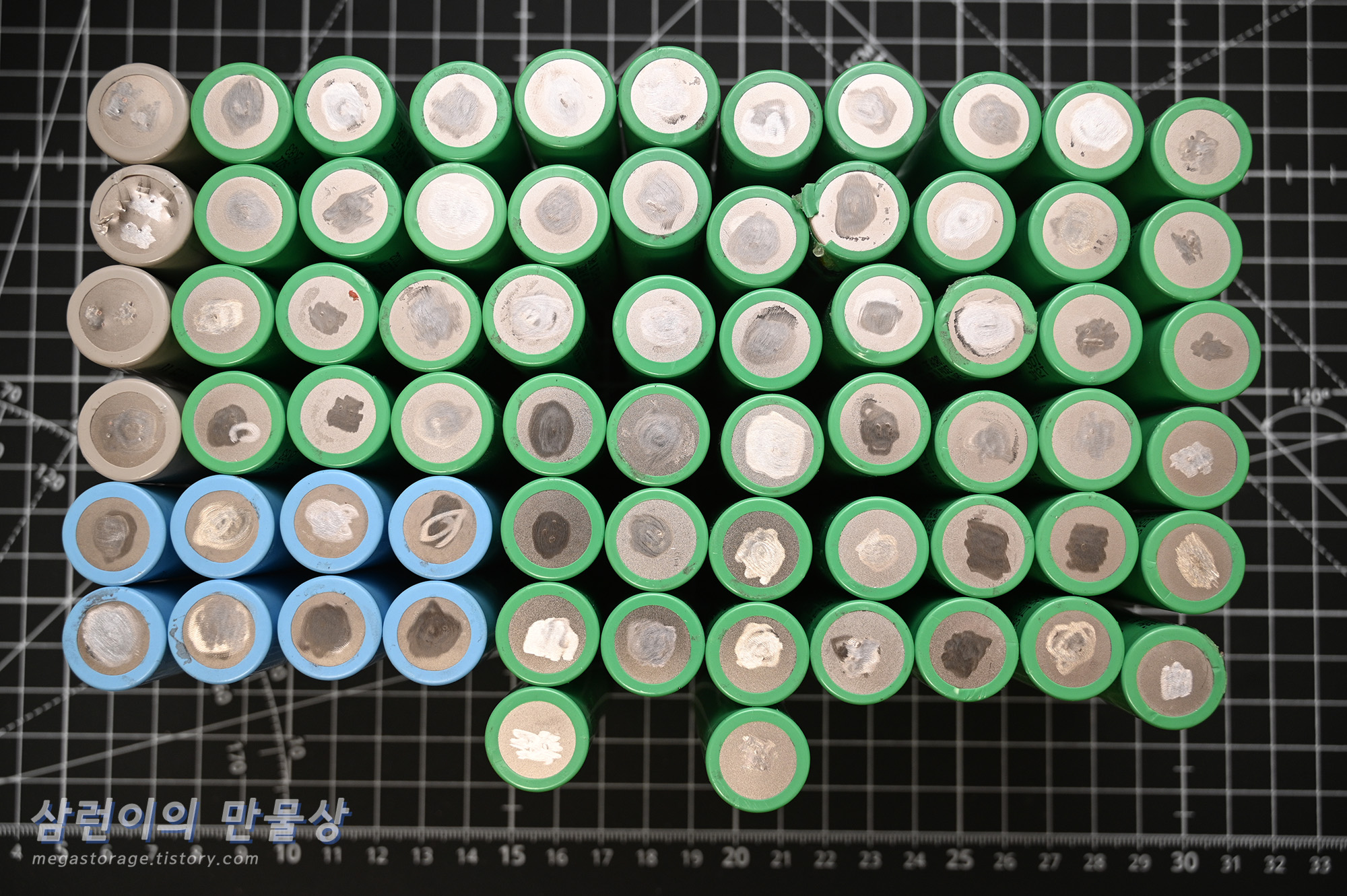

  현재 작업되길 기다리는 중인 18650 배터리들 입니다. 초록색은 삼성 SDI 배터리, 파란색과 상아색은 어디 배터리인지 기억이 잘 나지 않습니다. (유명 제조사인 것은 맞음) 총 68개의 18650 배터리들입니다.

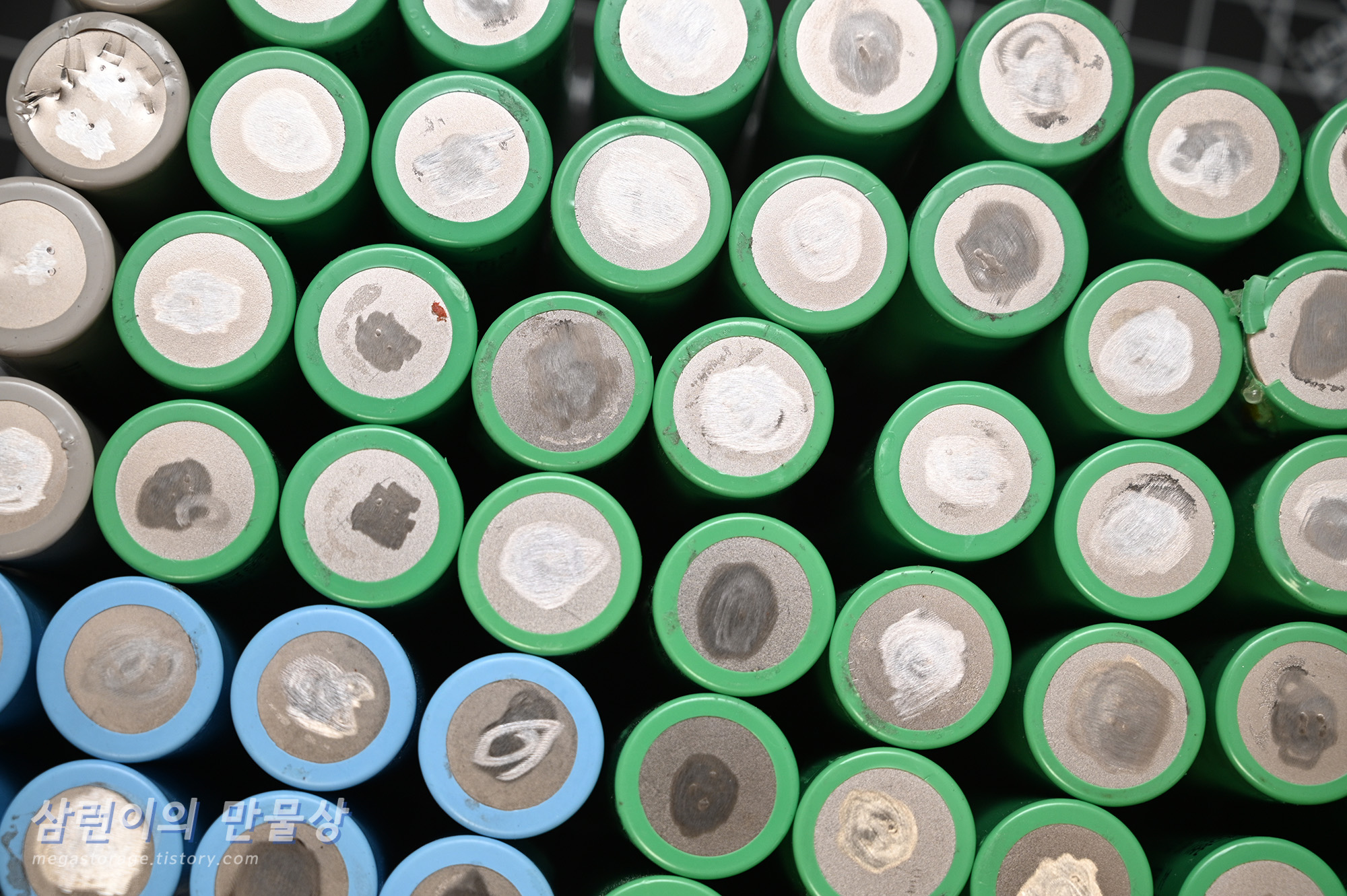

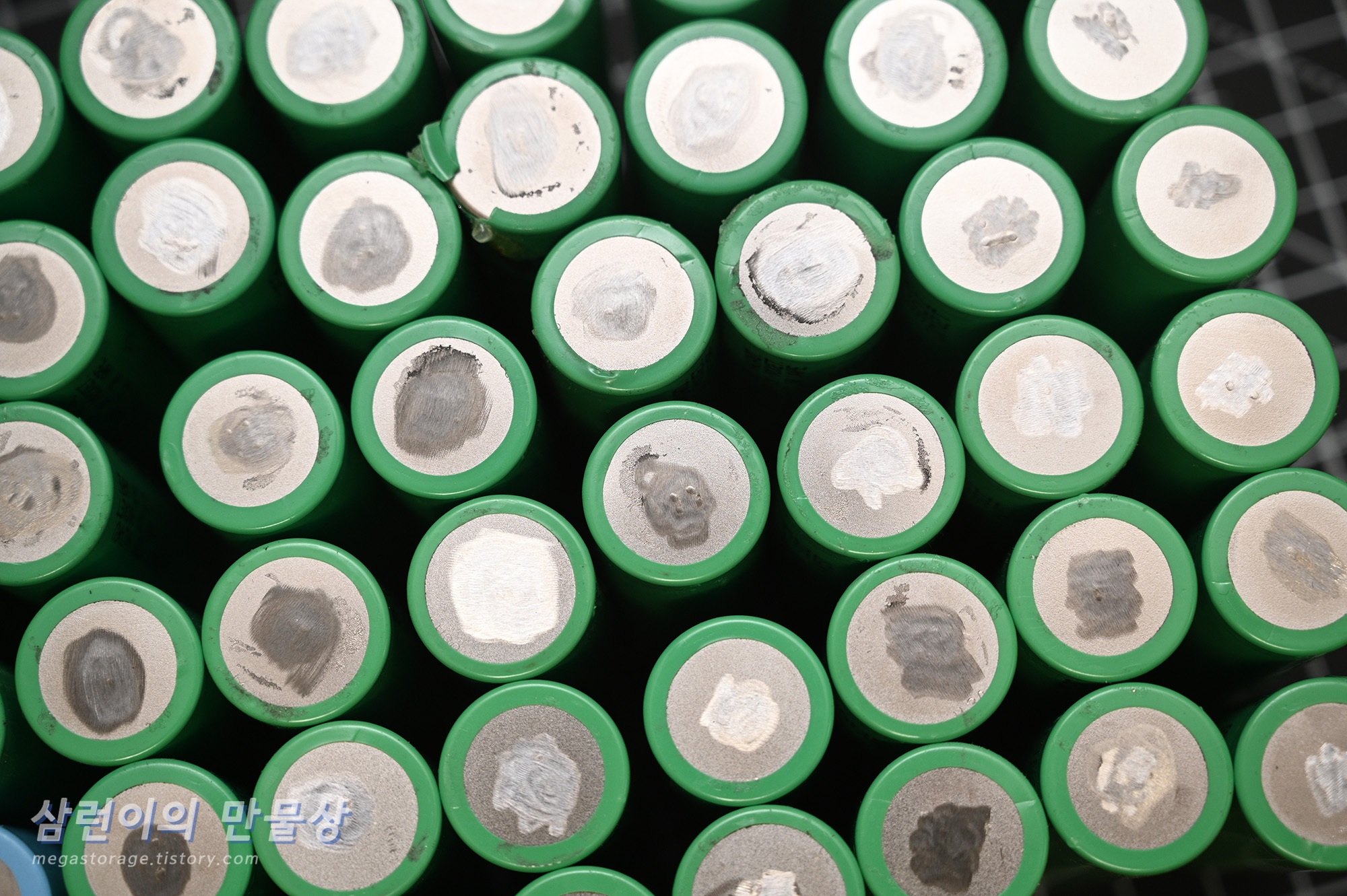

  스팟 용접된 부분을 니퍼로 제거만 해둔 상태라서 지저분합니다.

  위 사진의 2개 배터리는 가장 마지막으로 적출한 후 대충 작업을 해두었습니다. 스팟 용접된 부분을 니퍼로 제거만 했을 때 왜 지저분해지는지 보여드리겠습니다.

  왜 지저분해지는가?

  일반적으로 스팟 용접 시 2개 또는 4개를 찍습니다. 말 그대로 용접이 되므로, 니퍼로 제거하면 잘 안 떨어집니다. 위 모습과 같이 잘 잡고 옆으로 뜯어보면 어떻게 될까요?

  용접된 부분이 강하게 결합되어 있어서, 찢어집니다. 그래서 지저분하게 남는 것입니다.

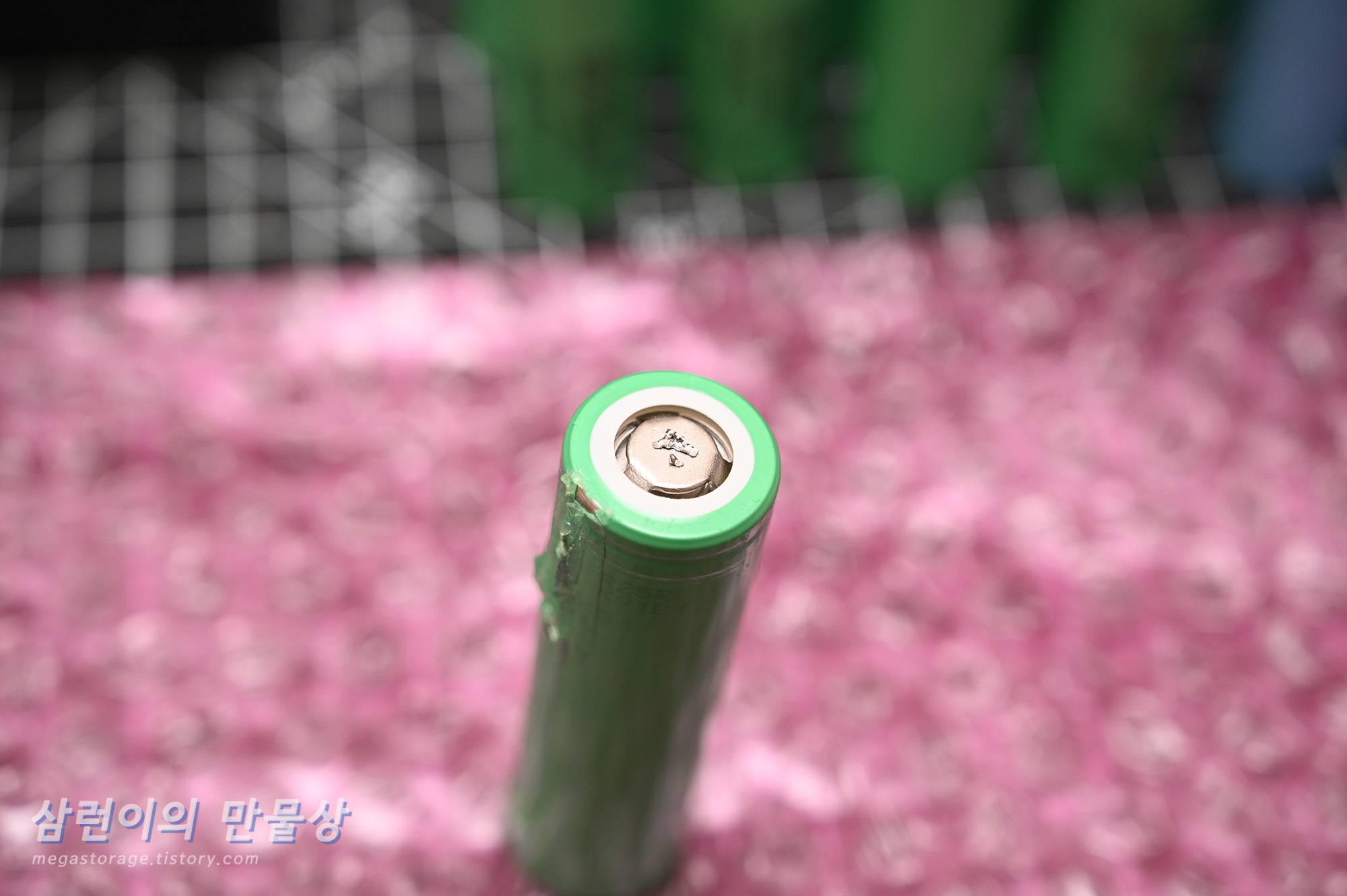

  결국은 이렇게 되었습니다. 니퍼로 제거할 수 있는 부분을 모두 제거하면 되지만, 그래도 지저분합니다.

  그리고 니퍼로 제거할 때 주의해야 할 점이 있습니다. 상단은 +극이지만, 상단을 제외한 다른 부분은 모두 -극입니다. 위 사진과 같이 조금 벗겨진 저 부분이 -극입니다. 니퍼로 +극의 잔여물을 벗겨내다가, 배터리 비닐 벗겨진 부분과 맞닿으면 스파크와 함께 연기가 납니다. 이걸 어떻게 아냐면... 크흠.. (ㅠㅠ)

  상단과 하단의 잔여물을 최대한 제거해보았으나, 쉽지 않습니다. 그렇다면 이걸 어떻게 제거해야 할까요? 그냥 써야 할까요? 정잡은 그라인더를 사용하는 것입니다.

  솔리드 미니 그라인더/연마기 구입(S-MG08)

  - 구매 링크 : https://bit.ly/3PHQOzG

솔리드 미니 그라인더 조각기 8V 충전 무선 전동 소형 핸드 로타리툴 광택 샌딩 연삭기 연마기 S-M

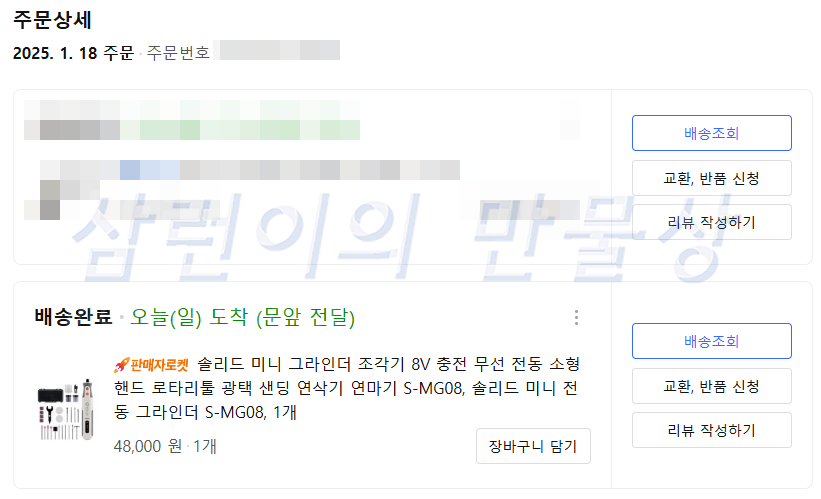

  쿠팡에서 솔리드 미니 그라인더 연마기를 구입했습니다. 가격은 48,000원입니다. 주요 특징은 다음과 같습니다.

1. 배터리로 동작함. 8V 출력 (1,100mAh)
2. 편리한 USB-C 충전
3. 손쉬운 사용
4. 정말 다양한 툴 제공
5. 속도 조절 가능 (5단계)

  타사 제품들은 4V 출력이거나 제공되는 툴이 적어서 아쉬웠는데, 솔리드 미니 그라인더 연마기는 가성비 좋아보이며 리뷰 평가도 꽤 괜찮아보여서 구매했습니다.

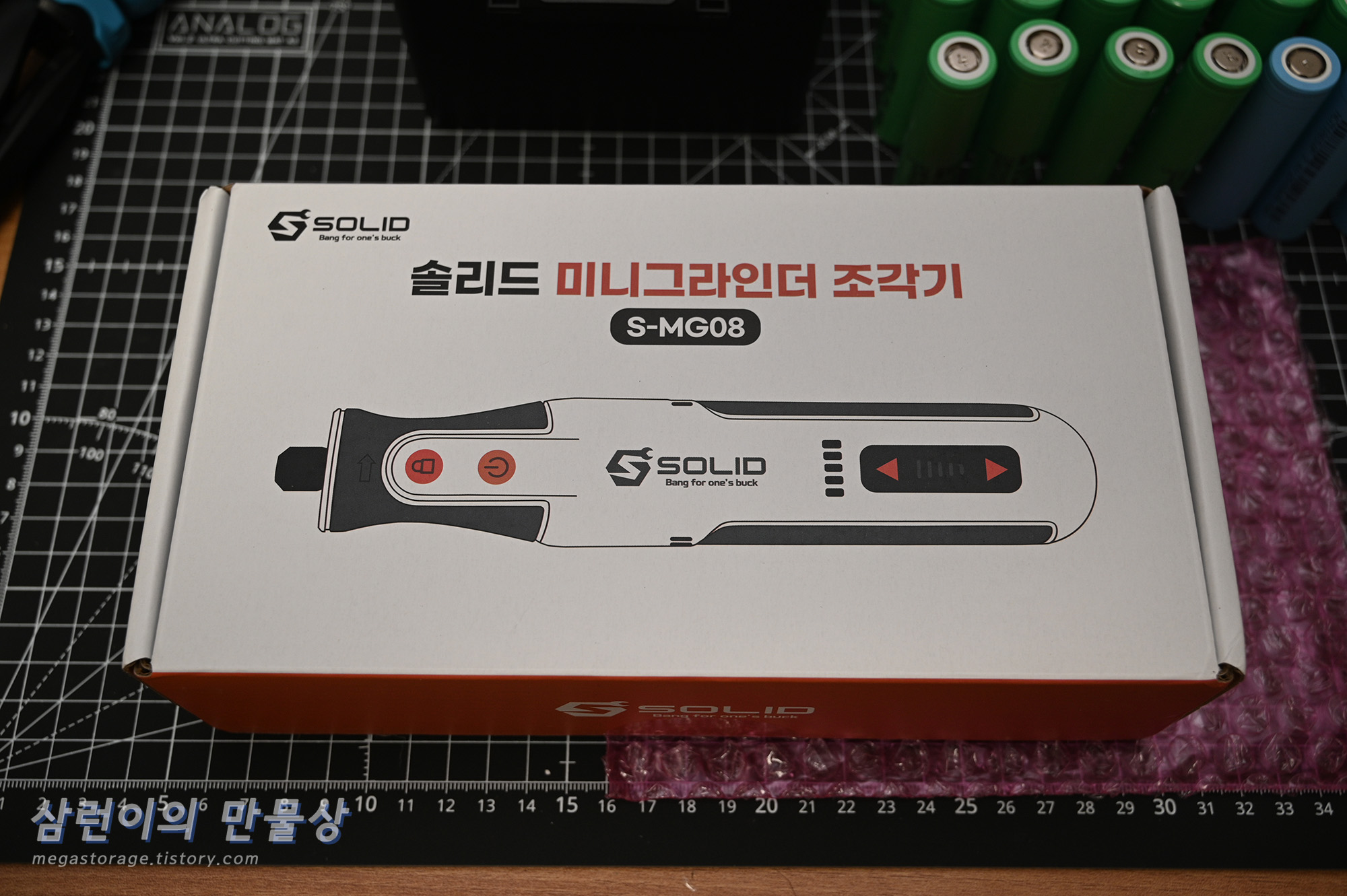

  솔리드 미니그라인더 조각기 S-MG08 입니다.

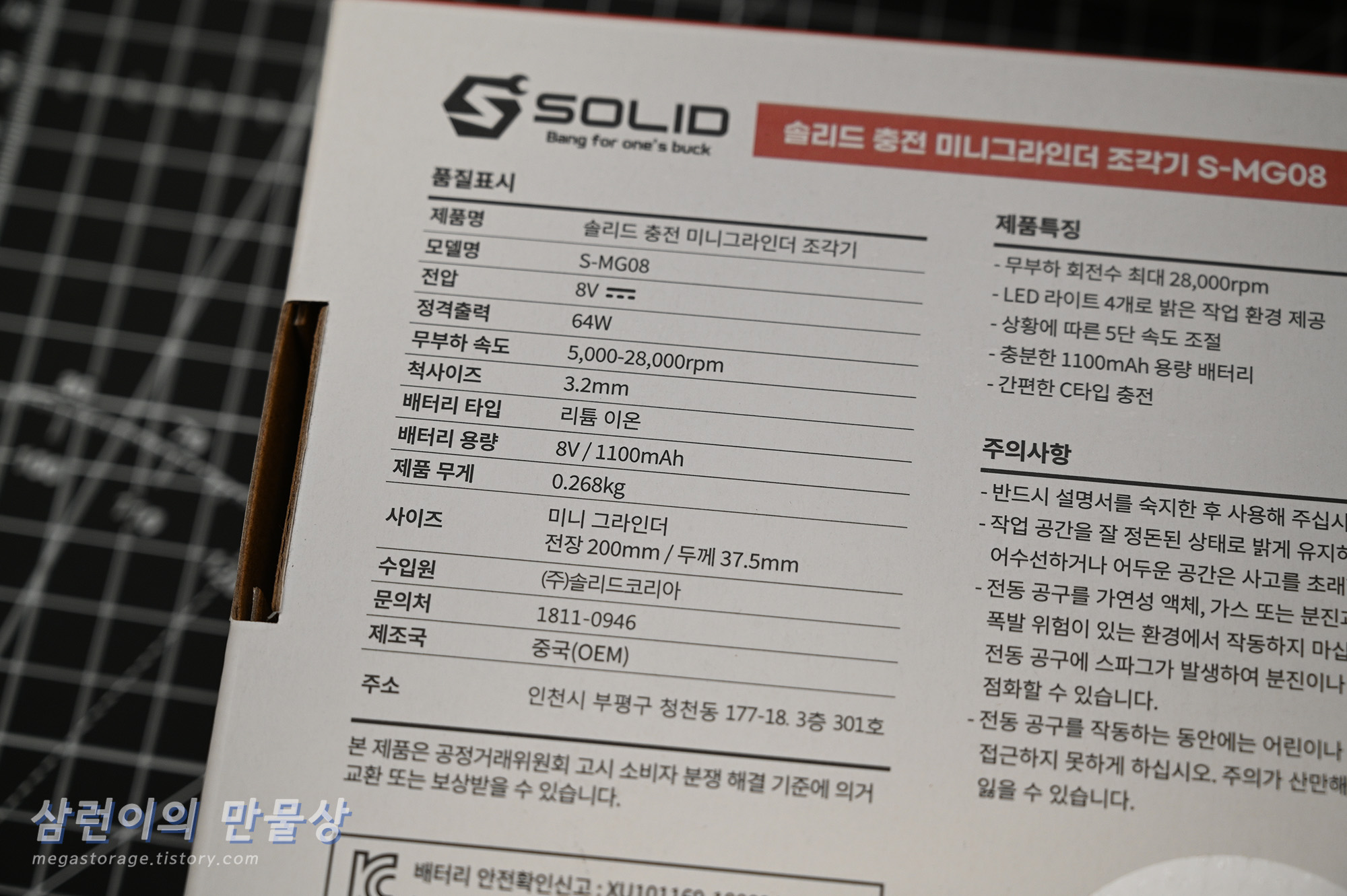

  박스 후면에는 간단한 스펙이 있습니다.

  박스 안에는 제품과 설명서가 있습니다.

  설명서에는 간단한 사용 설명과 부속품 사용 안내가 있습니다.

  솔리드 S-MG08의 구성품입니다. 이것 저것 뭐가 많습니다.

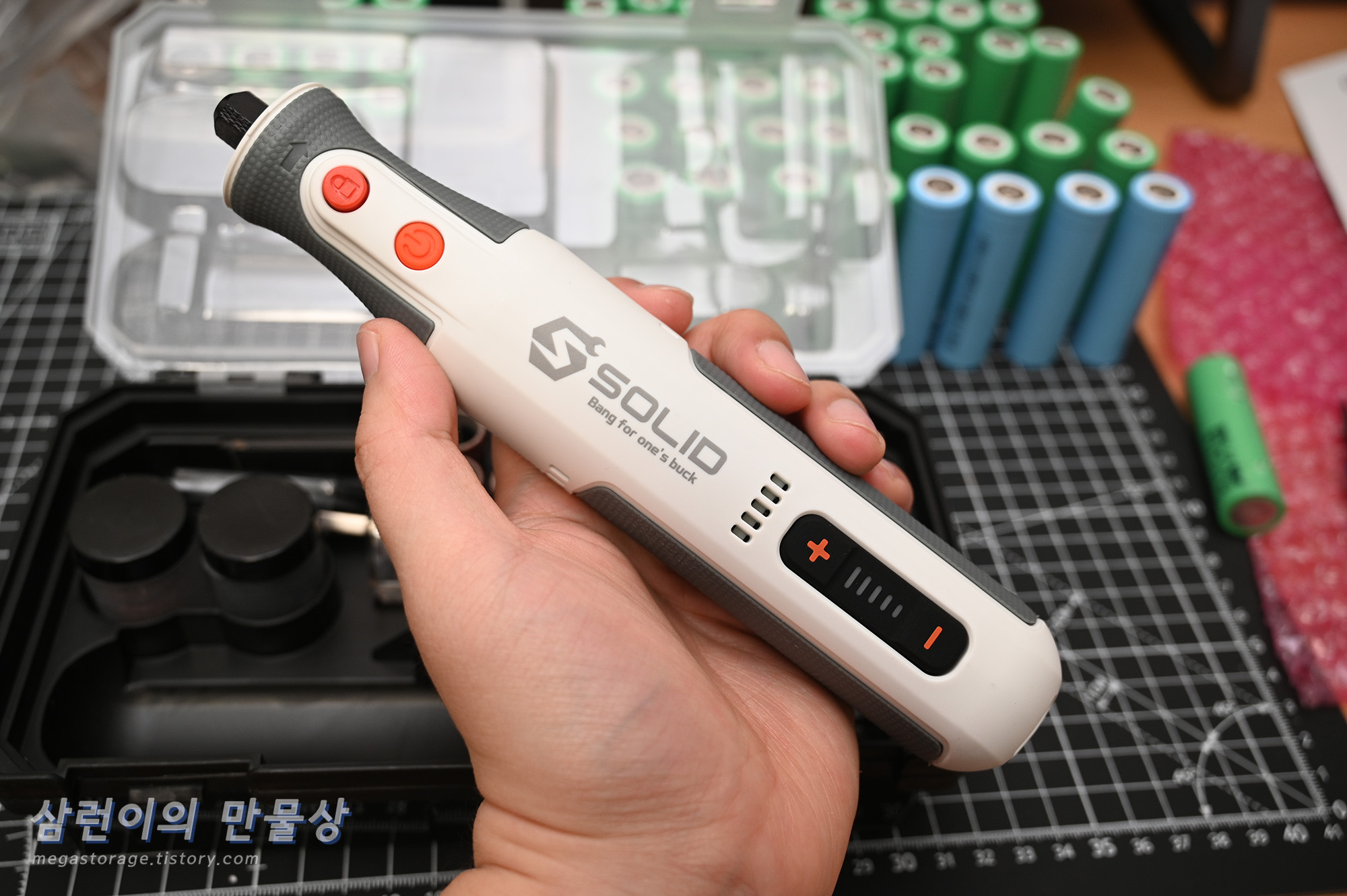

  솔리드 S-MG08의 크기는 대략 이렇습니다. 적당합니다.

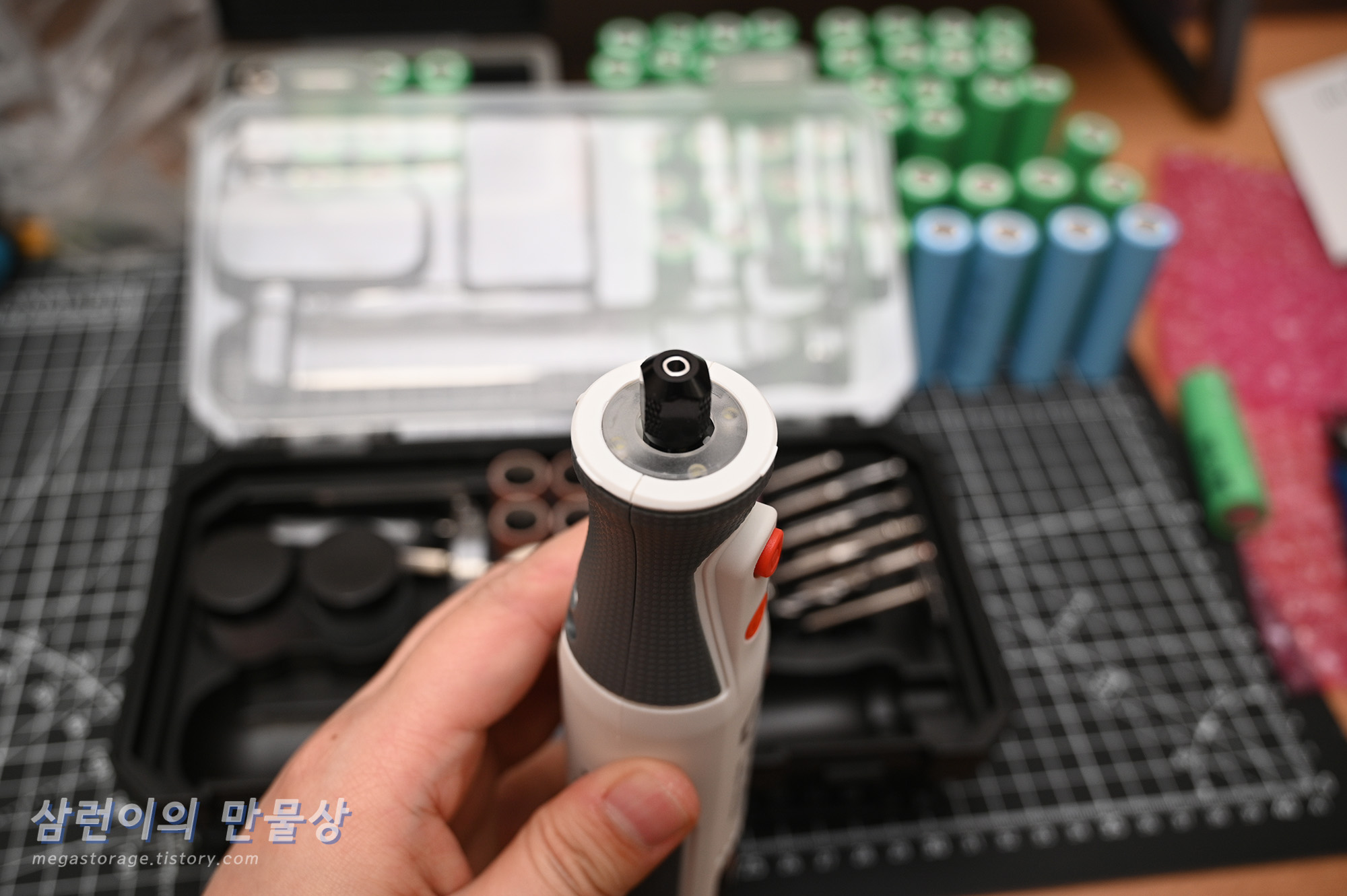

  상단에는 원하는 팁을 장착할 수 있습니다.

  후면에는 USB-C 충전 포트가 있습니다. 충전해보니까 최대 12W로 충전됩니다. (5V 2.4A 추정)

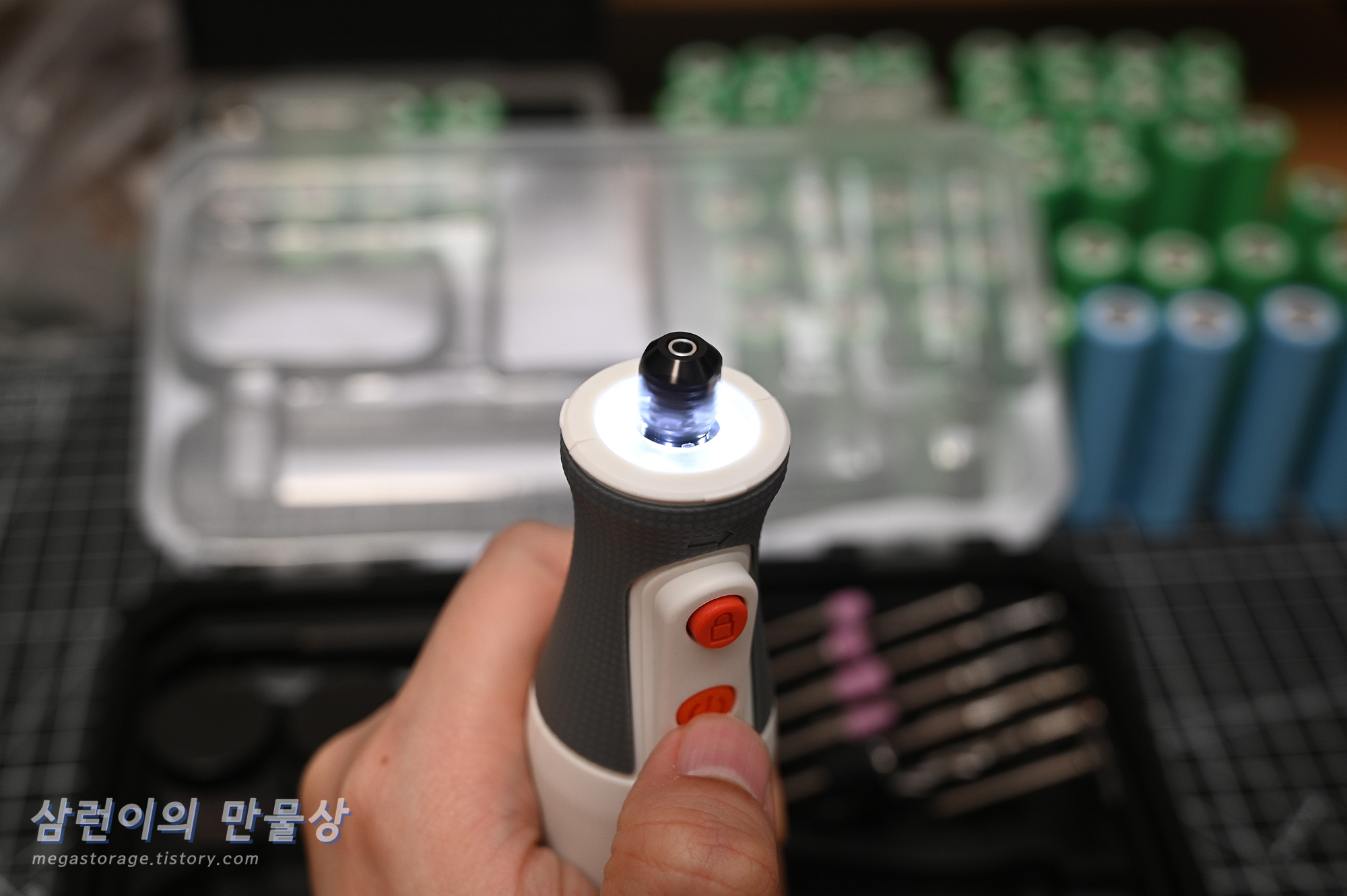

  구동을 시작하면 4개의 LED가 켜집니다. 나름 도움 되는 밝기입니다.

  제품 자체가 그라인더/연마기/조각기에 속하기 때문에 다양한 팁을 제공하고 있습니다.

  조각 뿐만 아니라 부드럽게 연마해주는 천(?)도 있습니다.

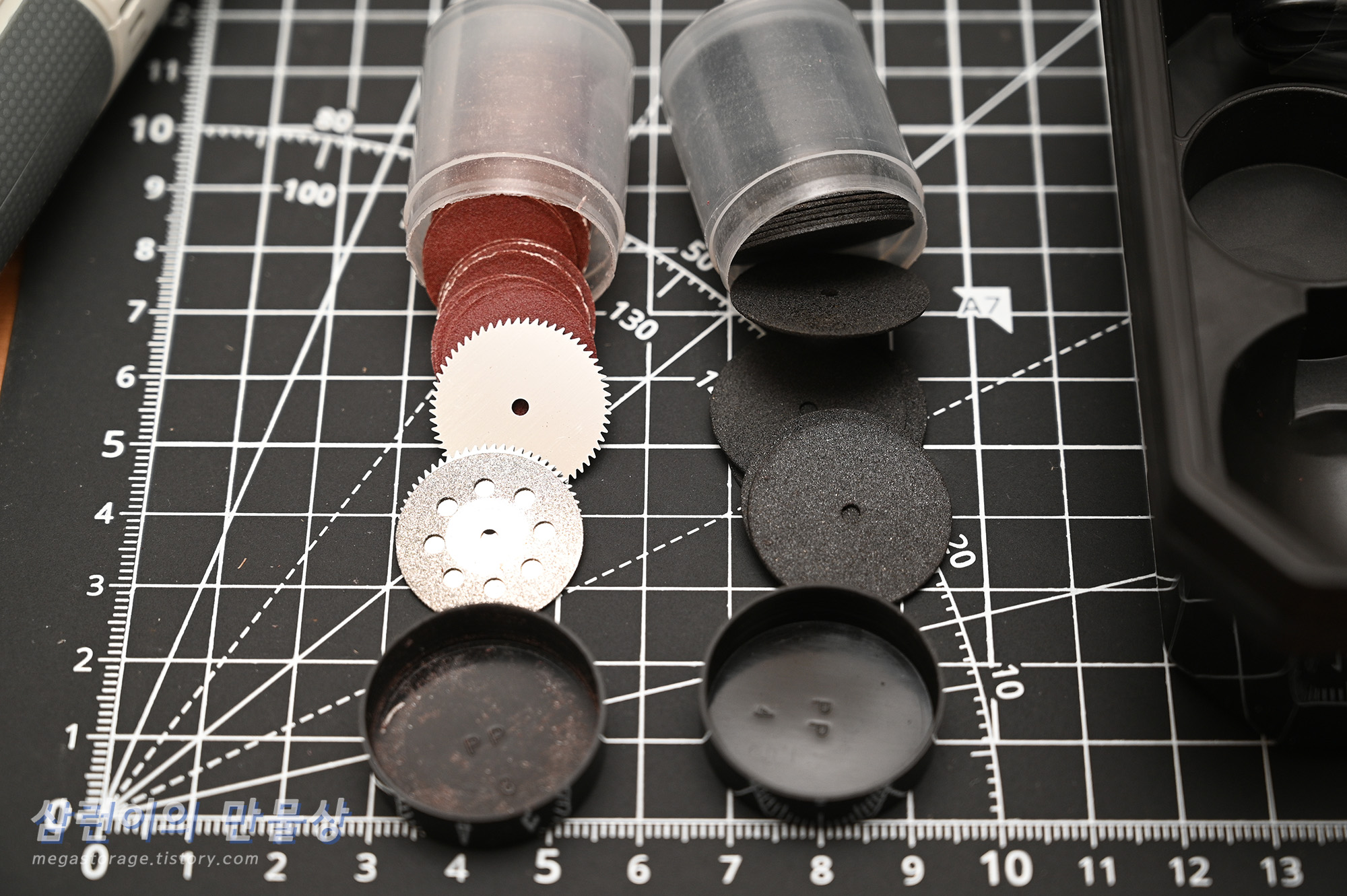

  절단을 위한 그라인더 소모품도 정말 많이 줍니다.

  보호대도 있습니다. 사람 얼굴 방향으로 튀지 않도록 보호해줍니다.

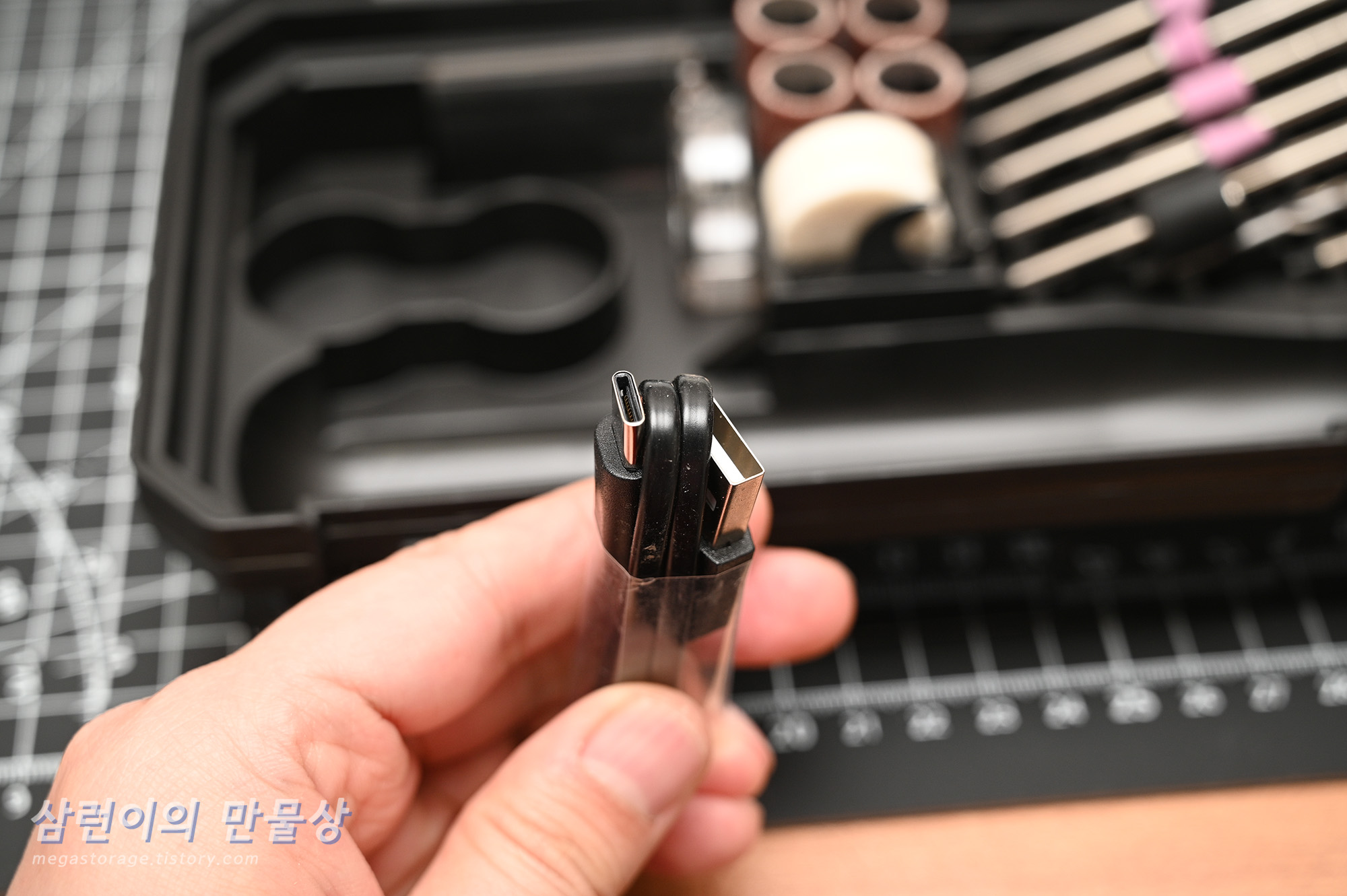

  충전용 USB 케이블입니다.

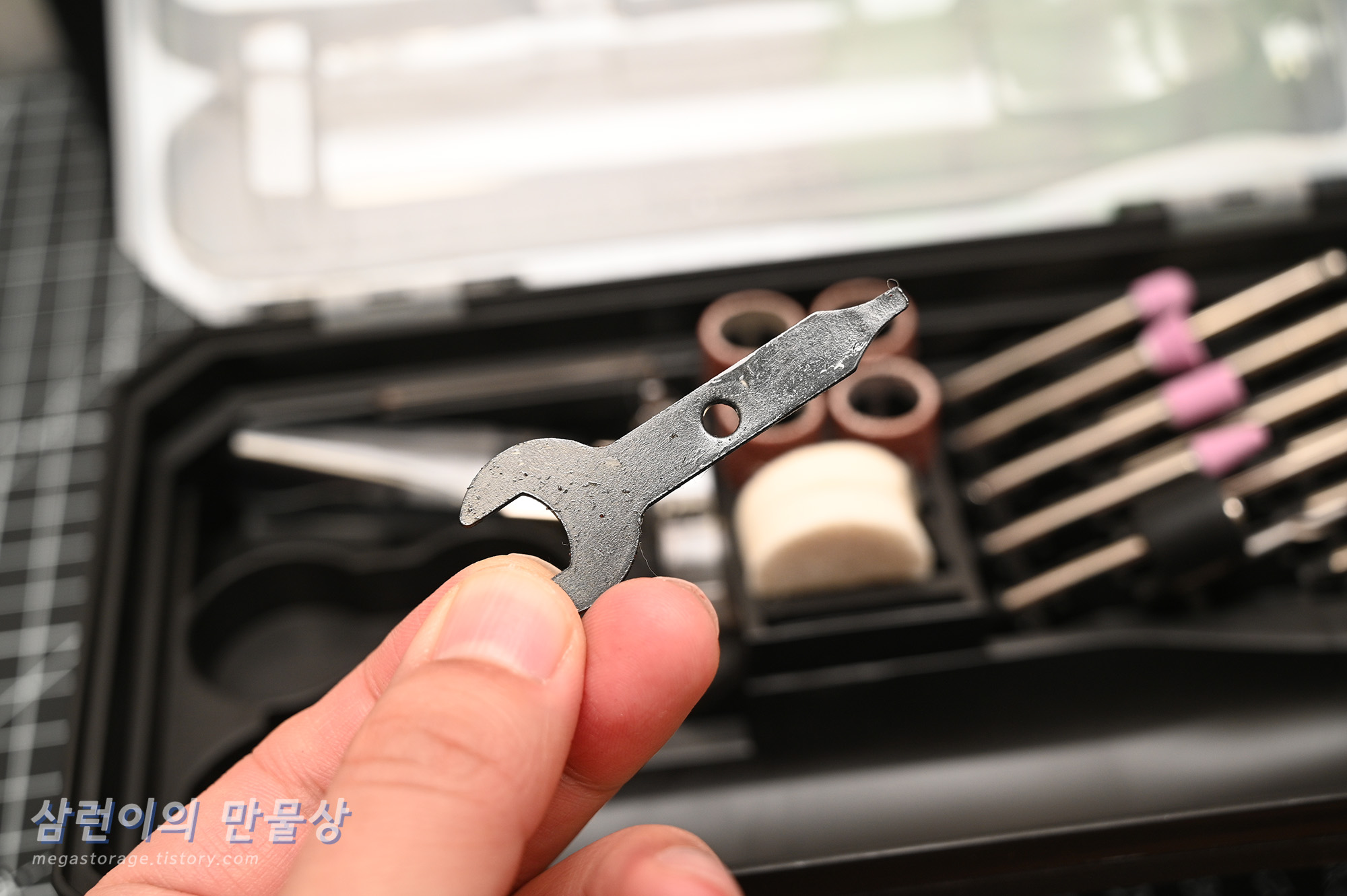

  미니 렌치입니다.

  연마제인듯 합니다.

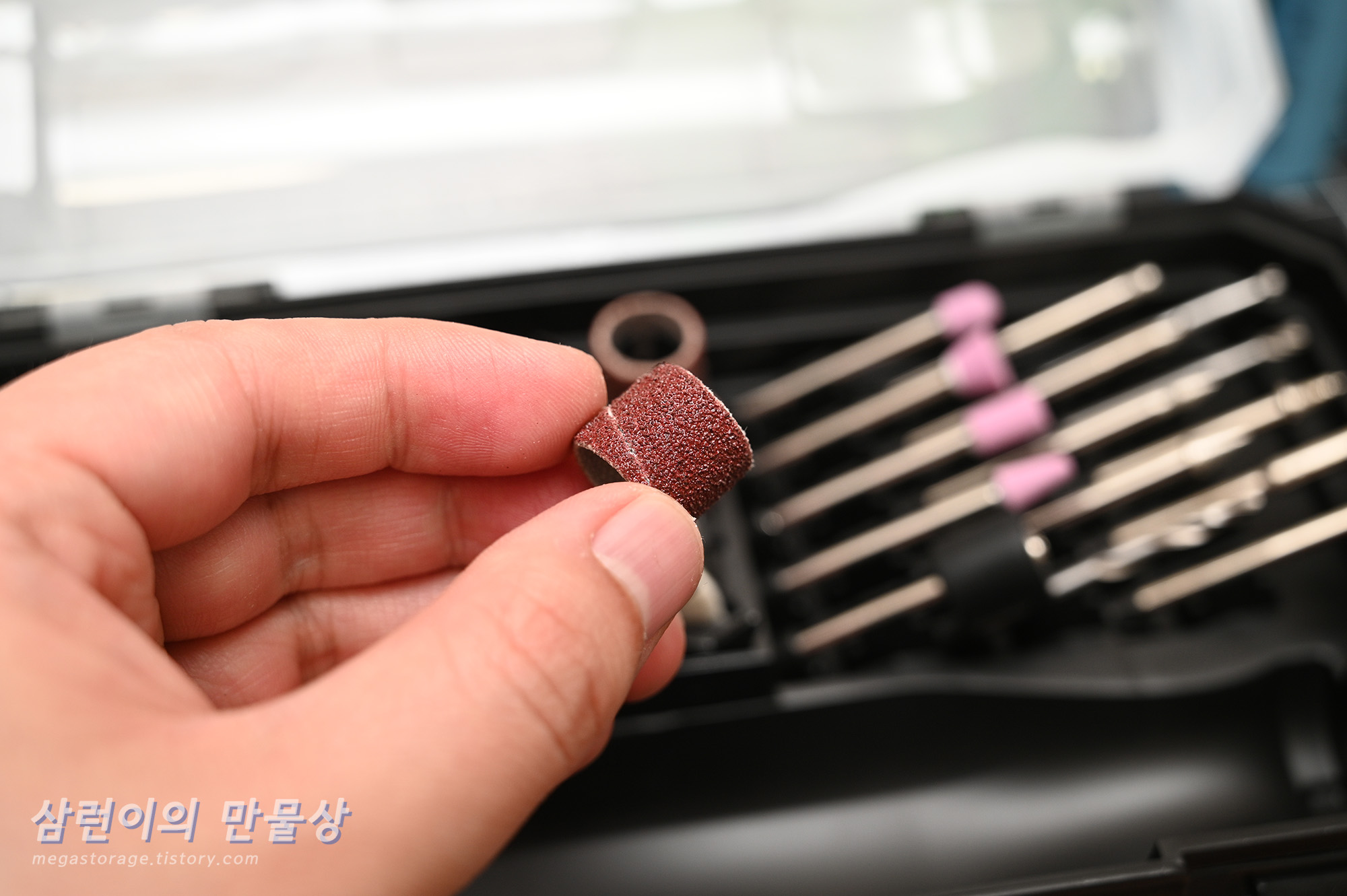

  사포입니다. 갈아낼 때 사용하겠죠. 오늘 사용할 것입니다.

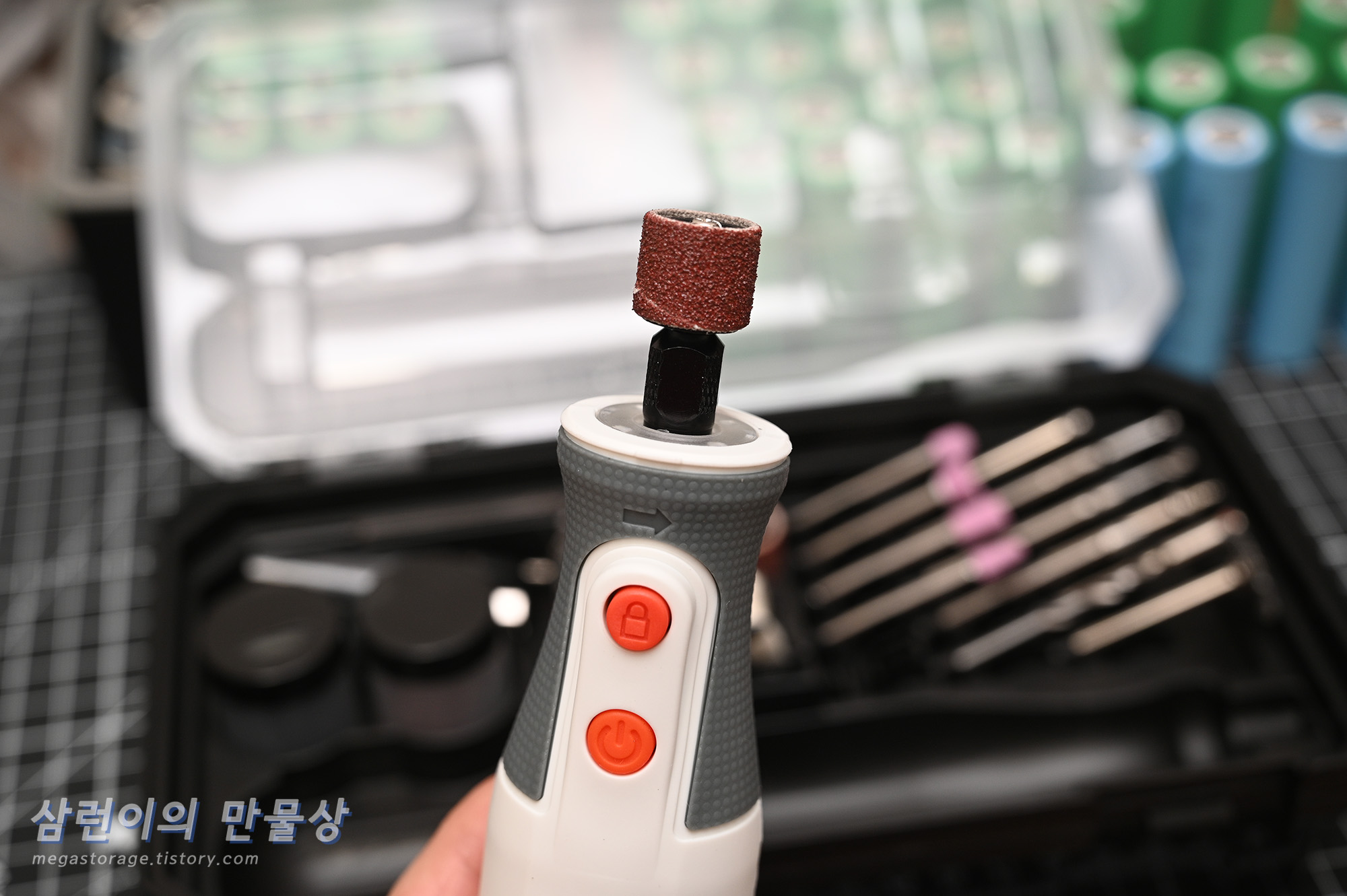

  요렇게 끼우면 됩니다. 완전 타이트하게 들어가며, 잘 안 빠집니다.

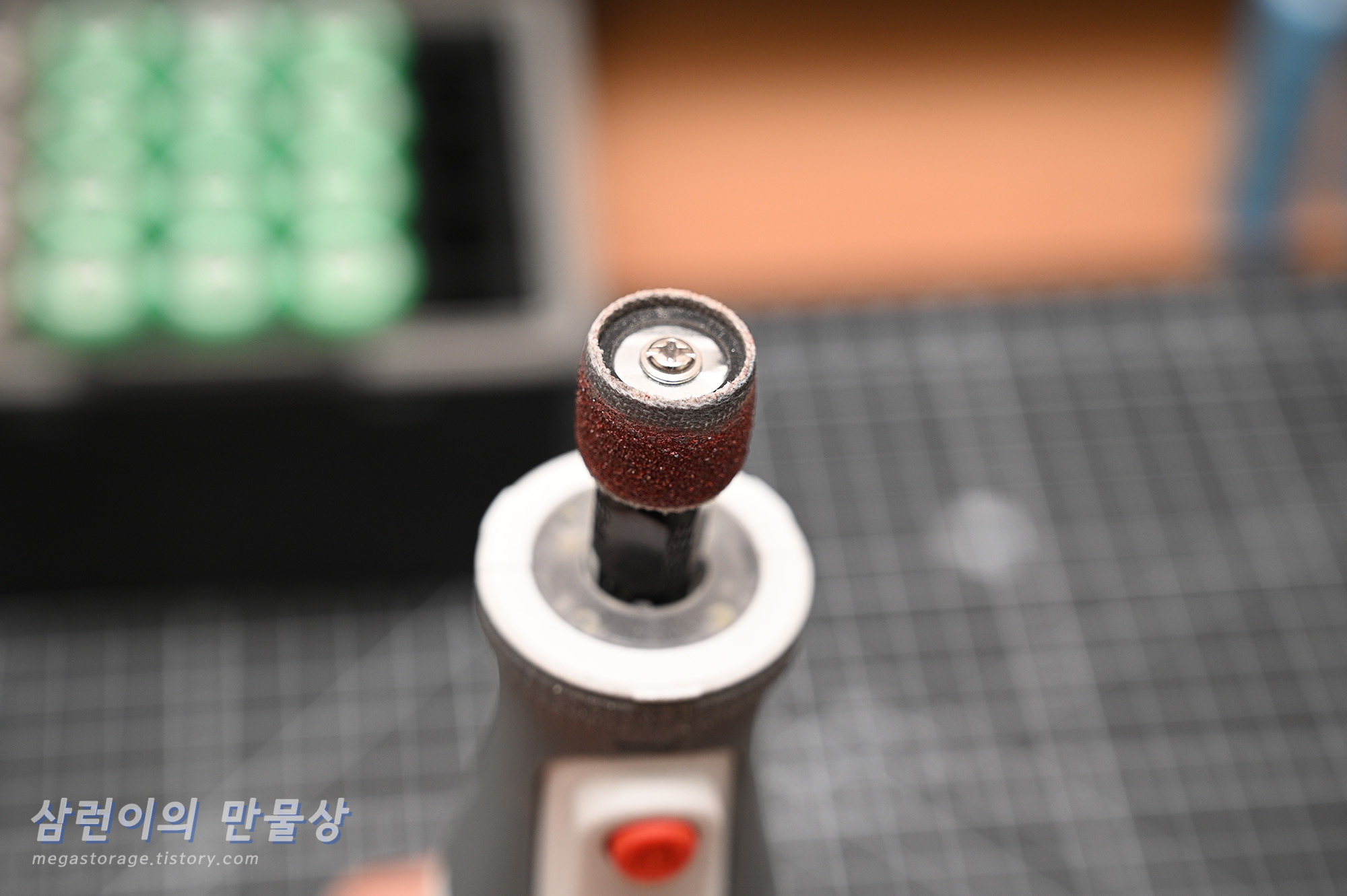

  장착까지 완료했습니다.

  18650 배터리를 깔끔하게 해보자

  솔리드 S-MG08 미니 그라인더로 18650 배터리의 잔여물을 제거하는 영상입니다. 니퍼로 하나 하나 다 떼어내는 것 보다, 그라인더로 빠르고 깔끔하게 갈아내는 것이 좋습니다.

  작업 전 주의할 점을 안내드립니다.

1. 잔여물이 눈으로 튈 수 있으니 보안경을 필히 착용하세요.
2. 철가루가 발생하므로 마스크를 꼭 착용하시기 바랍니다.

  작업 완료

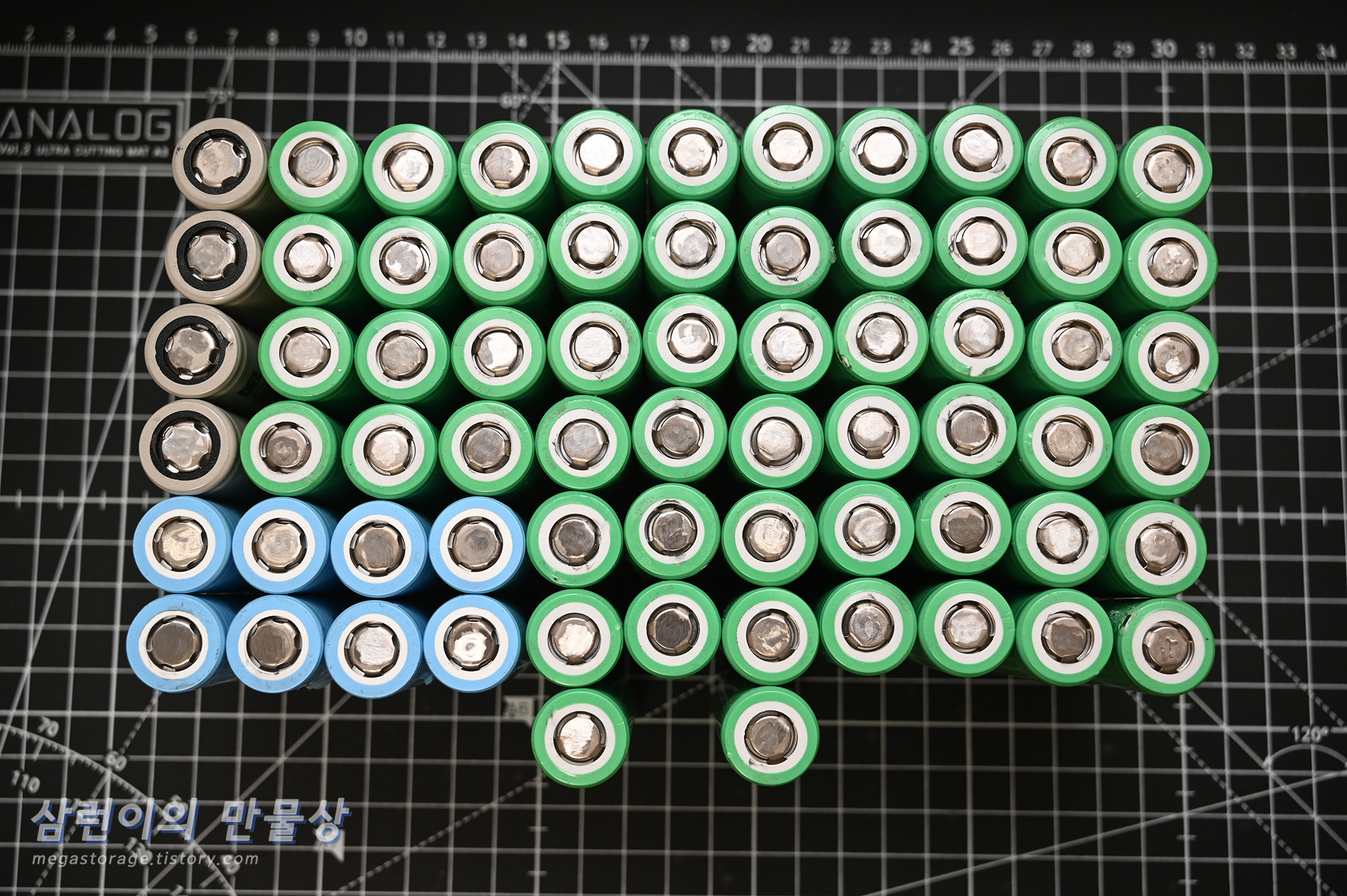

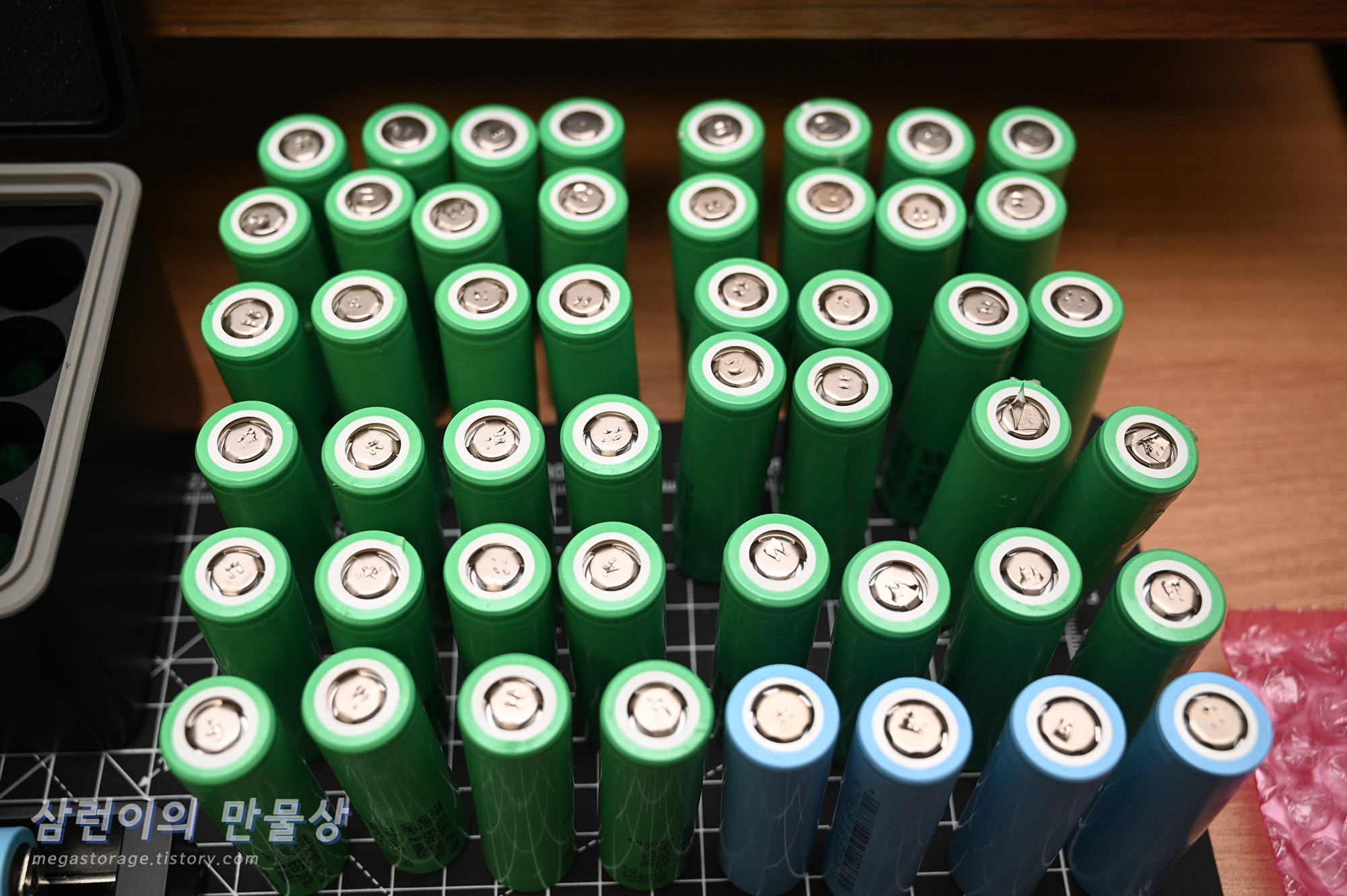

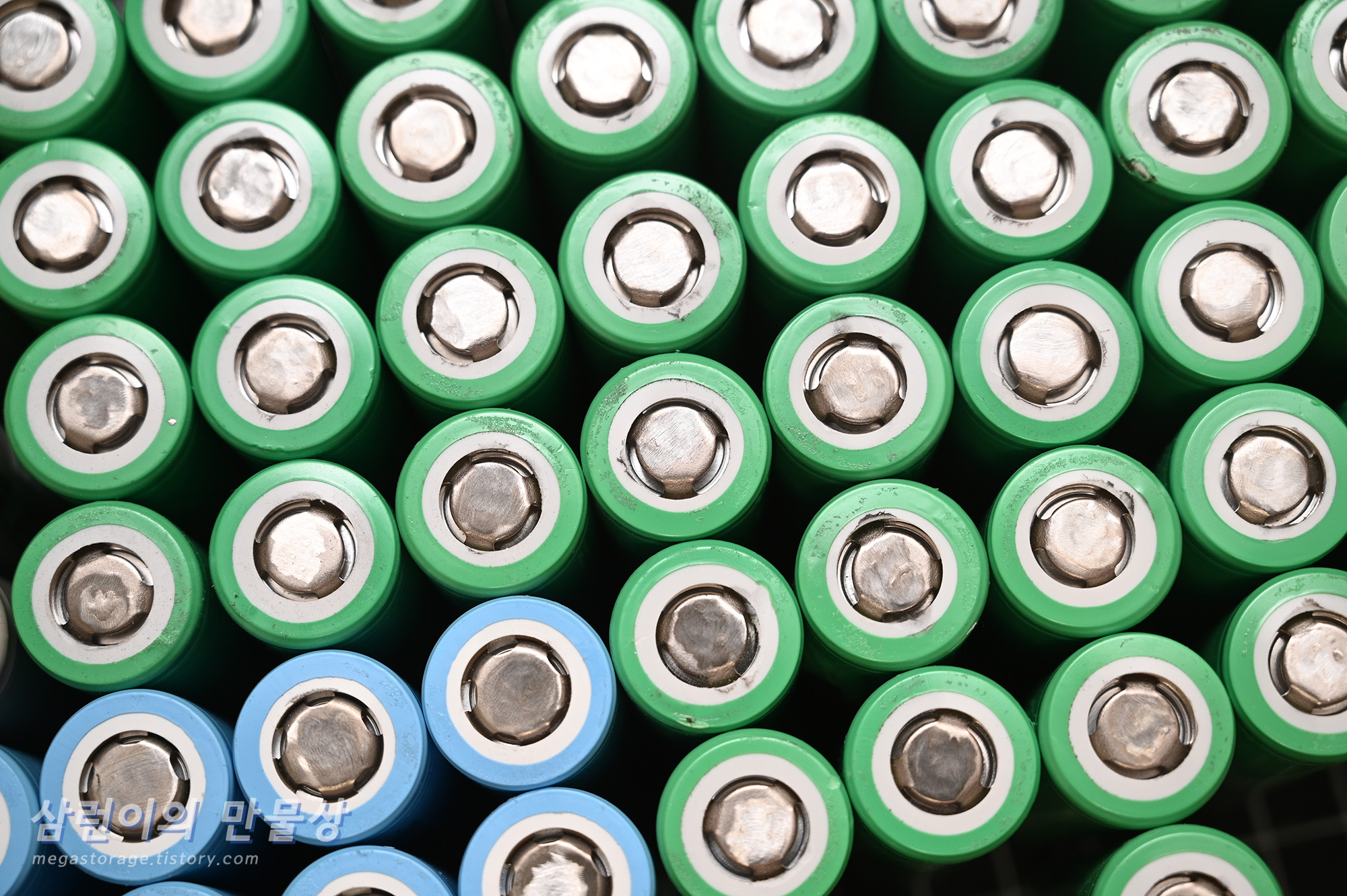

  68개의 18650 배터리를 모두 작업 완료했습니다. 깔끔해진 단자를 보니까 마음이 편안합니다.

  울퉁불퉁했던 +극 단자들이 모두 평평하고 깔끔하게 변했습니다.

  아래쪽의 -극은 어떨까요? 아래쪽도 전부 작업 했습니다.

  그라인더로 뱅글뱅글 돌렸더니, 마치 한 폭의 그림을 그린 것 같은 느낌이 되었습니다. 대부분 제거되어 깔끔해진 모습입니다.

  사포 팁은 4개 중 하나만 사용했습니다. 한 번 쓰고 뒤집은 후 다시 썼는데, 양쪽 끝 부분을 정말 많이 썼네요. 다음에 사용할 땐 사포가 없는 부분을 잘라낸 후 써야겠습니다.

  이제 어떻게 사용할 것인가요?

  - 구매 링크 : https://s.click.aliexpress.com/e/_oC1rRvF

Detachable No Welding DIY 32*18650 Power Bank Case Battery Storage Box QC3.0 Quick Charge For iPhone Xiaomi Huawei Battery Shell

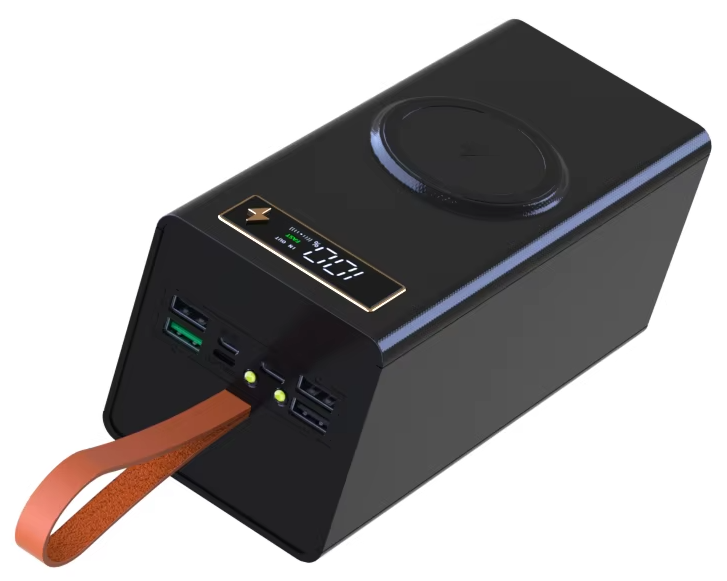

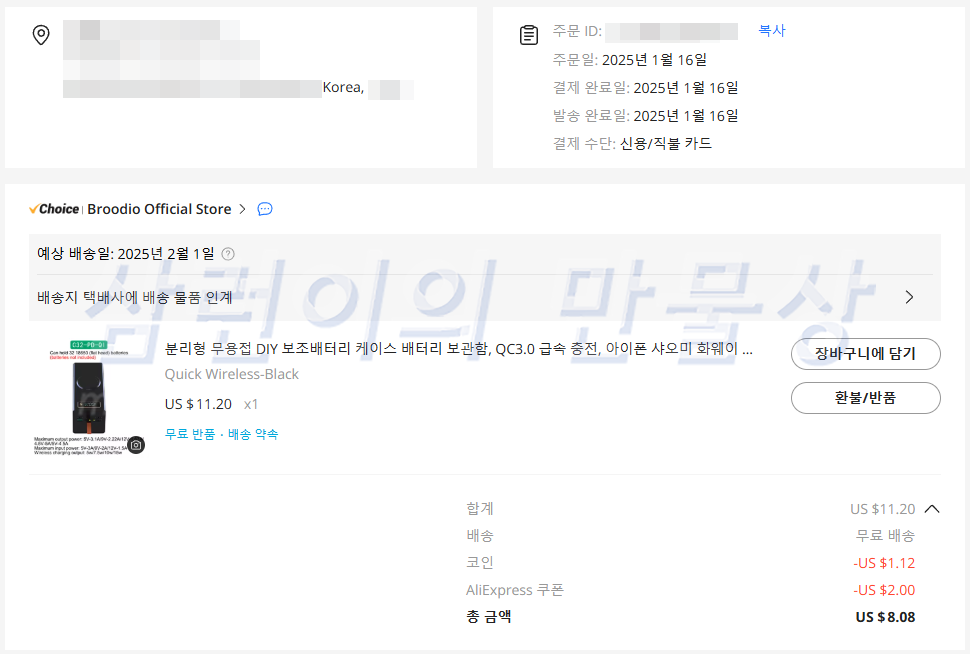

  알리익스프레스에서 DIY 보조배터리 케이스를 구매했습니다. 18650 배터리를 무려 32개까지 장착할 수 있습니다. 극성 보니까 모두 병렬로 연결되는듯 보였습니다. 직렬이 아니라서 셀 밸런스 틀어졌을 때 생기는 문제는 매우 적을 수 있겠네요.

  무선 최대 15W 충전, 유선 최대 22.5W까지 충전 가능하네요. 더 높은 출력이 되려면 몇개씩 직렬로 연결되어야 할텐데, 그러면 셀 밸런스 문제로 인해 충전 중 무서운 일이 발생할 수 있으므로, 이정도 스펙으로 만족해보려고 합니다.

  해당 DIY 보조배터리 케이스는 도착 및 사용 후 후기를 별도로 남길 예정입니다.

  마무리

  이렇게 미루고 미뤄왔던 18650 배터리 68개를 재작업 했습니다. 다 해놓고 나니까 마음이 후련하네요. 지금은 라이칸 L4 Plus 충전기로 배터리 4개씩 충전하고 있습니다. 몇몇 배터리들은 2.7V 미만까지 내려가있어서 충전이 불가능한 경우가 있네요. 68개에서 탈락하는 배터리들이 일정 수량 있을 것으로 예상됩니다.
