  서론

  저는 최근까지 2023년 2월에 구입한 'FormdWorks의 FormD T1 v2 샌드위치 케이스'(줄여서 '폼2디')를 사용하고 있었습니다. 2월에 구입 후 4월 초에 발송되었고, 조립 후 약 1년 간 사용 중이었습니다. ( https://megastorage.tistory.com/427 )



[컴퓨터] FormD T1 v2 SandWich(폼2디 샌드위치)와 함께하는 ITX 시스템 조립 (i7-13700/RTX 4090)

서론 작년에 ASUS ROG Flow Z13을 구입한 후 지금까지 잘 써왔습니다. 데스크탑 겸 보조 모니터로 유용하게 활용하고 있었습니다. 그런데 작년에 구입한 Gigabyte의 RTX 3080 기반 수냉식 eGPU의 자가 수리

megastorage.tistory.com

  폼2디 케이스에 RTX 4090 FE(Founders Edition)을 장착한 후 1년 간 잘 사용해왔는데, 문득 한가지 의문이 들었습니다. "나에게 RTX 4090이 필요한 것이 맞을까?" 였습니다. 현재 사용하고 있는 모니터는 LG의 27인치 4K 144Hz 모니터인 27GN950인데, 저는 이 모니터로 게임을 할 때 옵션에서 4K 해상도로 설정해두지만 120프레임 이상을 고수하는 것은 아닙니다. 60 ~ 90프레임 사이만 나와줘도 충분하기 때문에 MSI After burner에서 전력 제한을 40%걸고 사용합니다. 이 상태에서 레드 데드 리뎀션 2 (레데리2) 4K 풀옵션 기준으로 70프레임 나와주었기 때문에 대만족이었죠. 이렇게 쓰다보니 "나에게 RTX 4090이 진짜 필요한게 맞을까?" 라는 의문이 든 것입니다.

  그래서 RTX 4090을 처분하고, 크라켄 Z53 2열 수랭 케이스도 처분한 후 작은 케이스로 이동하고 싶단 생각이 들었습니다. 아니, 반대로, 작은 케이스로 이동하고 싶어서 그래픽카드와 수랭 쿨러를 처분하고 싶다는 생각이 든 것이라고 보시면 됩니다. 폼2디 케이스는 10L 미만의 SFF(Small Form Factor) 케이스이며 알루미늄으로 이루어져 제품 마감도 훌륭하고 아름다웠지만, 제가 생각하기엔 너무 크고 무거웠습니다. '작은 케이스... 작은 케이스...'를 희망했던 저는... 케이스 변경을 위한 자료 수집을 시작합니다.

  SFF 케이스 후보 리스트

  1. FormD T1 v2 케이스 재사용
    - 외관 디자인 깔끔하고 아름다움
    - 너무 큰 크기
  2. SSUPD MESHROOM S
    - 구멍 송송 쿨링 + 크라켄 Z53 장착 가능
    - 깔끔한 디자인
    - 너무 비쌈
    - 그래픽카드 포트 연결 시 90도 꺾인 케이블 사용 필수 (SSUPD 정품 DP 1.4 케이블 비쌈..)
  3. JONSBO VR3 PCIe 4.0
    - 깔끔한 타워형 디자인
    - 크라켄 Z53 장착 불가 (라디에이터+쿨러 두께 초과)
    - 보유 중인 2열 짭수를 못 달면.. 이렇게 큰 케이스를 왜 쓰는가?
  4. HYTE Revolt 3
    - 깔끔한 타워형 디자인
    - 크라켄 Z53 장착 가능 + 그래픽카드 전면 방향 장착
    - 발열 관리 취약 (Reddit에서는 쓰지 말라는 의견)
    - 보기보다 큰 크기
  5. Fractal Design Terra
    - 10리터 극 초반 소형 케이스
    - 가격이 비쌈
    - 전면 디자인이 너무 마음에 들지 않음
  6. Velkase Velka 5 Rev 3.0
    - 5리터 소형 케이스
    - RTX 4070 Super FE 여유롭게 장착 가능
    - 공홈 기준 179.99달러 + 배송비 별도로 비쌈
    - PCIe 4.0 라이저 케이블 별도 구매 필요
    - 재고가 없음 (ㅠㅠ)

  처음엔 HYTE Revolt 3 케이스를 구입하려고 했습니다. 깔끔한 외관 마감, 가득하게 들어차는 내부 부품, 낮은 조립 난이도가 마음에 들었습니다. 그런데 쿨링 구조에 문제가 있다보니 2열 짭수 쿨러를 사용하면 발열 관리에 문제가 있다고 합니다. 보통 흡기 쿨러가 있어야할 위치에 그래픽카드가 있다보니 뜨거운 공기가 내부로 유입되는 것이죠. 그리고 예상보다 큰 크기로 인해 포기했습니다.

  그래서 6번의 Velkase Velka 5 Rev 3.0 케이스를 선택하기로 했습니다. 그런데 문제는 공식 홈페이지에서 Out of Stock으로 구매할 수 없습니다. Reddit에서 찾아보니까 올해 하반기 쯤 소량이 풀릴 예정인가봅니다. 그 때까지 기다리긴 아쉬워서 중고나라를 찾아보니, 때 마침 이틀 전에 Velka 5 Rev 3.0 매물이 올라왔습니다. 해당 매물의 상태는 아래와 같았습니다.

  • 택배비 별도 22만원
  • PCIe 4.0 라이저 케이블 포함
  • DP 1.4 연장 케이블 1개 및 HDMI 2.0 연장 케이블 1개 포함
  • 전면 패널 좌측 상단 5mm 가량 까짐 이슈

  위의 매물을 보고 이틀 정도 고민했습니다. 마음은 이미 기울었으므로 구매 의사를 보냈고, 입금 후 케이스가 정상 도착했습니다. 그리고 주말에 조립을 진행했습니다.

  Velka 5 Rev 3.0 후면 그래픽카드 포트 케이블 구매

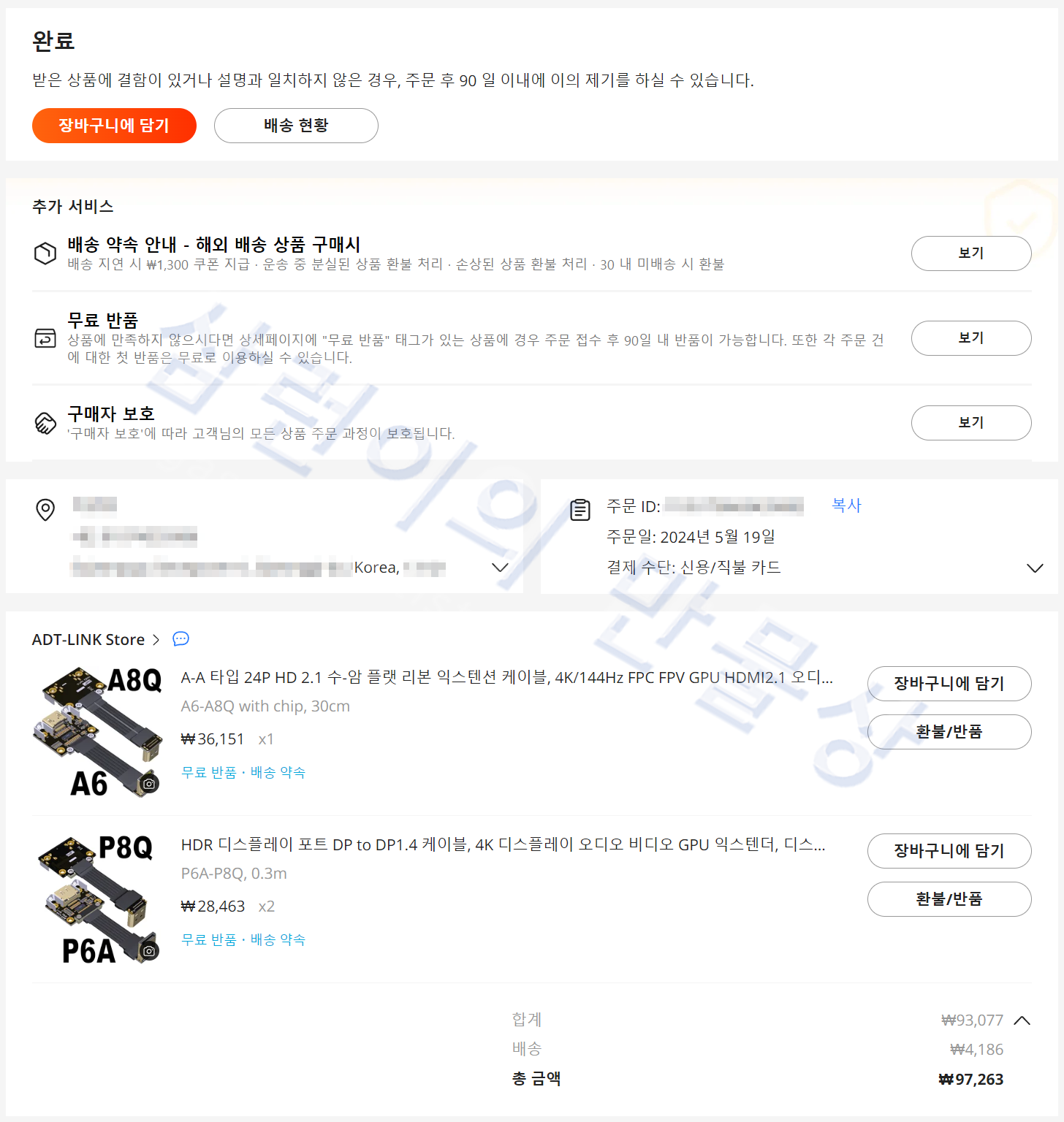

  알리익스프레스에서 DP 1.4 to DP 1.4 리피터 케이블 2개와 HDMI 2.1 to HDMI 2.1 리피터 케이블 1개를 구입했습니다. 전부 다 해서 97,263원 지출했습니다.

  리피터 케이블은 한쪽 부분에 IC가 실장되어 있습니다. 일반 연장 케이블은 없습니다. DP 1.4와 HDMI 2.1은 고속 통신용 스펙이므로, 쓰다가 모니터가 깜빡이거나 프레임이 낮게 설정되면 매우 슬플 것이므로 이왕 사는거 한방에 샀습니다.

  각 케이블은 30cm 길이로 구입했는데 적당하고 좋습니다.

  • 구매처 : 알리익스프레스 ADT-LINK 스토어 ( https://s.click.aliexpress.com/e/_DElF7vV )
    → DP 1.4 to DP 1.4 리피터 케이블은 P6A-P8Q를 선택하시면 됩니다.
    → HDMI 2.1 to HDMI 2.1 리피터 케이블은 A6-A8Q with Chip을 선택하시면 됩니다.


Type A-A 24P HD 2.1 Male to Female Flat Ribbon Extension Cables 4K/144Hz FPC FPV GPU HDMI2.1 Audio&Video Extender w Re-Driver IC

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

  Velka 5 Rev 3.0 조립

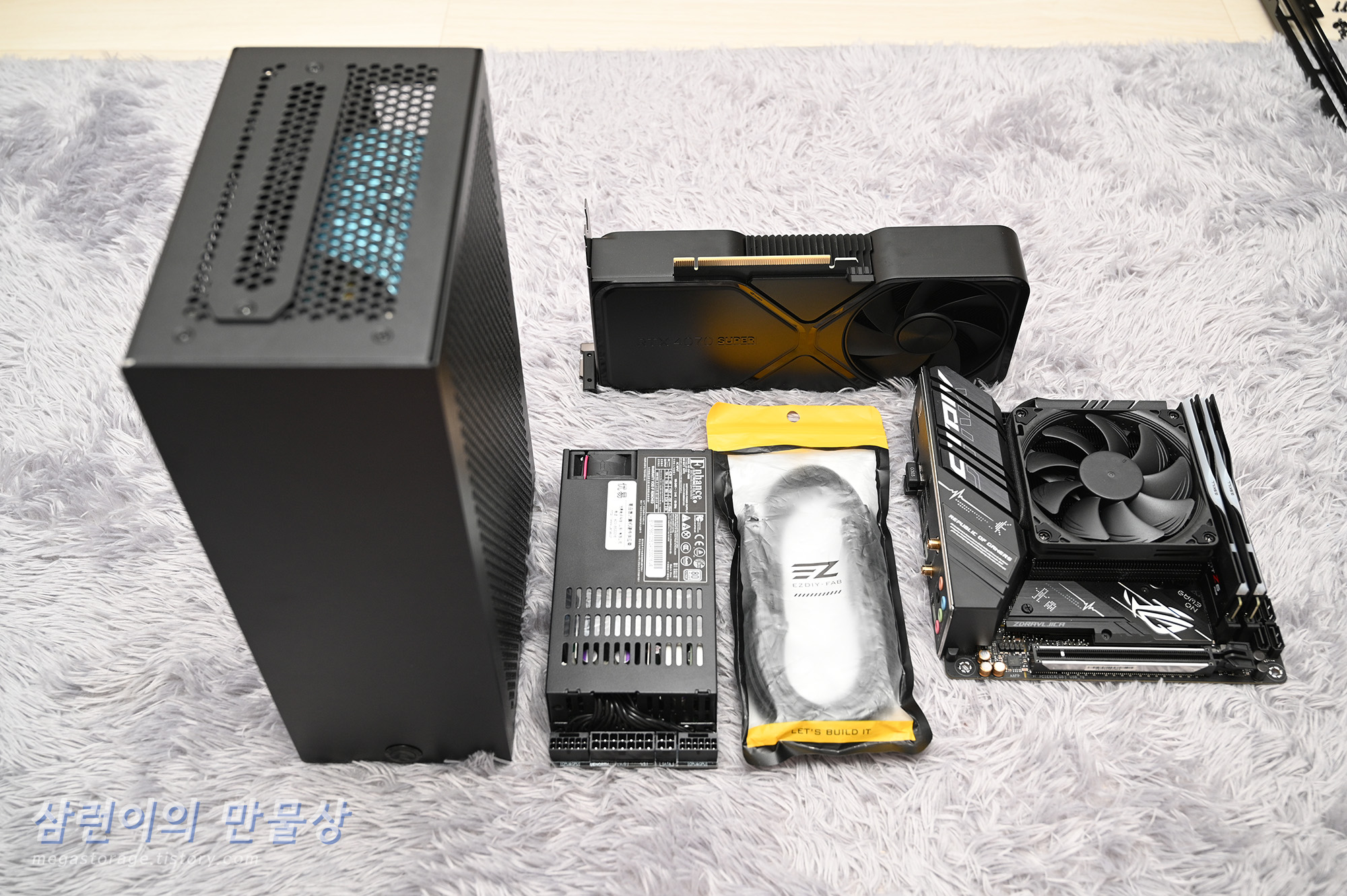

  조립을 위한 물품이 모였습니다.

  • Velka 5 rev 3.0 케이스
  • 인핸스텍 ENP-7660B 600W 80Plus 플래티넘 모듈러 파워 (유이기술주식회사 개조버전)
  • 엔비디아 지포스 RTX 4070 Super FE 그래픽카드
  • ASUS ROG STRIX B550-i GAMING 메인보드
  • 12vhpwr to 12vhpwr 케이블

  12vhpwr to 12vhpwr 케이블을 구입한 이유는, 제가 구입한 파워 서플라이인 ENP-7660B 모듈러 제품에 12vhpwr 포트가 달려있기 때문입니다. 변환 케이블을 사용하지 않아도 되어서 선 정리가 더 편해졌습니다.

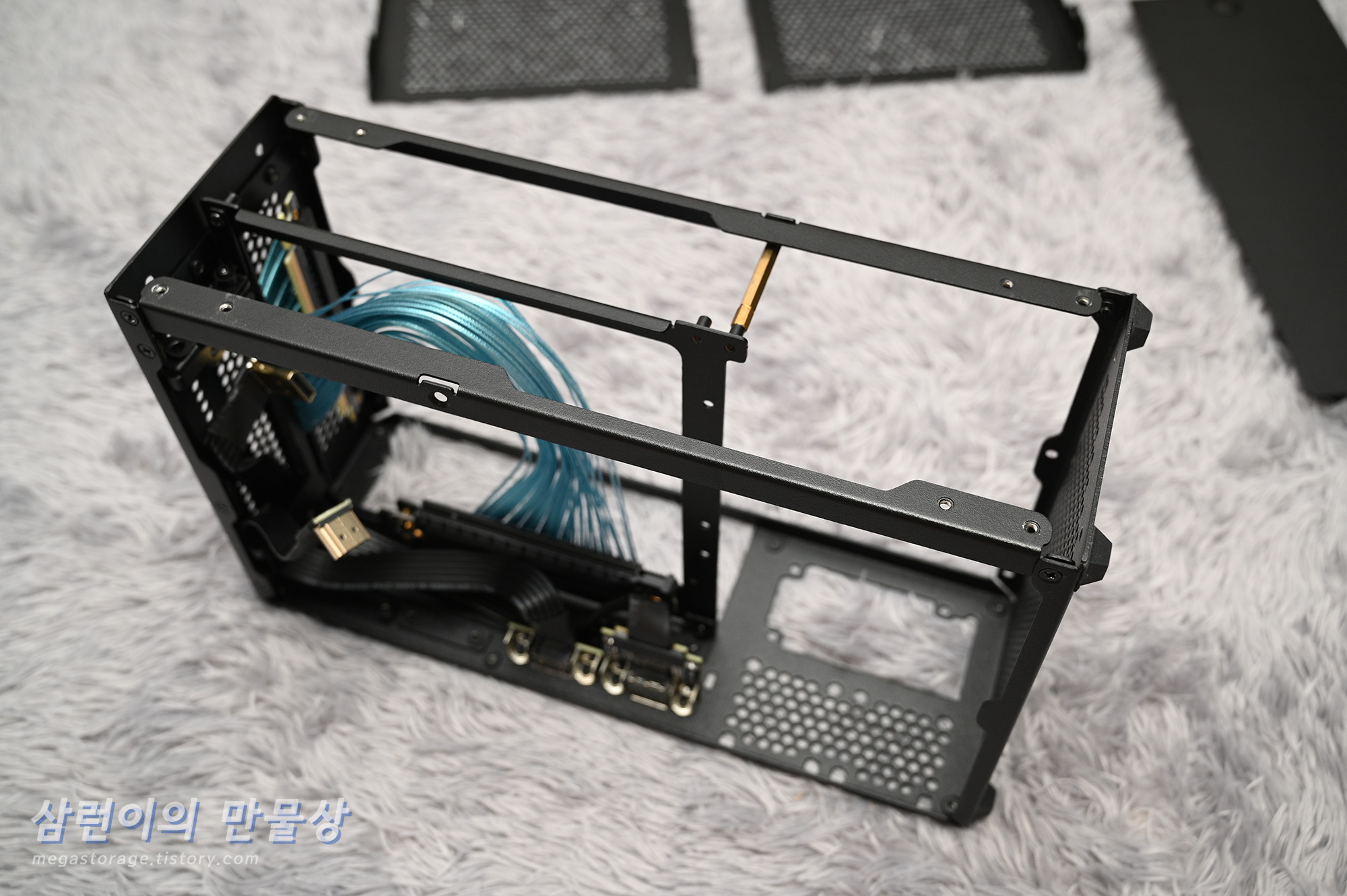

  메뉴얼 기준으로 메인보드가 고정되는 바닥 프레임까지 탈착한 후 조립을 해야 합니다. 저는 저 상태로 메인보드를 잘 끼워넣었습니다.

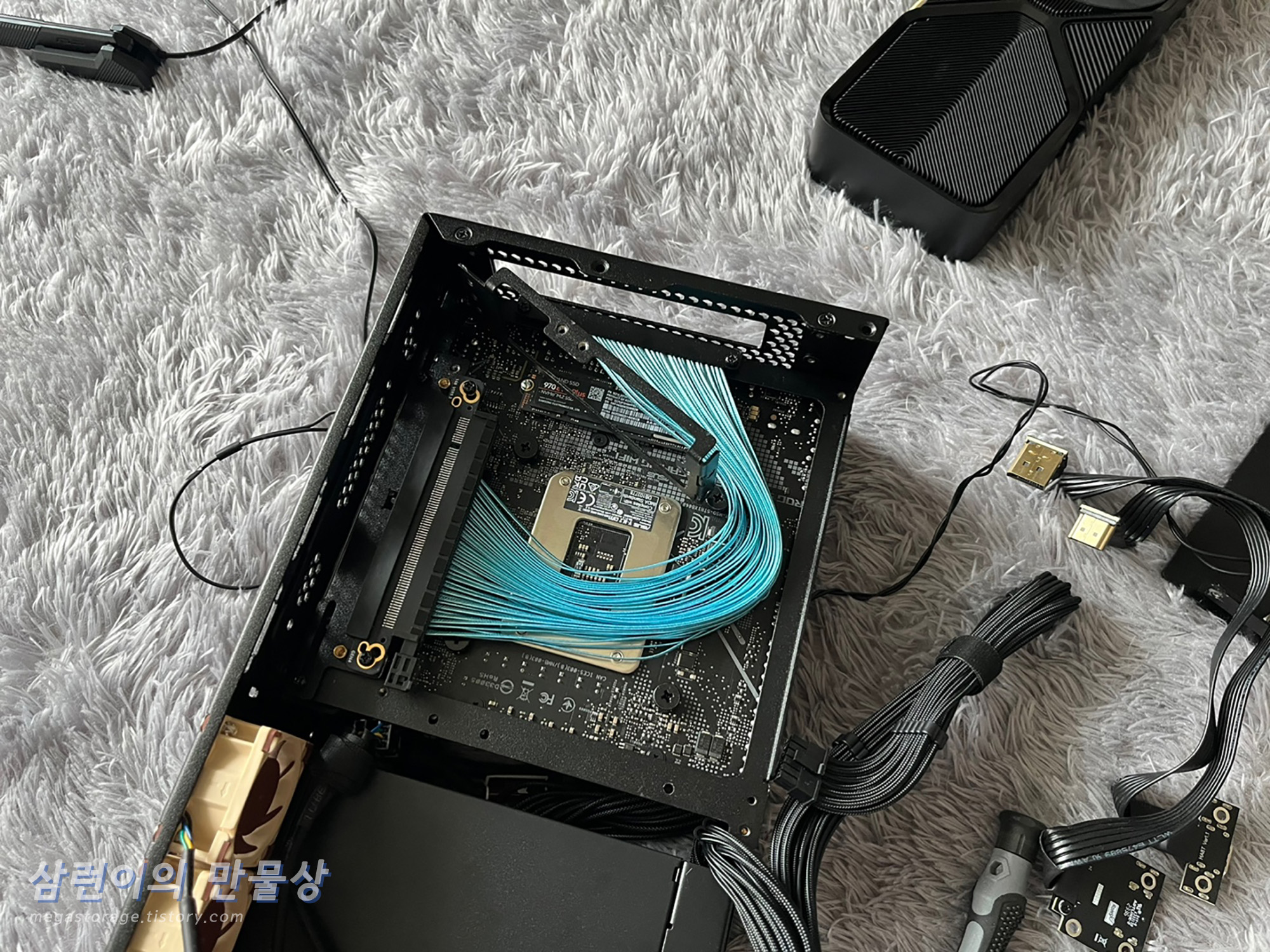

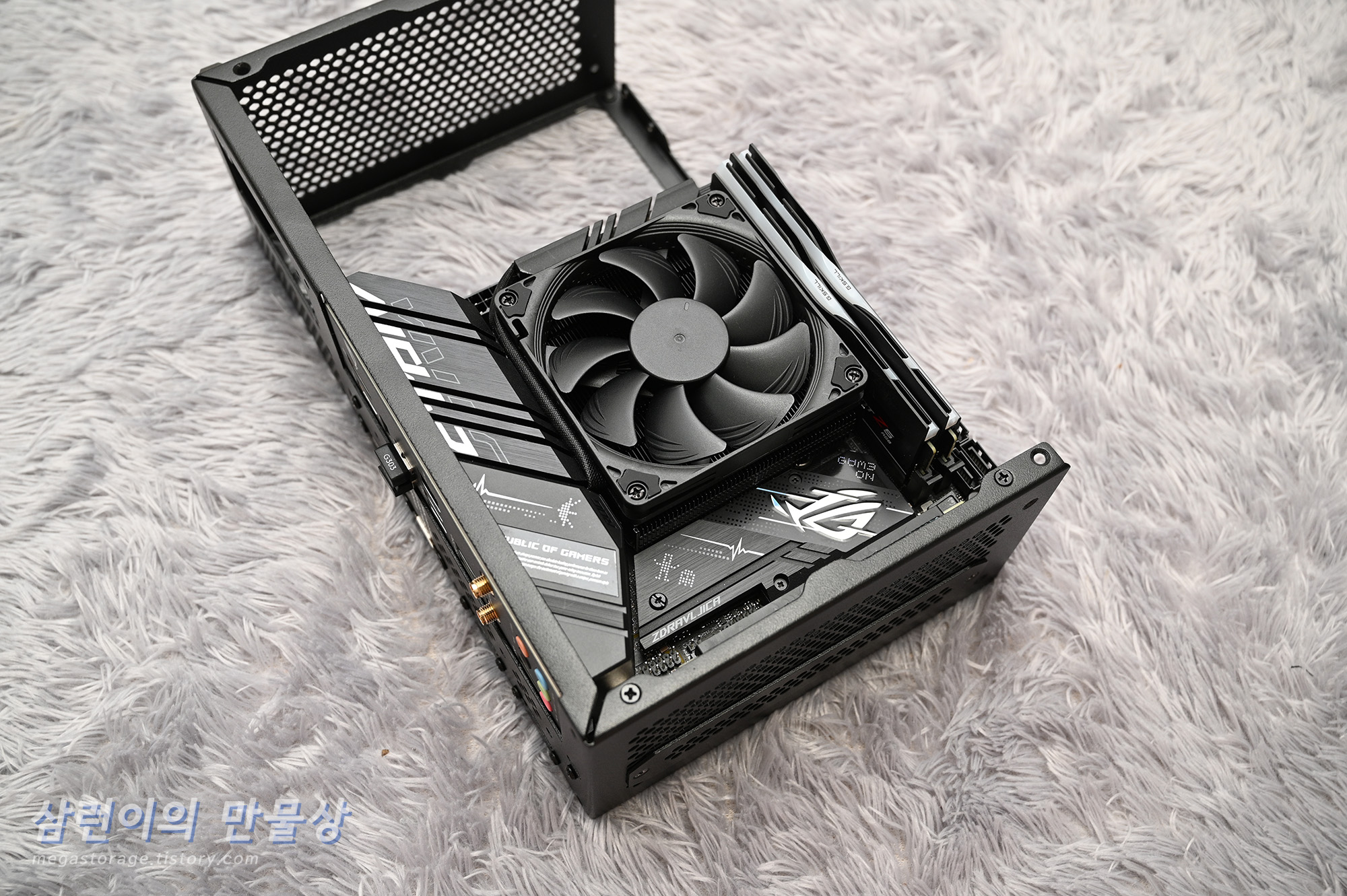

  메인보드가 정상적으로 조립 되었습니다.

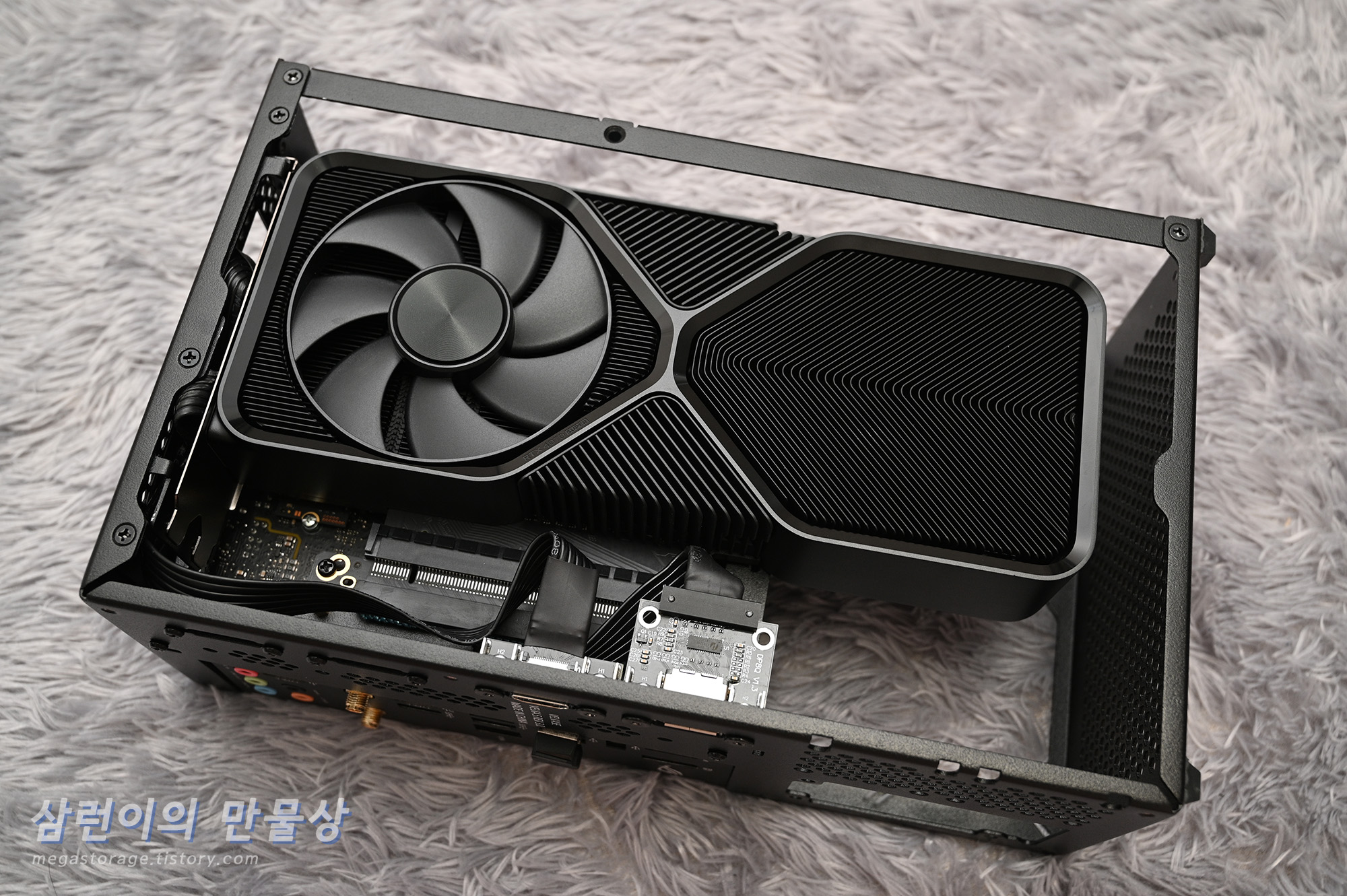

  그래픽카드도 정상적으로 조립했습니다. 이 당시엔 ADT-LINK 스토어에서 구입한 DP 1.4 to DP 1.4 리피터와 HDMI 2.1 to HDMI 2.1 리피터 케이블이 도착하지 않은 상태라서 기존 케이블을 그대로 사용하고 있습니다. 후면 포트 케이블 때문에 그래픽카드 설치할 때 엄청 힘들었네요. (그래픽카드 출력 포트 부분에 케이블을 우겨 넣어야 합니다)

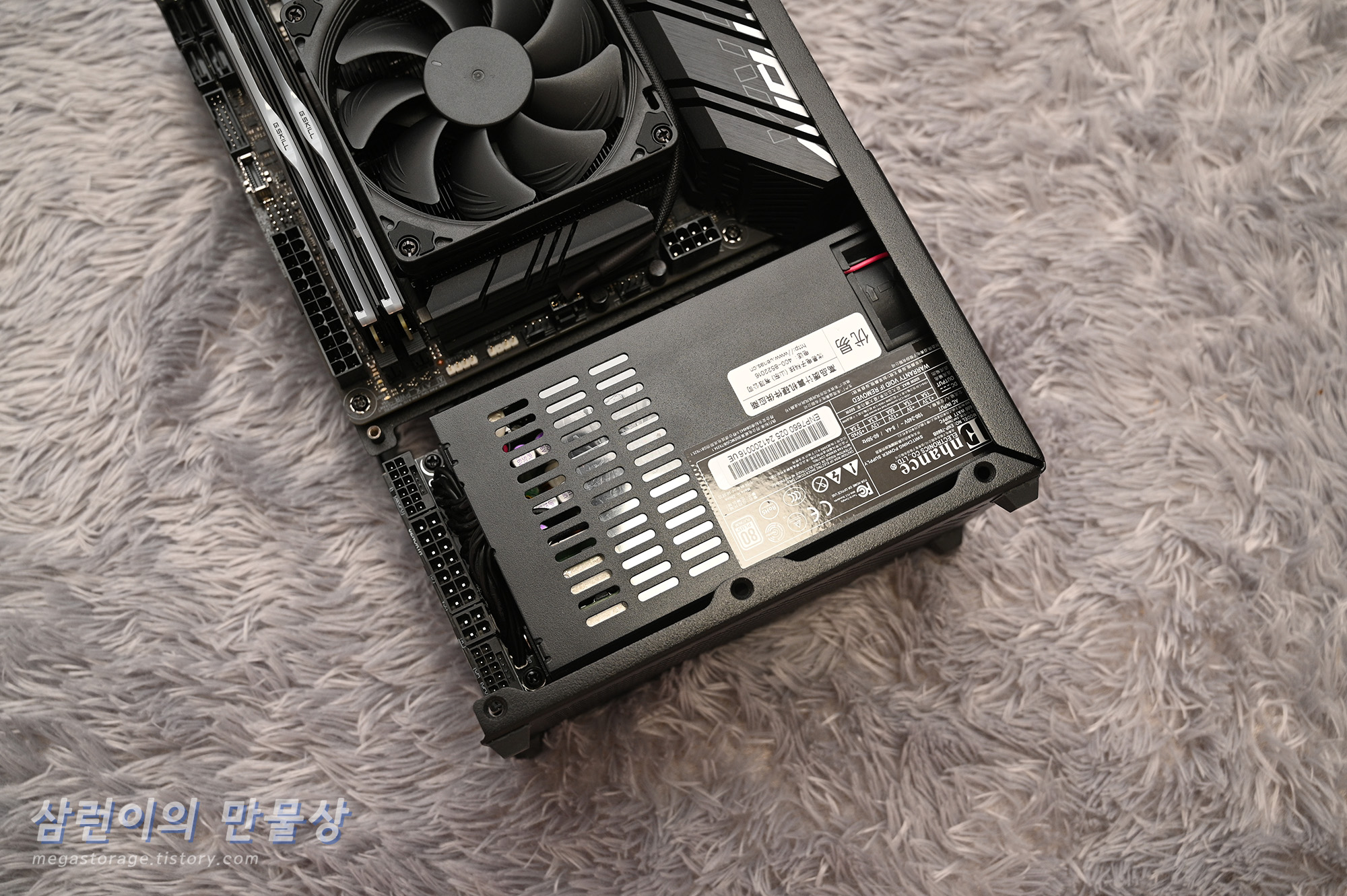

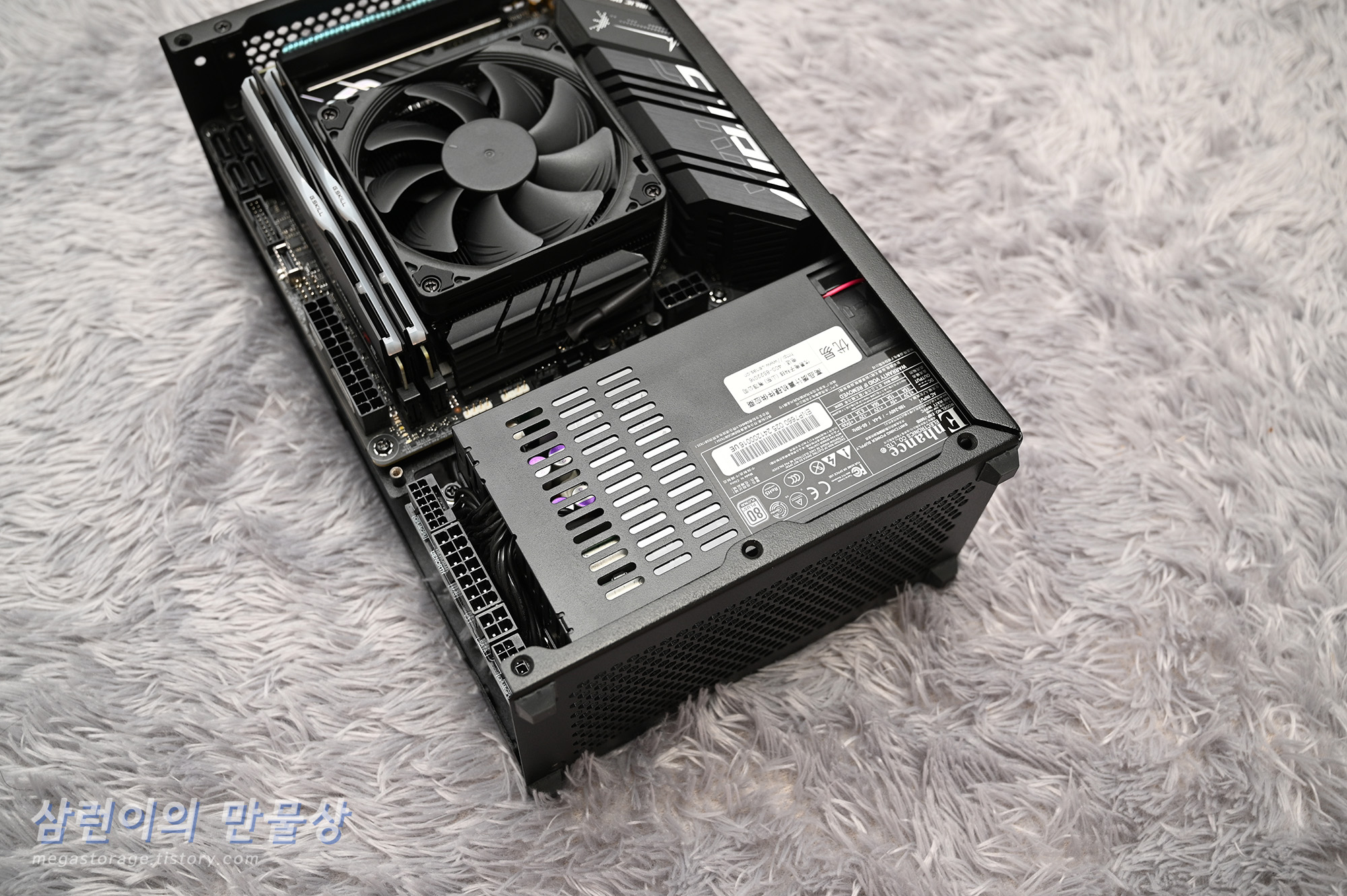

  인핸스텍 ENP-7660B 600W 모듈러 파워도 설치했습니다.

  모듈러 버전이 아닌 일반 버전은 선이 주렁주렁 나와있어서 정리하기가 어렵습니다. 모듈러 파워로 구입하니까 깔끔하고 보기 좋네요.

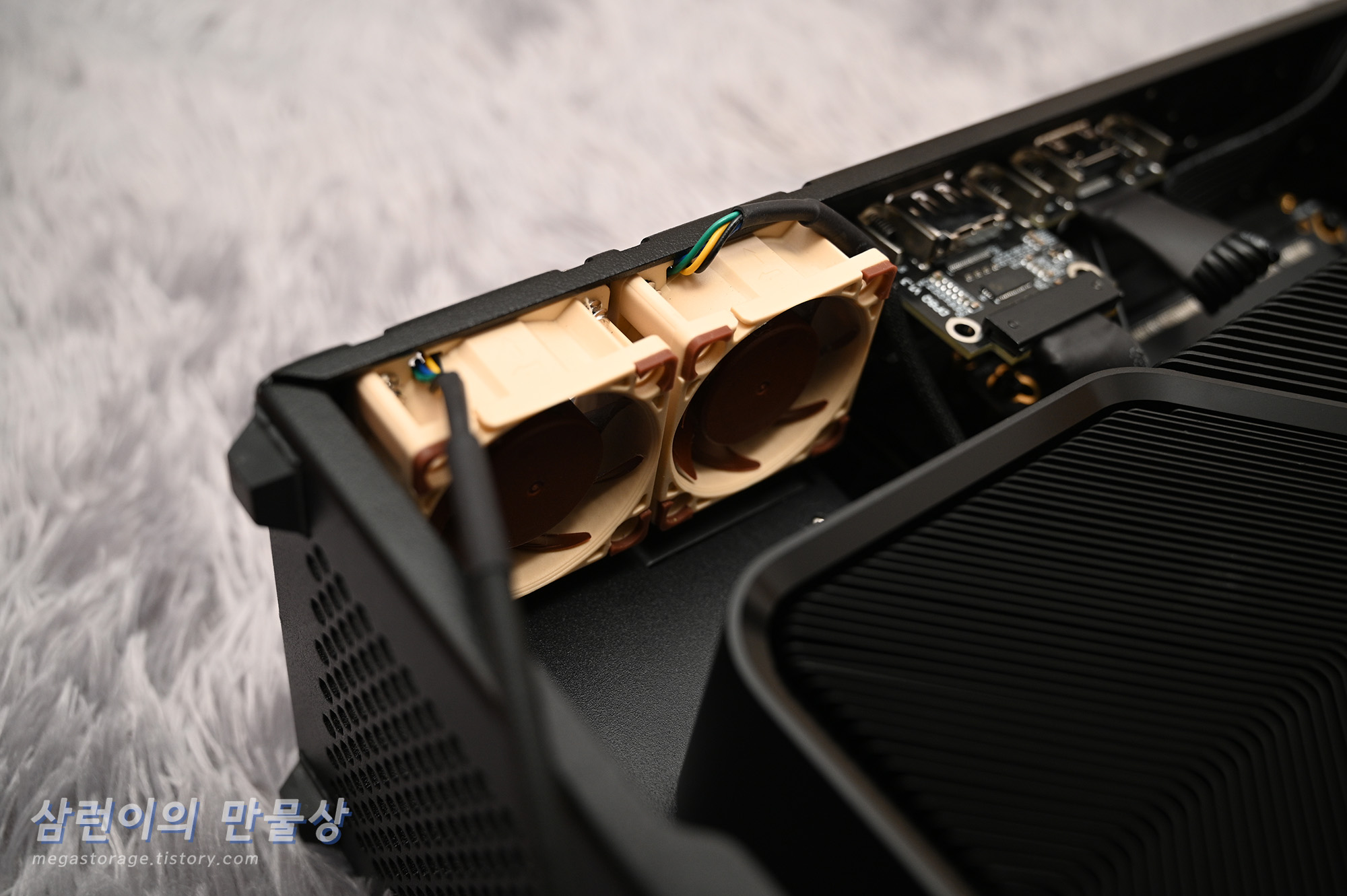

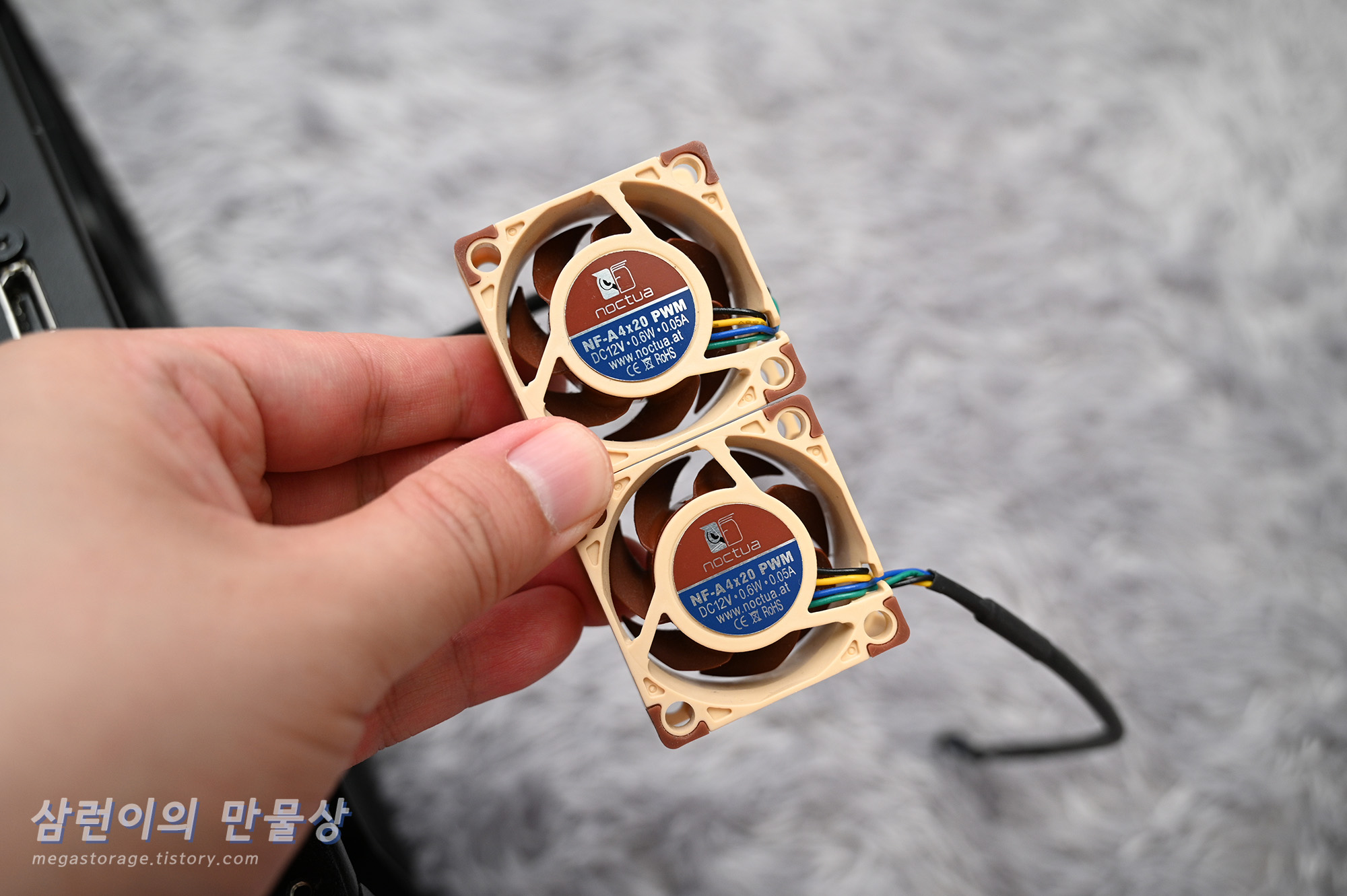

  녹투아 40mm 쿨러인 NF-A4x20 PWM 12V 쿨러 2개를 파워서플라이 옆에 배기 방향으로 설치했습니다.

  그래픽카드와 파워서플라이에서 발생하는 열을 바깥으로 빼줄 것입니다.

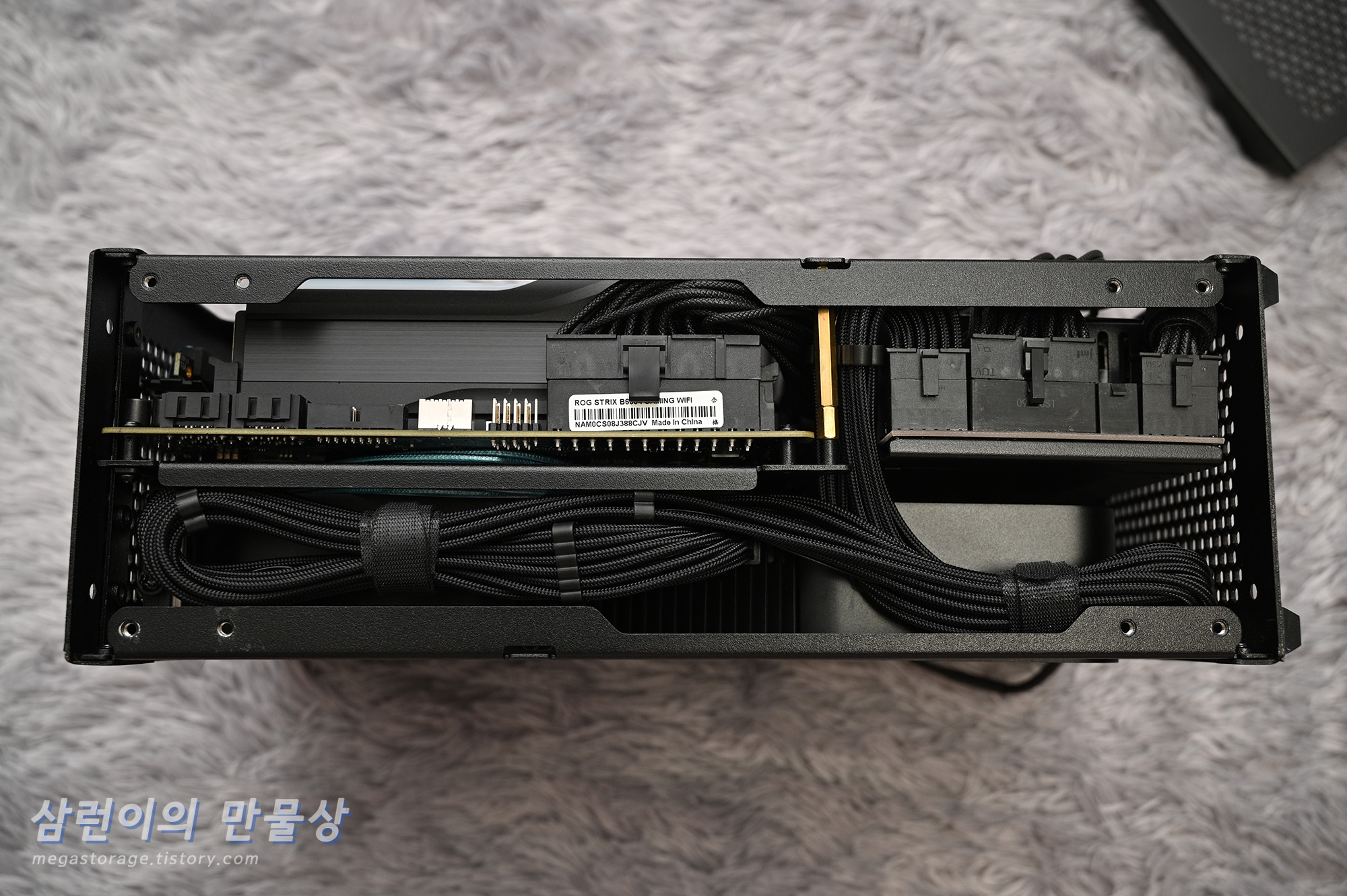

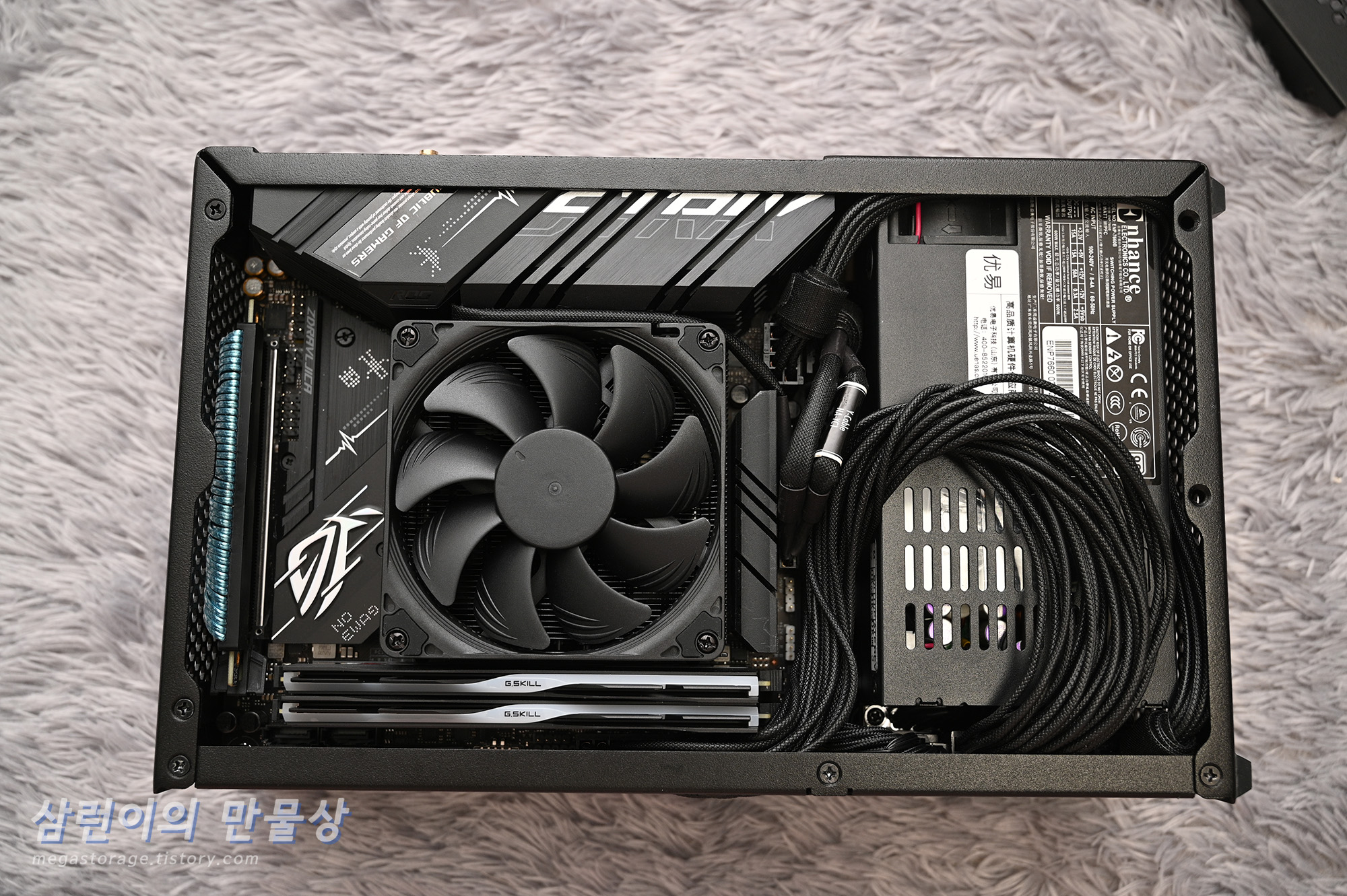

  모든 부품의 설치를 완료했습니다. 24핀 파워 케이블 때문에 살짝 지저분해보이는 것 빼곤 괜찮습니다.

  12vhpwr to 12vhpwr 케이블의 길이가 아주 훌륭하게 딱 좋습니다. 더 짧았으면 좋았겠지만, 이런 기성품은 60cm 길이가 최소 길이였습니다. 30cm 정도 되는 길이로 사고 싶었는데..

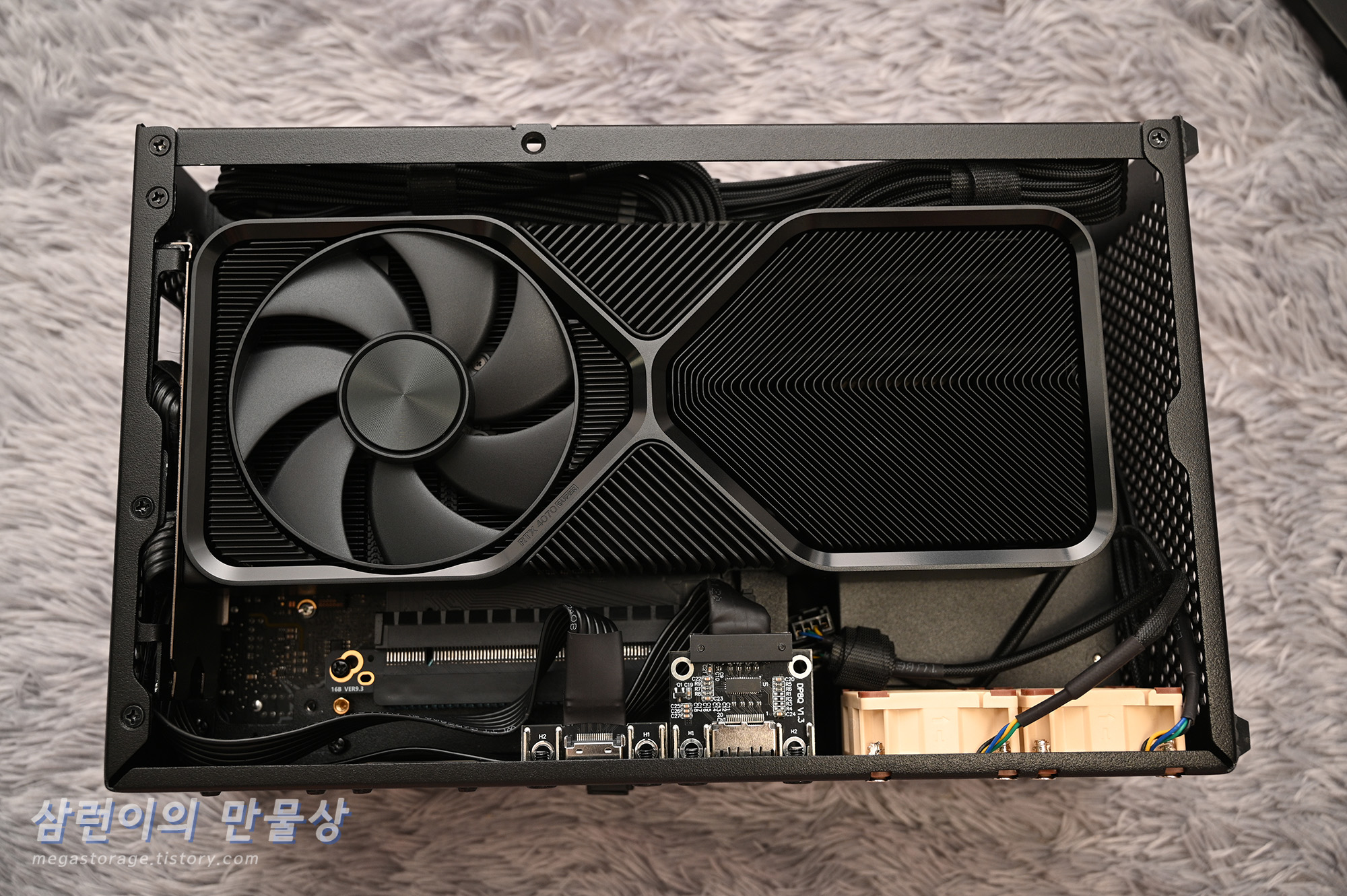

  엔비디아 지포스 RTX 4070 Super FE 그래픽카드가 아담하게 장착되어 있습니다. 5L급 케이스에 사용할 수 있는 적당한 크기의 고성능 그래픽카드라고 생각합니다.

  자.. 이제 전면 전원 케이블을 연결한 후 전면 패널을 닫아야 하는데...

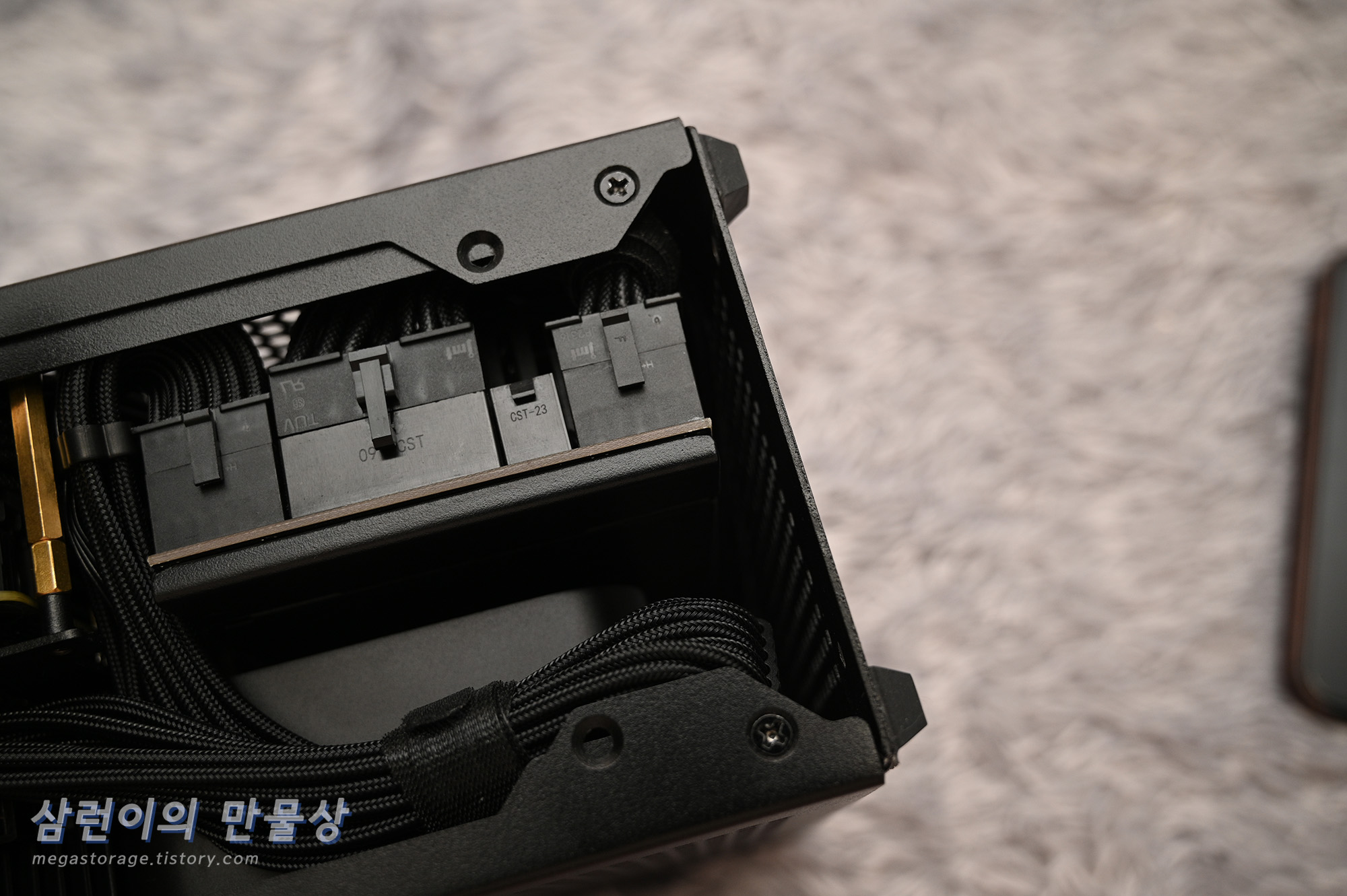

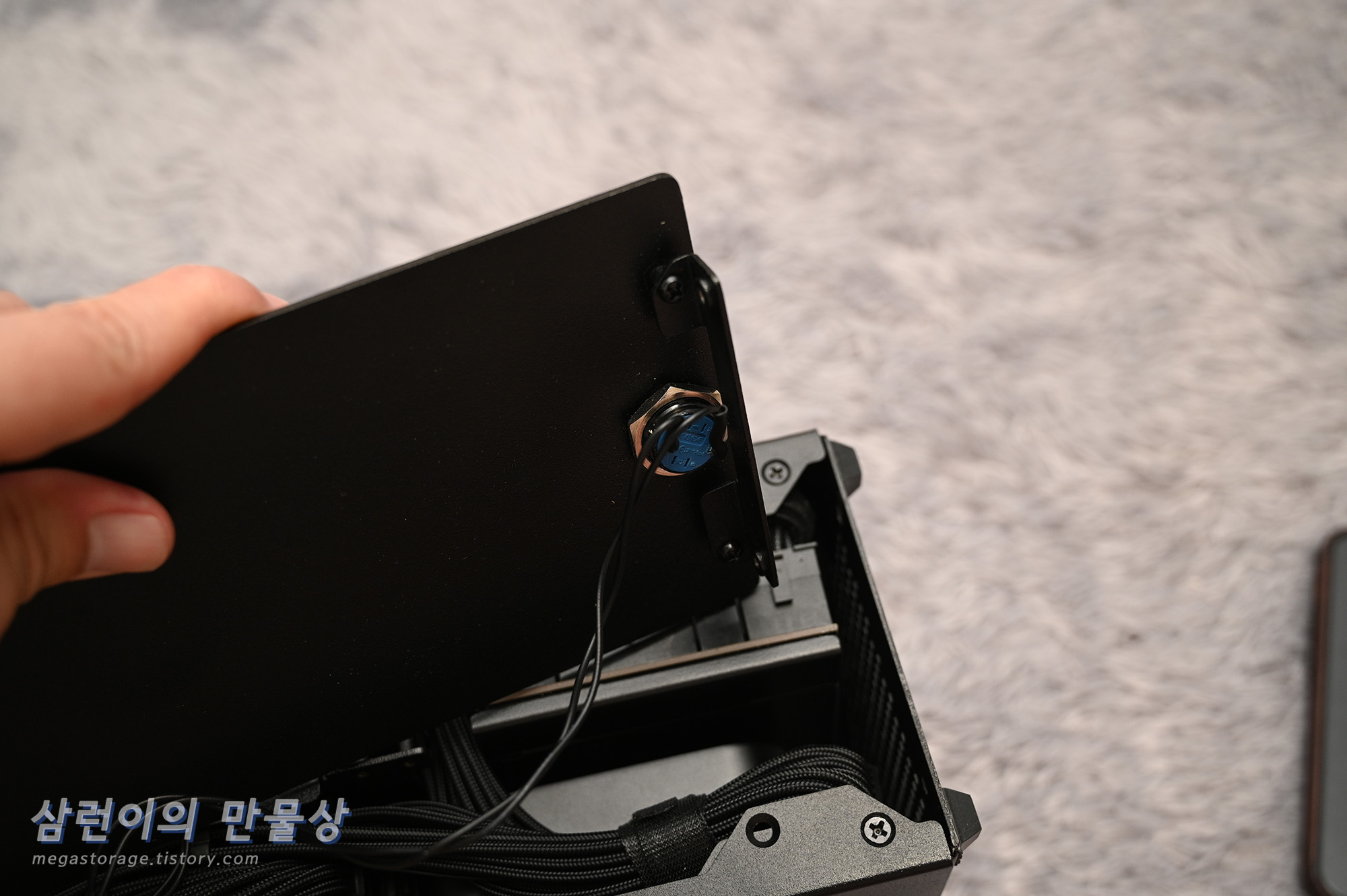

  ...? 예상치 못한 문제가 발생했습니다. 파워서플라이의 모듈러 부분을 지탱하고 있는 철제 프레임과 Velka 5 rev 3.0 케이스의 전면 패널에 있는 전원 버튼의 간섭으로 인해, 전면 패널이 닫히지 않습니다. 이게 도대체 무슨일이죠...?

  일단 지금은 전면 패널을 완전히 닫지 못하고 적당하게 거치(?) 해놓았습니다. 우선 이렇게 Velka 5 rev 3.0 케이스의 조립이 끝났습니다.

  ADT-Link 리피터 케이블 장착 (DP 1.4 / HDMI 2.1)

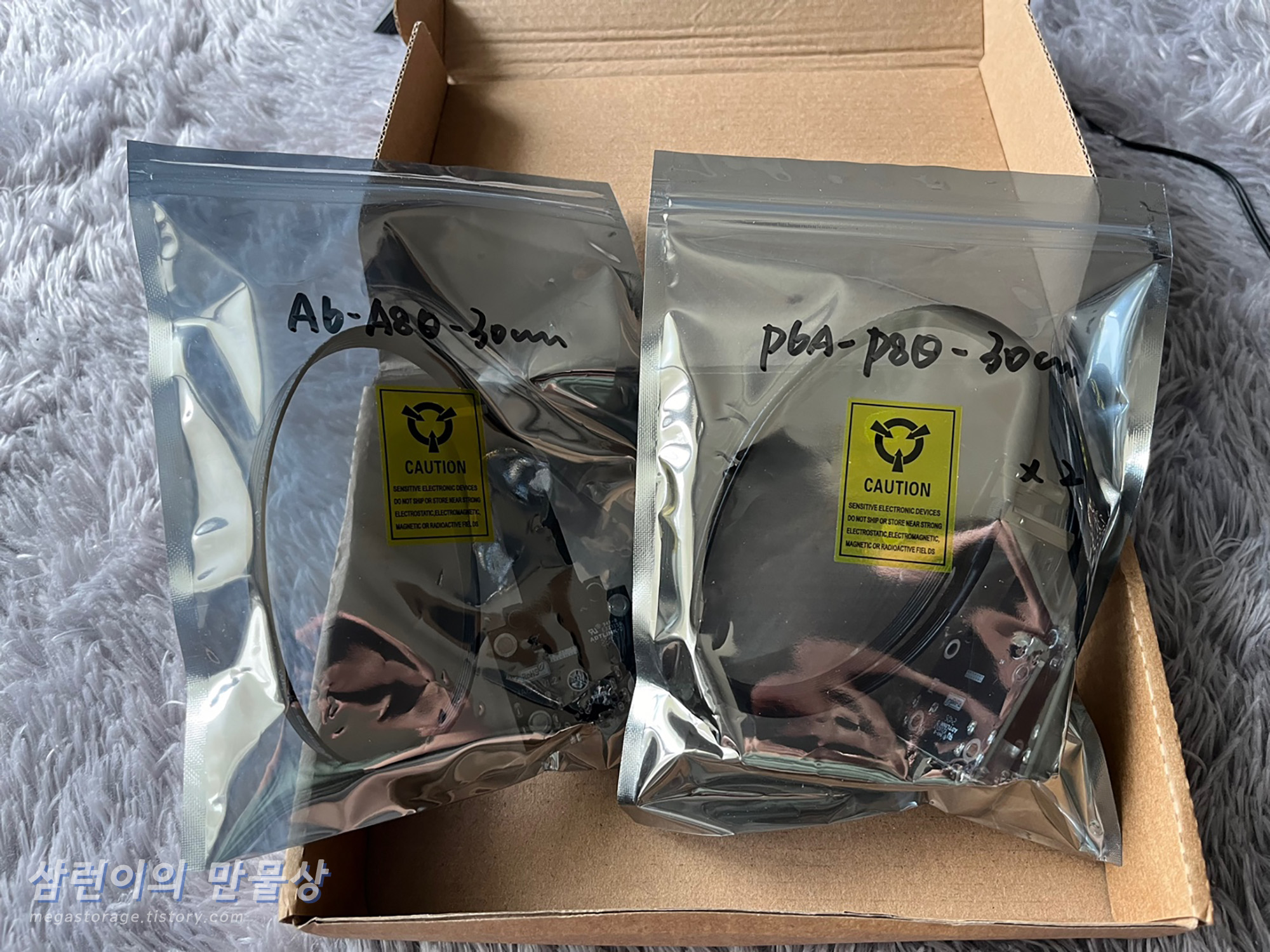

  알리익스프레스에서 구입한 ADT-Link의 DP 1.4 to DP 1.4 리피터 케이블 2개와 HDMI 2.1 to HDMI 2.1 리피터 케이블 1개가 도착했습니다. 주문 후 1주일 소요되었습니다.

  케이스를 중고로 구매할 때 설치되어 있었던 후면 포트 케이블은 HDMI 2.0 (리피터 아님) 1개와 DP 1.4 리피터 케이블입니다. 이 두개 중에서 HDMI 2.0 케이블을 제거하고, 새로 구입한 DP 1.4 2개와 HDMI 2.1 1개를 장착할 것입니다.

  먼저 그래픽카드를 제거 했습니다. 지금 이 글을 쓰면서 문득 든 생각인데... 메인보드 후면에 있는 NVME SSD에 얇은 방열판이라도 설치 할 껄 그랬나봐요..

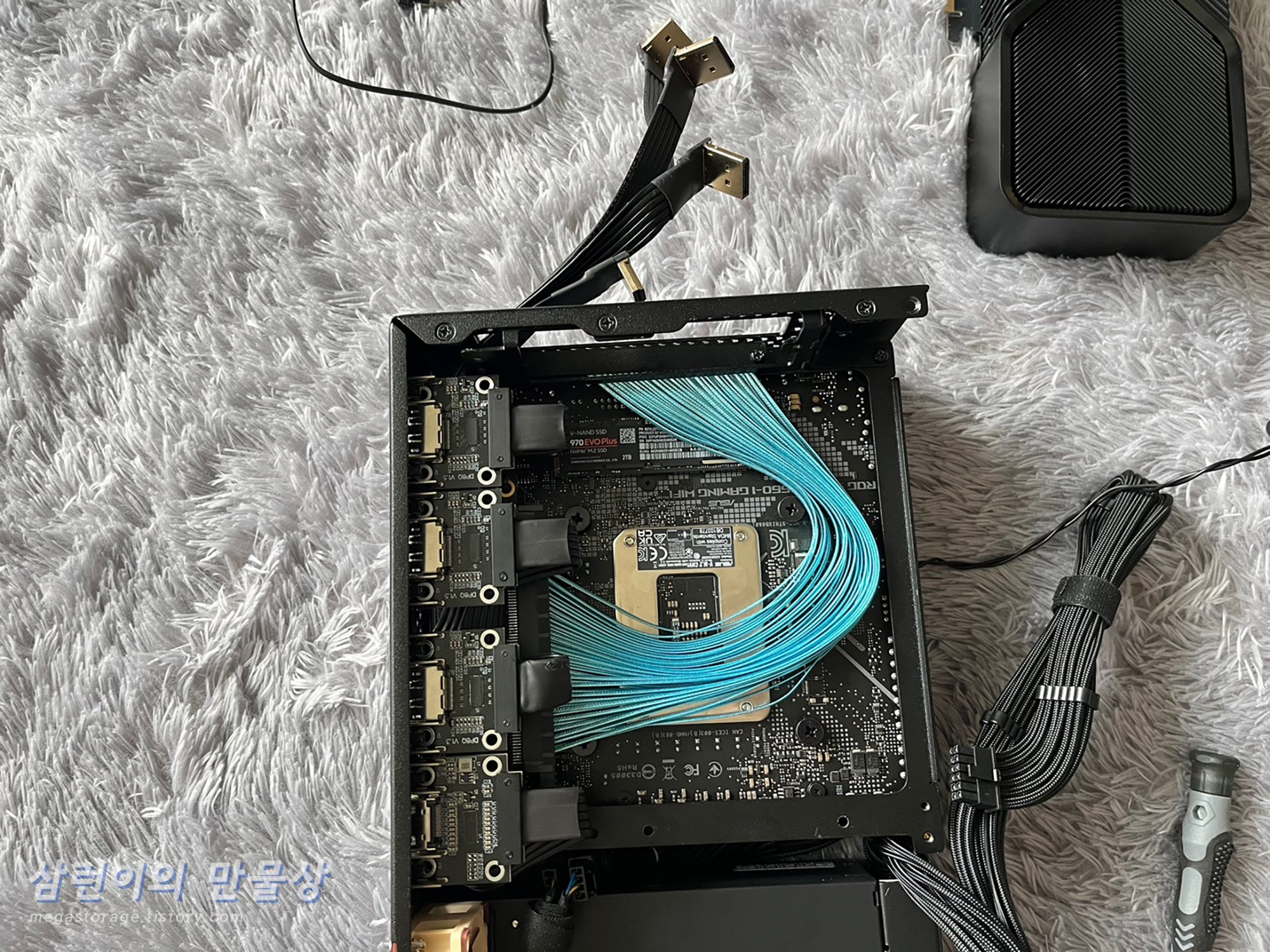

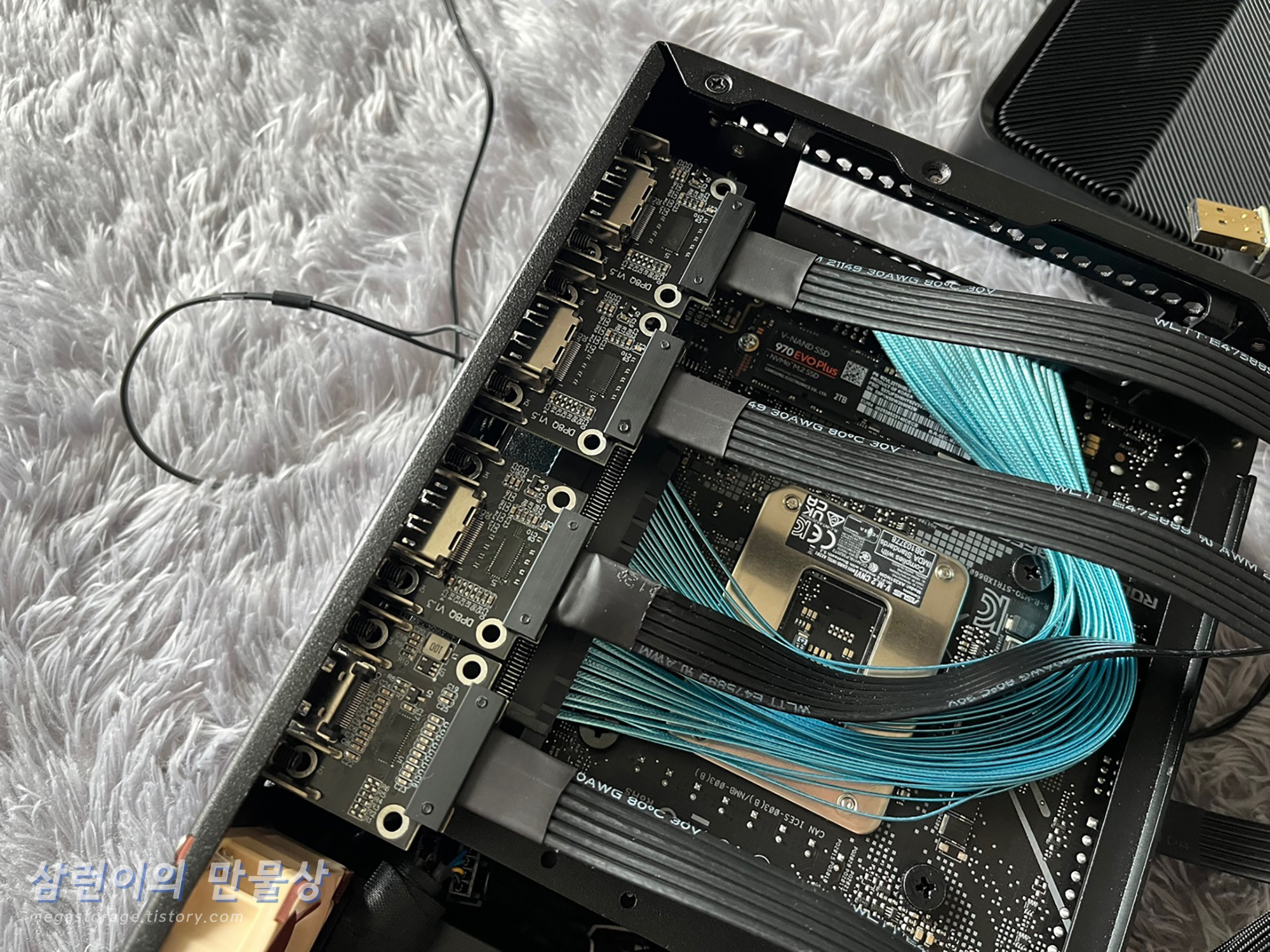

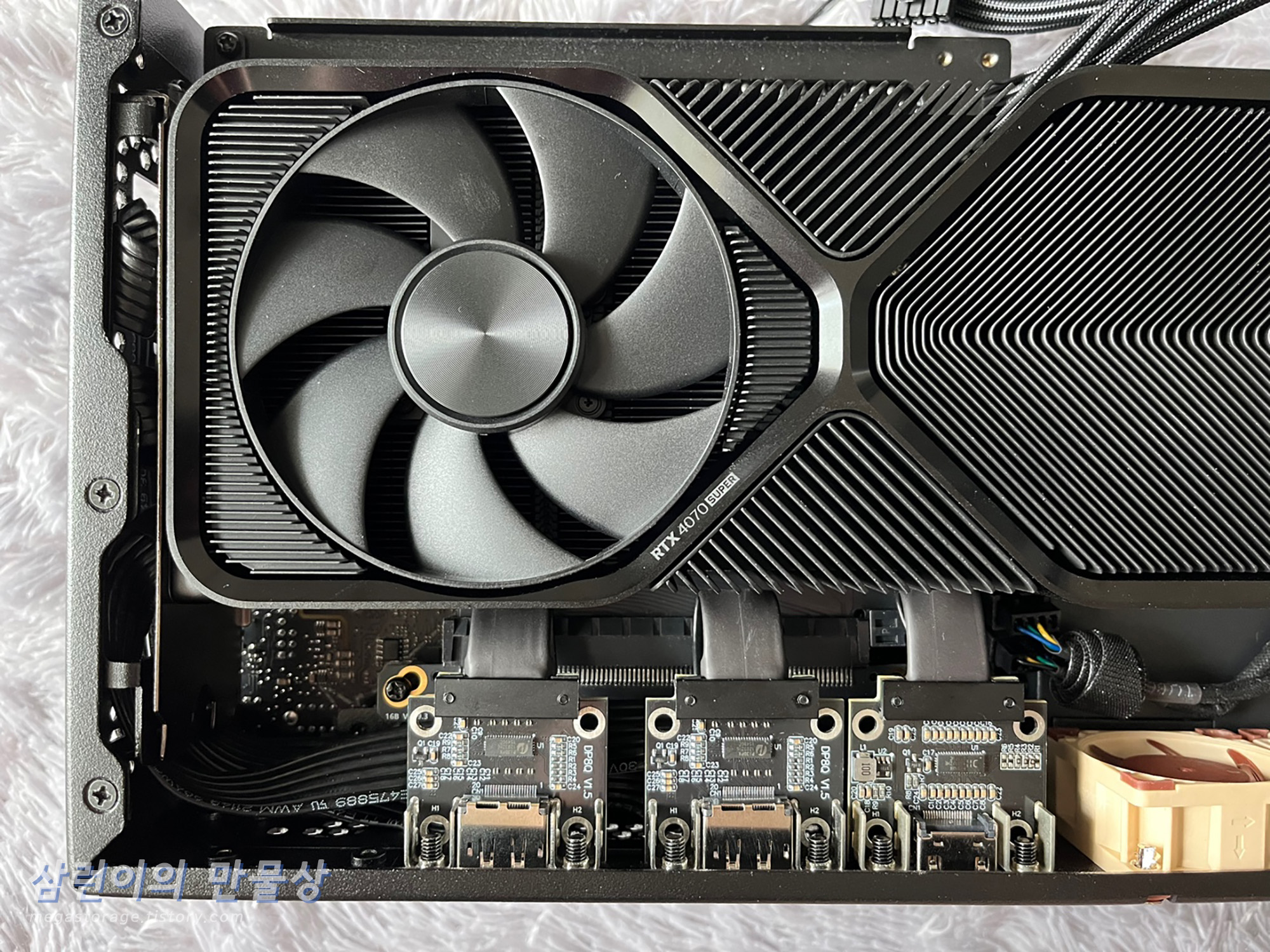

  4개를 모두 설치했습니다. 맨 아래 부분은 HDMI 2.1 리피터 케이블이며 나머지는 DP 1.4 리피터 케이블입니다.

  리피터 케이블들을 잘 접어서 위쪽 방향으로 뺀 뒤에...

  그래픽카드의 모든 포트와 연결 후 장착을 하려고 했습니다. 그런데..?

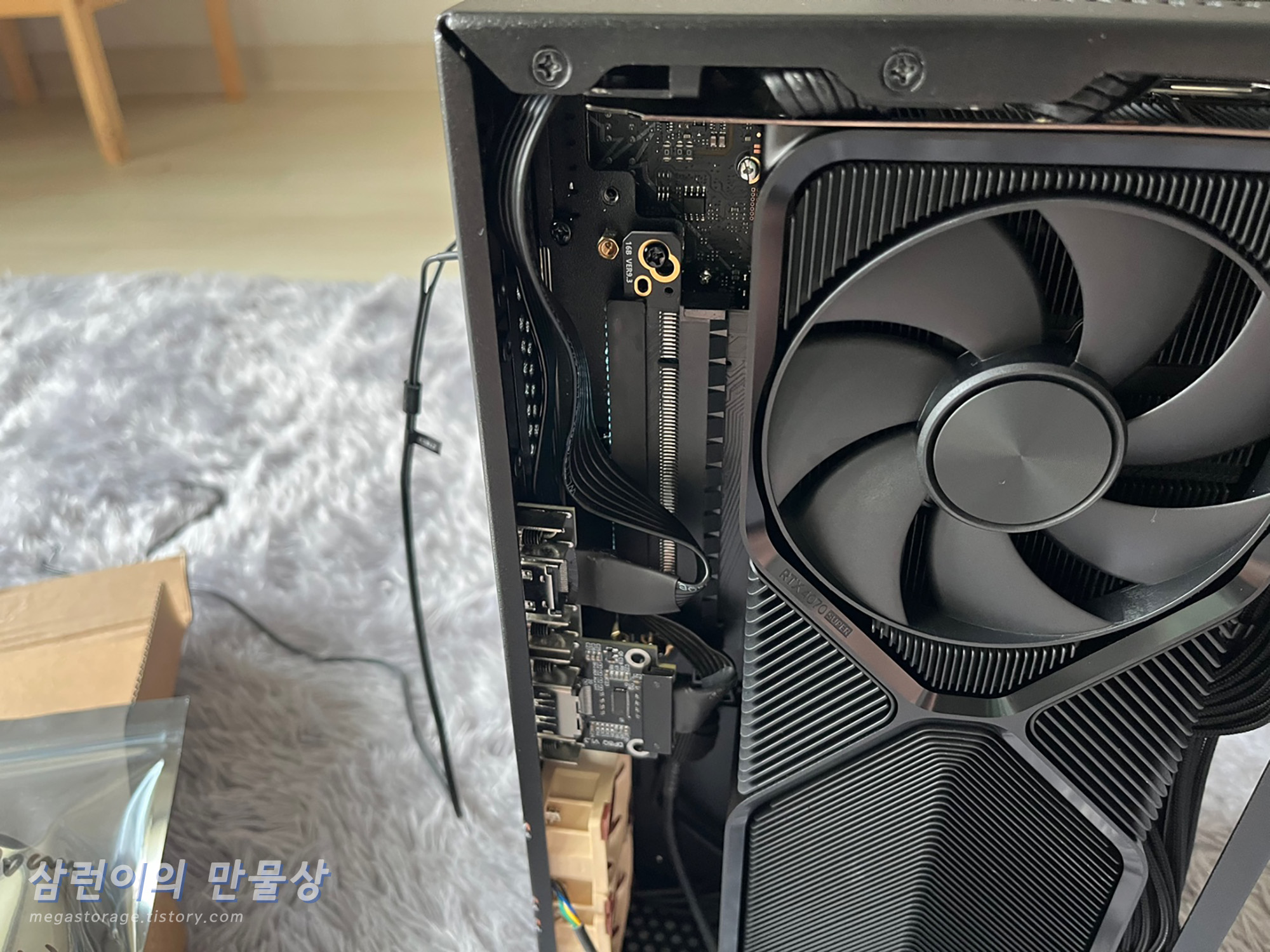

  그래픽카드의 가장 측면 포트에 설치된 케이블이 Velka 5 rev 3.0 케이스 자체의 프레임과 간섭 발생으로 인해 정상적인 설치가 불가능했습니다. 이 정도면 Velkase 회사에서 예상하지 못한 것인지.. 놓친 것인지.. 너무 아쉬운 문제점이었습니다.

  그래서 DP 1.4 리피터 케이블 1개를 빼고 설치했습니다.

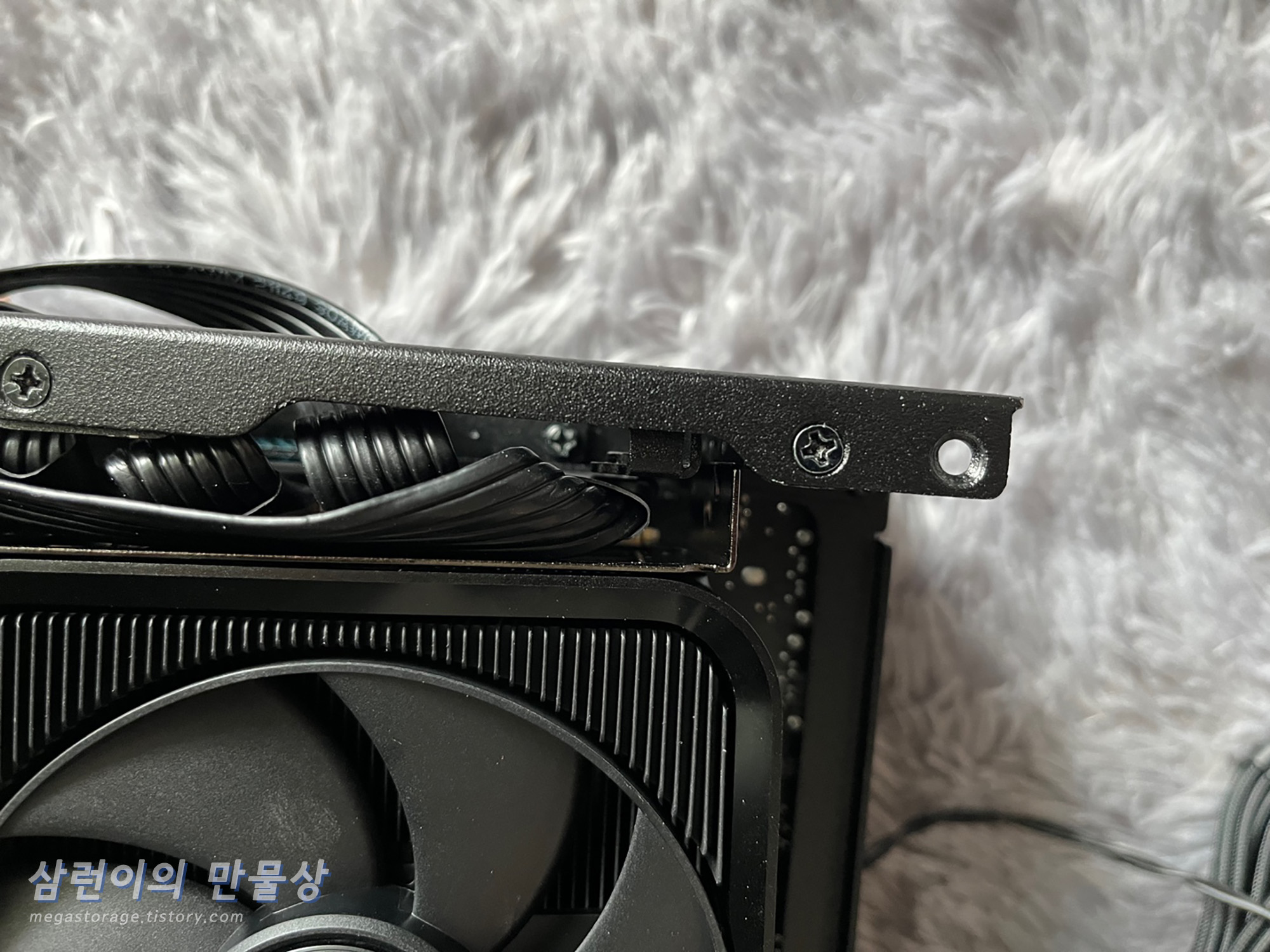

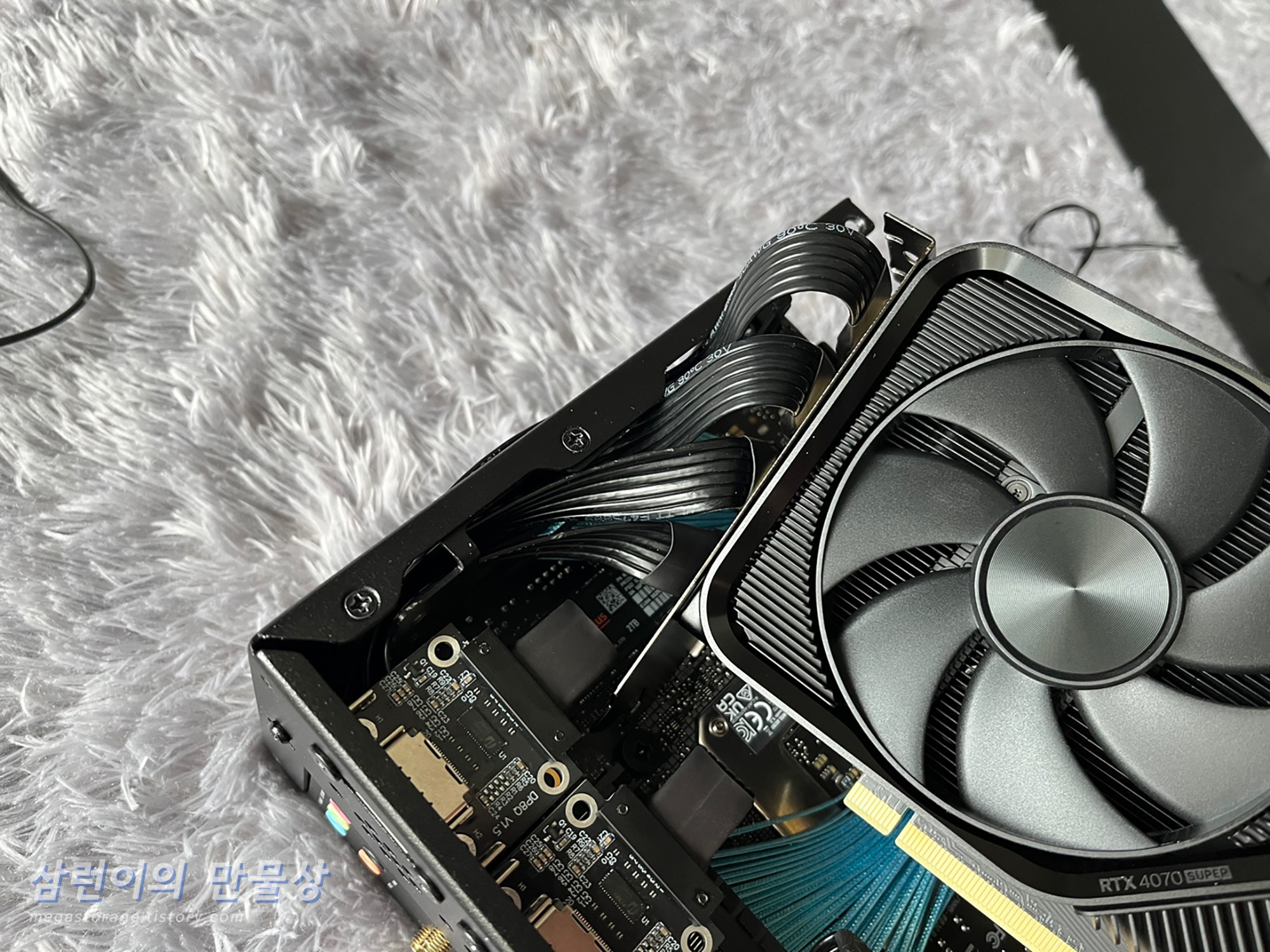

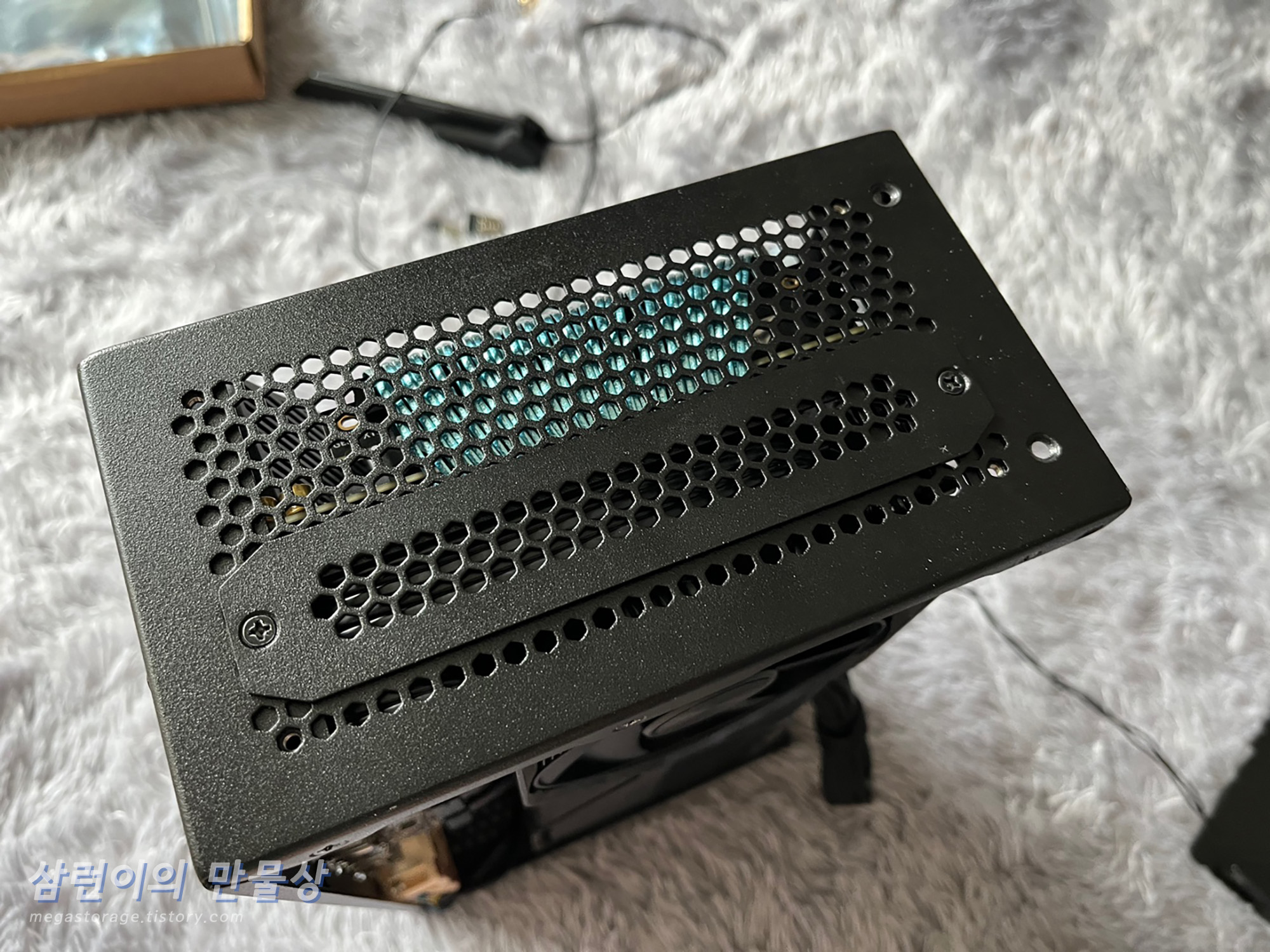

  그래픽카드 후면 방향에 케이블을 잘 정리한 뒤에 상단 부분을 막았습니다. 참고로 그래픽카드의 포트 부분은 뜨거운 공기가 빠져나가는 부분입니다. 즉, 후면으로 뜨거운 바람이 빠져나가지 못한다는 큰 문제가 있습니다. (...)

  이렇게 ADT-LINK 리피터 케이블을 모두 설치했습니다.

  ENP-7660B 모듈러 파워 임의수정

  레딧(Reddit)에서 Velka 5 rev 3.0 케이스를 사용하고 있는 사용자가 저와 동일한 문제를 겪고 있는 내용을 발견했습니다. 그 사용자도 ENP-7660B 모듈러 파워와 Velka 5 rev 3.0 케이스를 사용하고 있는데, 저 처럼 전면 패널이 정상적으로 닫히지 않는 문제가 있었습니다.

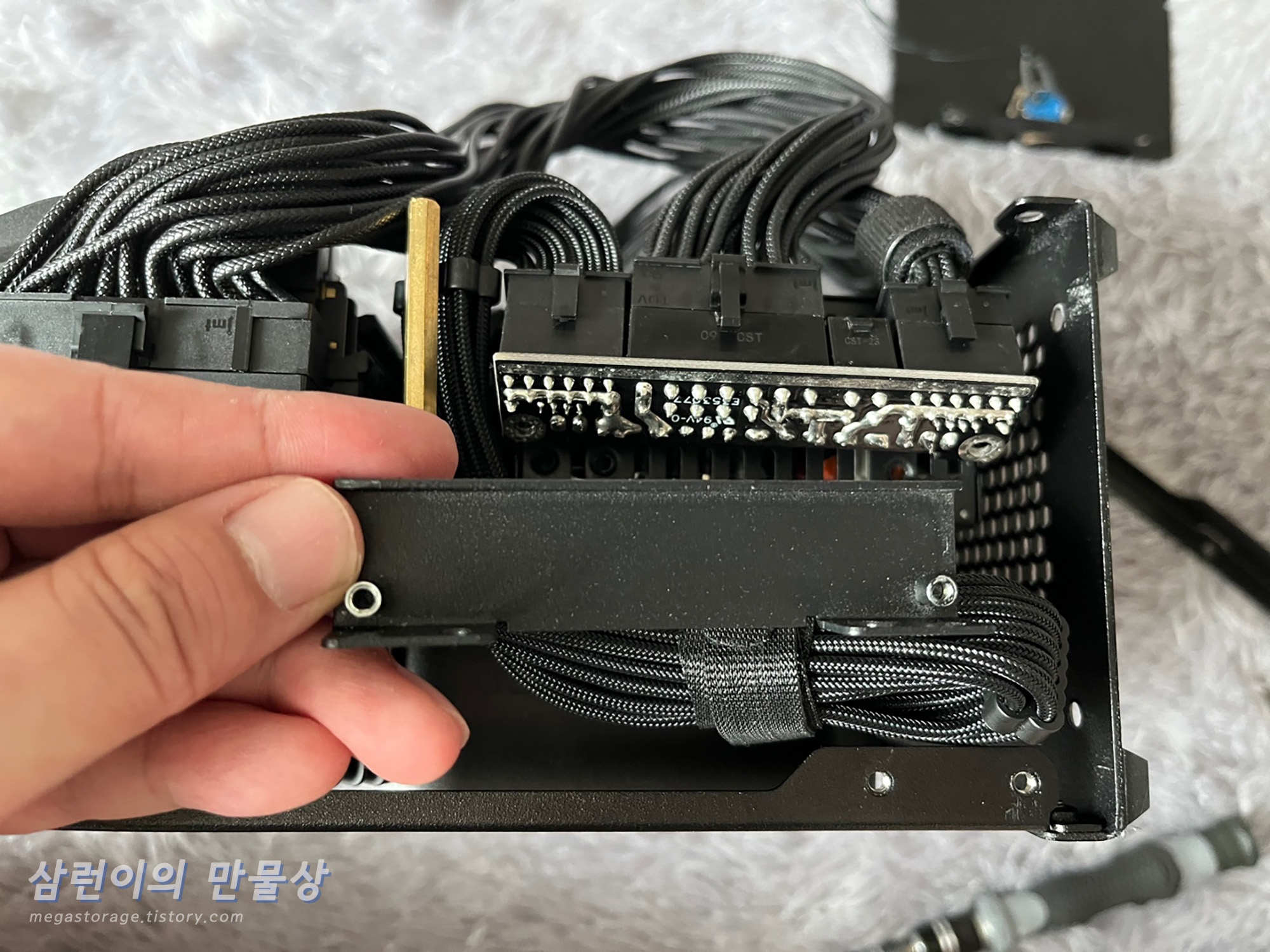

  그 사용자는 문제를 해결했습니다. 바로 ENP-7660B 모듈러 파워의 포트 하단 프레임을 제거한 후 포트 하단을 절연 처리를 해서 쓰고 있었습니다.

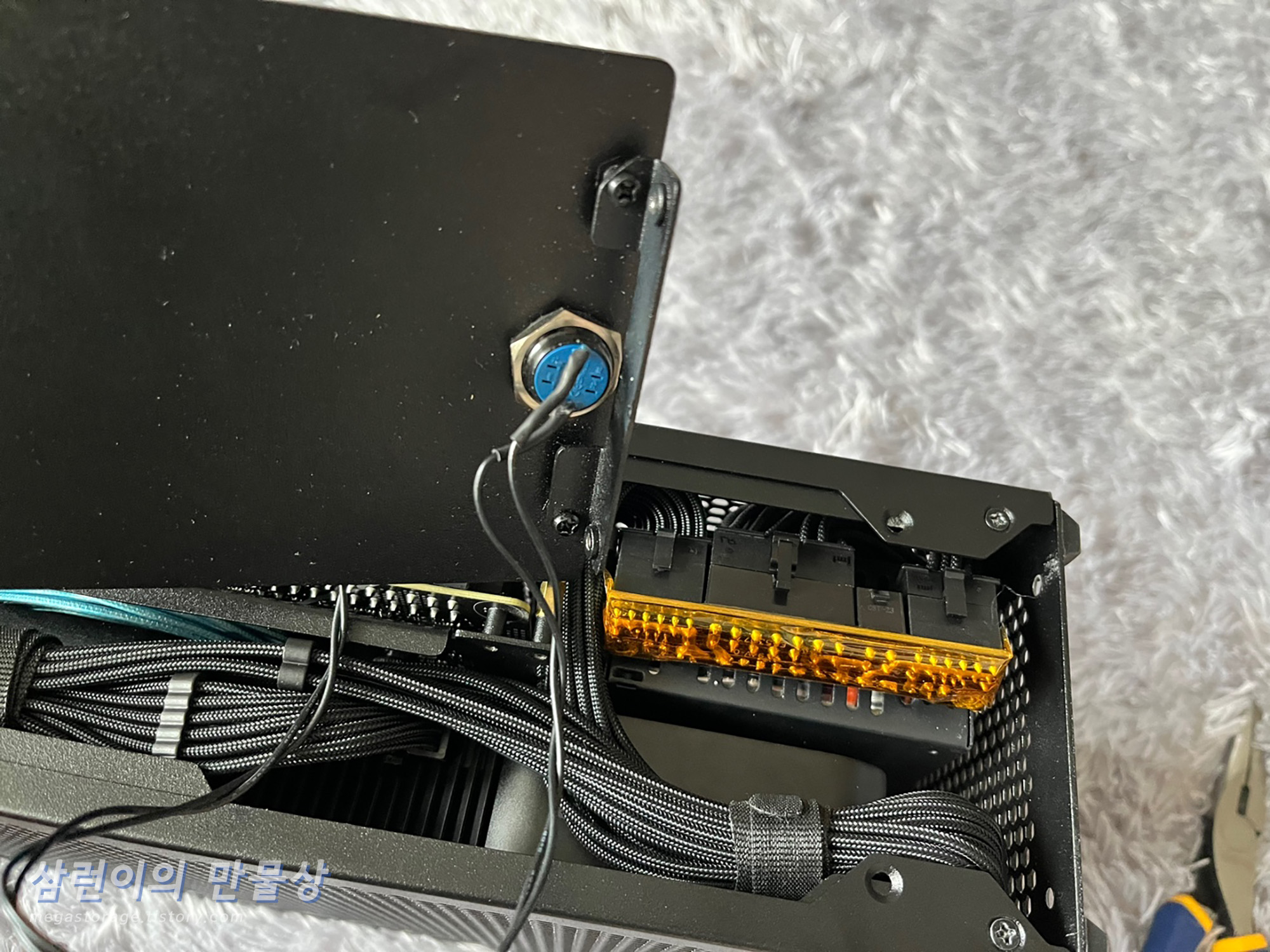

  그래서 저도 똑같이 진행했습니다. 집에 있는 캡톤 테이프를 이용하여 절연 처리를 했고, 포트 부분을 위로 밀어서 공간을 확보했습니다.

  그리고 전면 패널을 닫아봤더니..?! 잘 닫혔습니다! 성공적입니다. 위 상태에서는 캡톤 테이프가 벗겨질 일이 거의 없으므로 안전합니다.

  Velka 5 rev 3.0 최종 완성

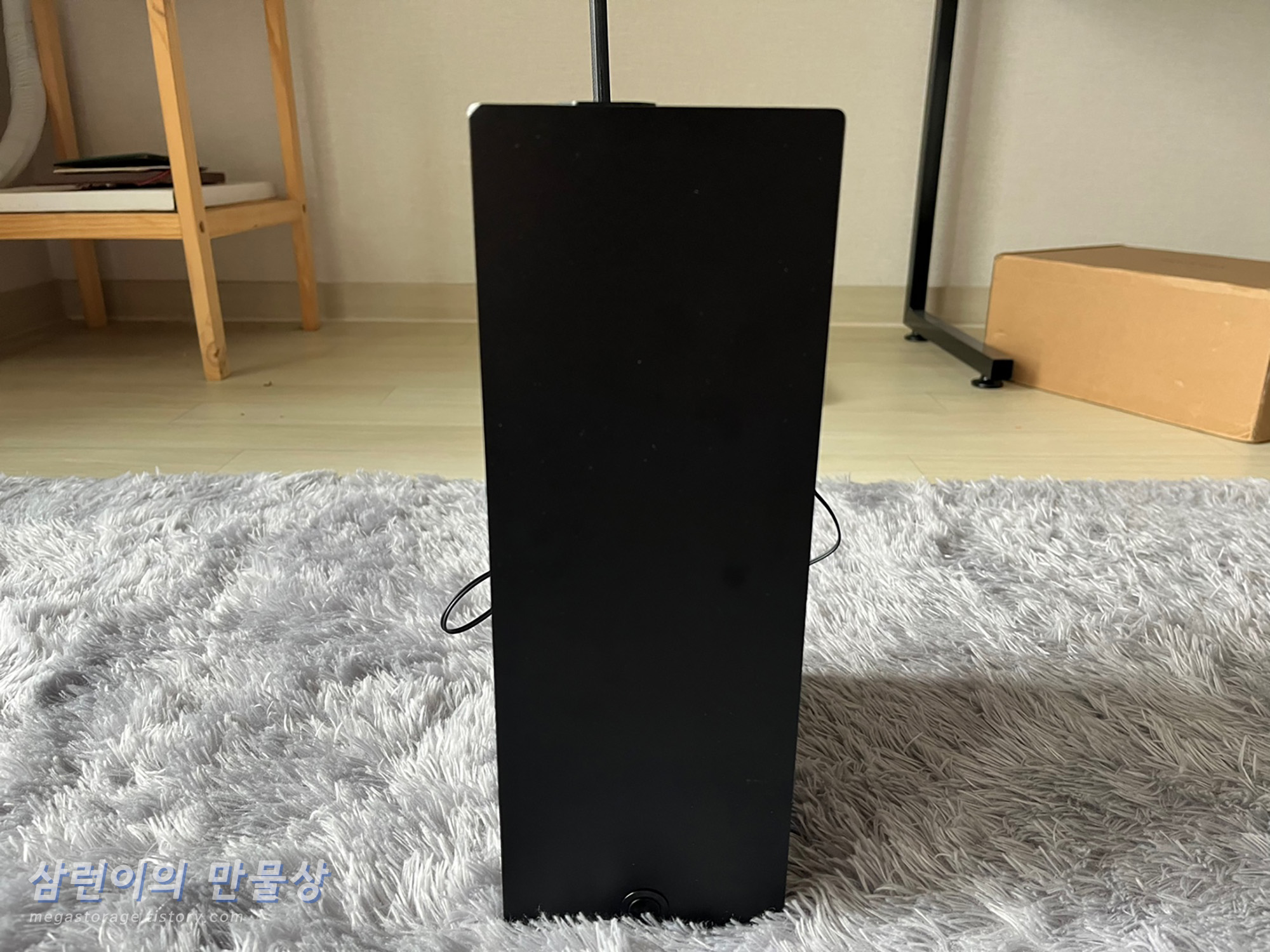

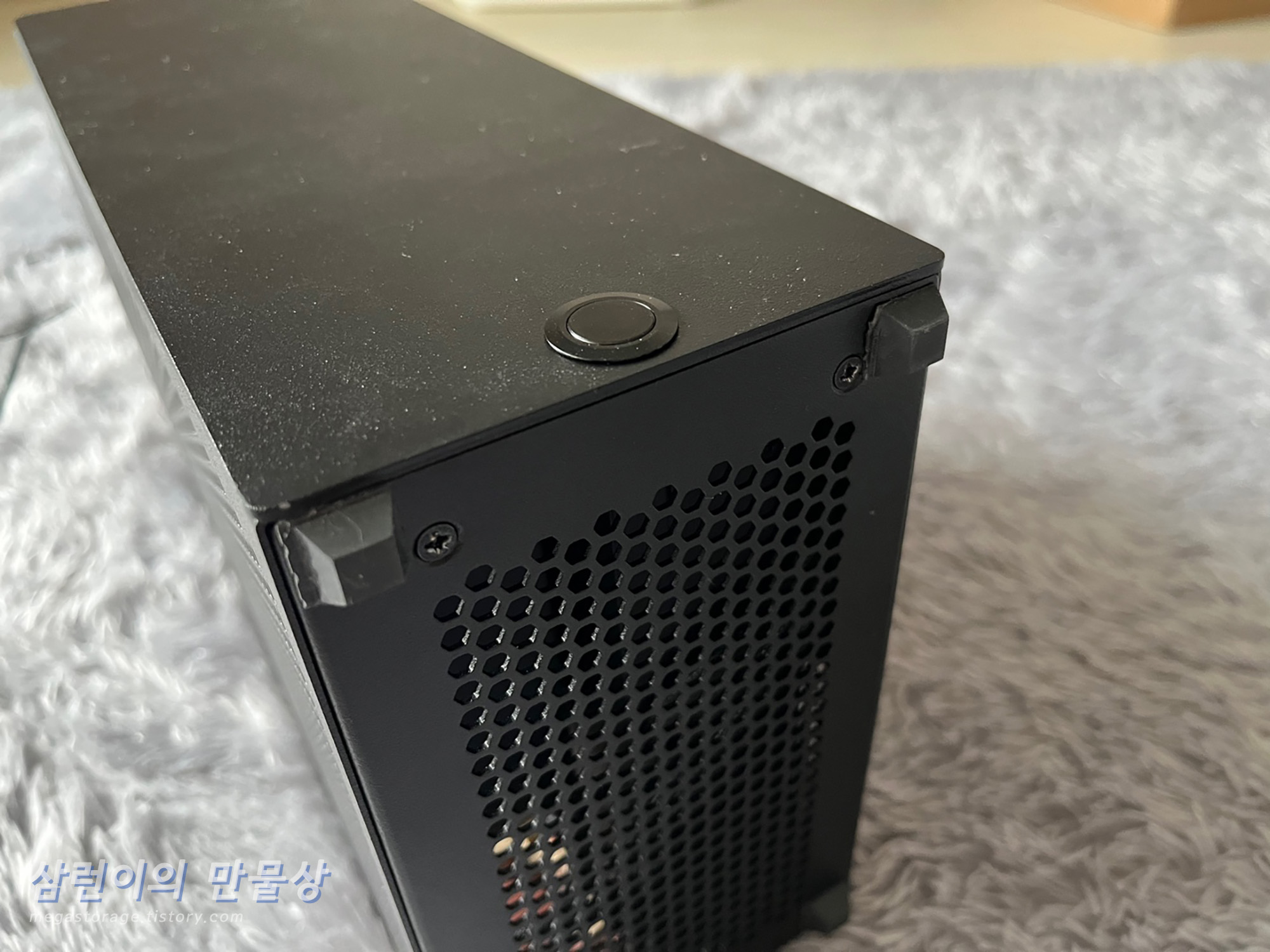

  매우 깔끔한 전면이 마음에 듭니다. 전면 버튼이 너무 밋밋해서 살짝 불만인데.... LED 들어오는 O-Ring 버튼으로 교체를 고려하고 있습니다.

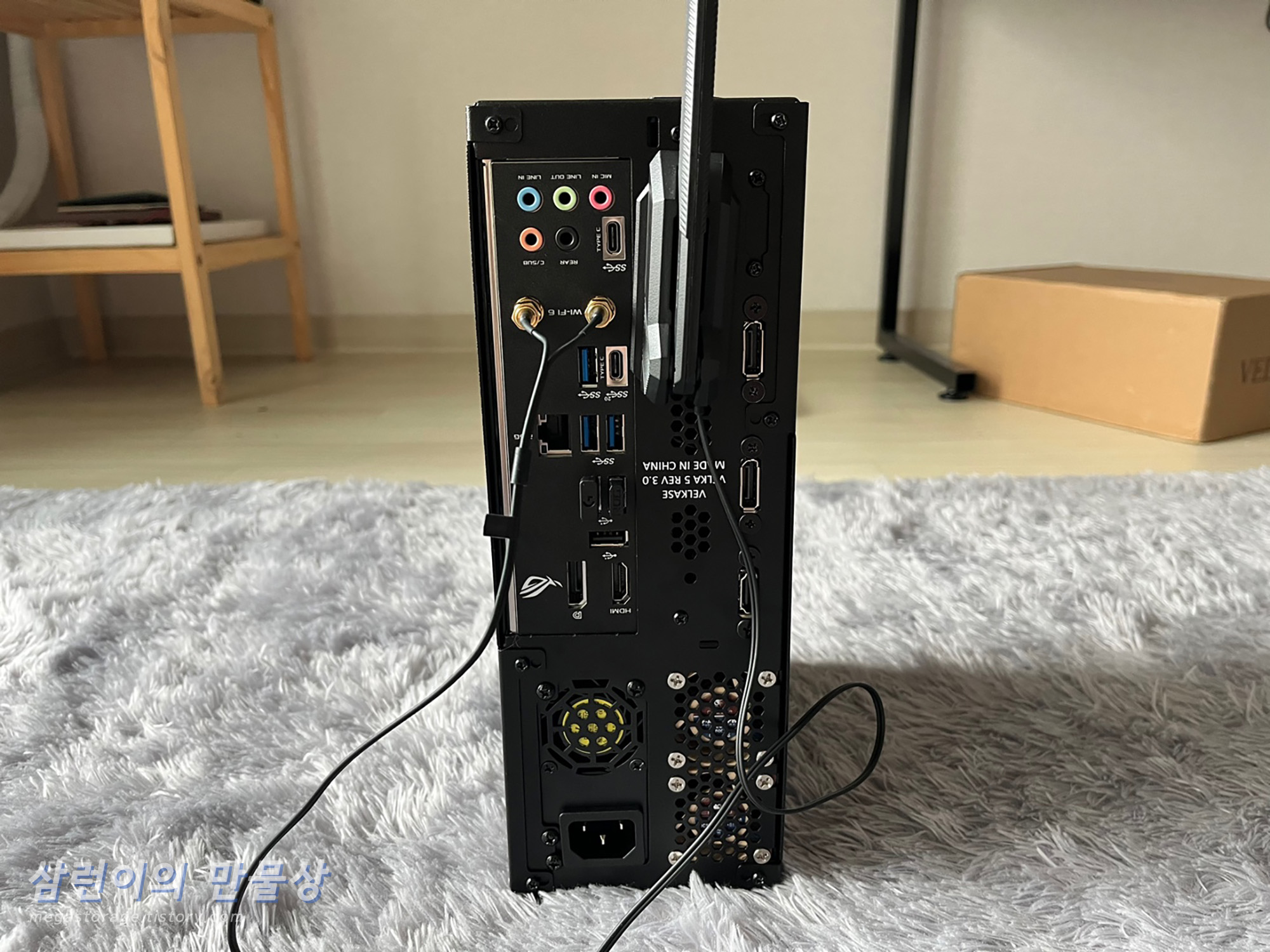

  후면도 매우 깔끔합니다. Wi-Fi/BT 안테나 때문에 지저분해보이긴 합니다.

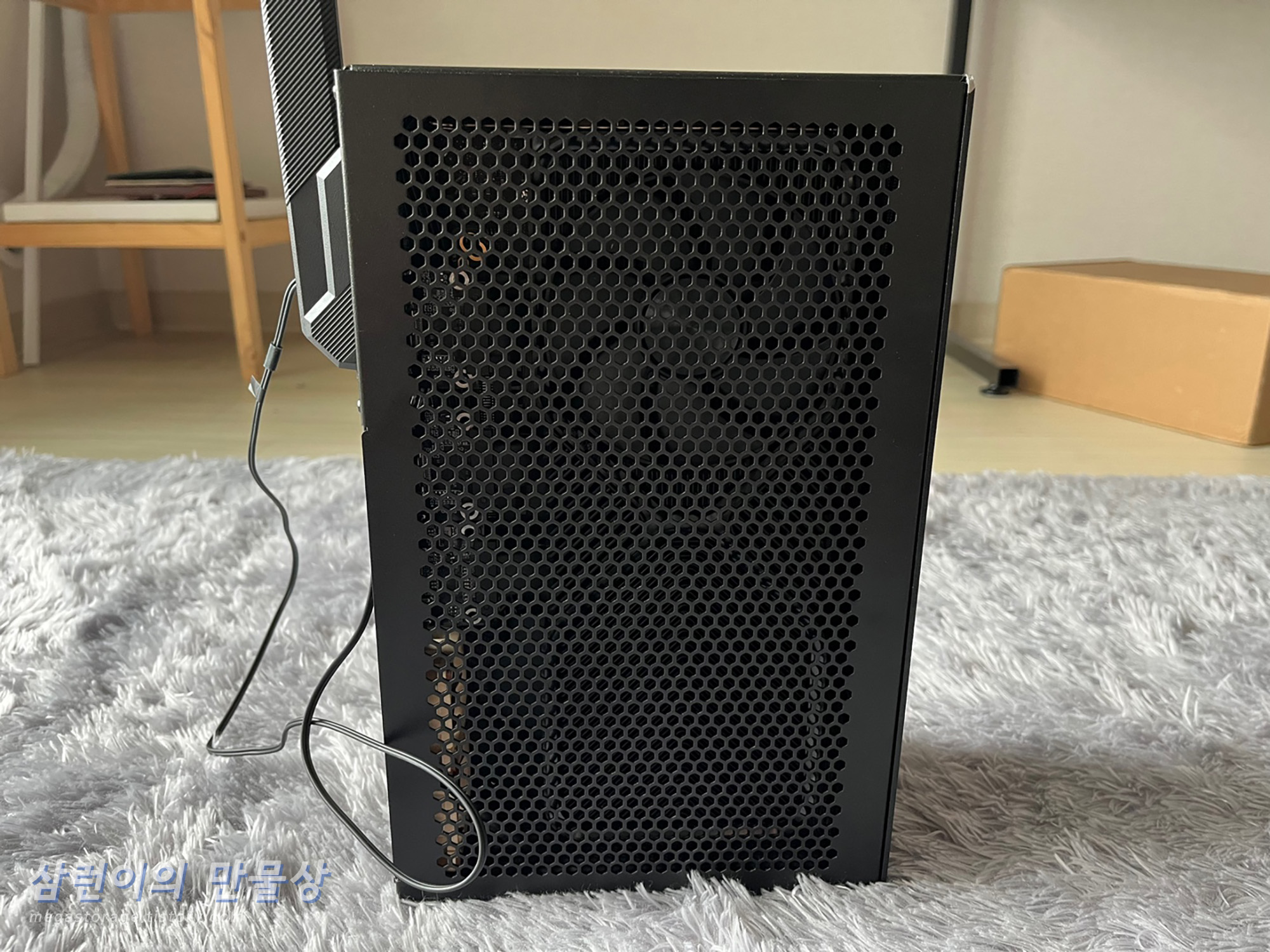

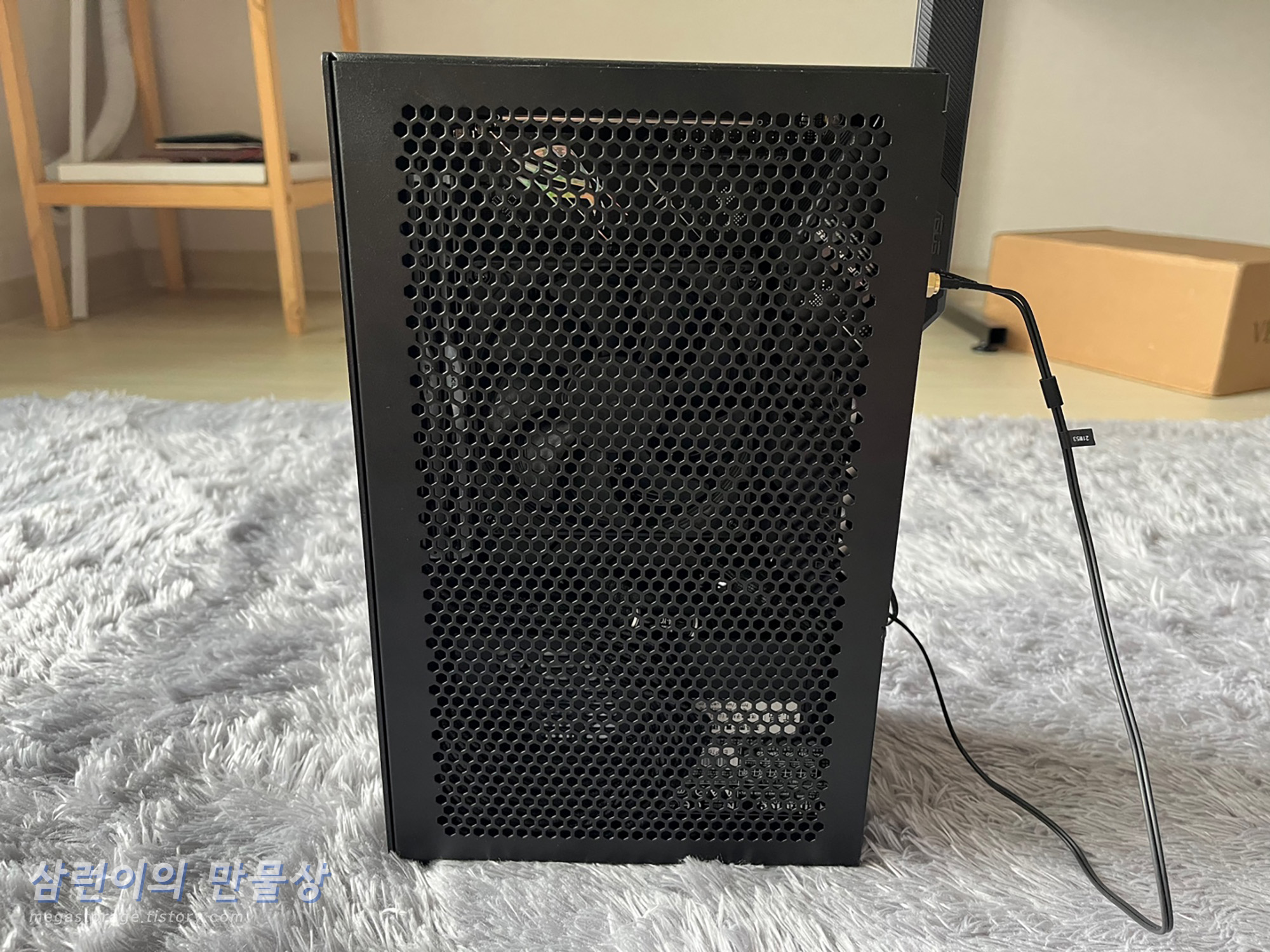

  그래픽카드가 보이는 좌측면입니다. 공기가 잘 들어올 수 있도록 구멍이 숭숭 뚫려있습니다.

  CPU가 보이는 우측면입니다. 이 부분도 구멍이 숭숭 뚫려있어서 공기가 잘 들어갈 것입니다.

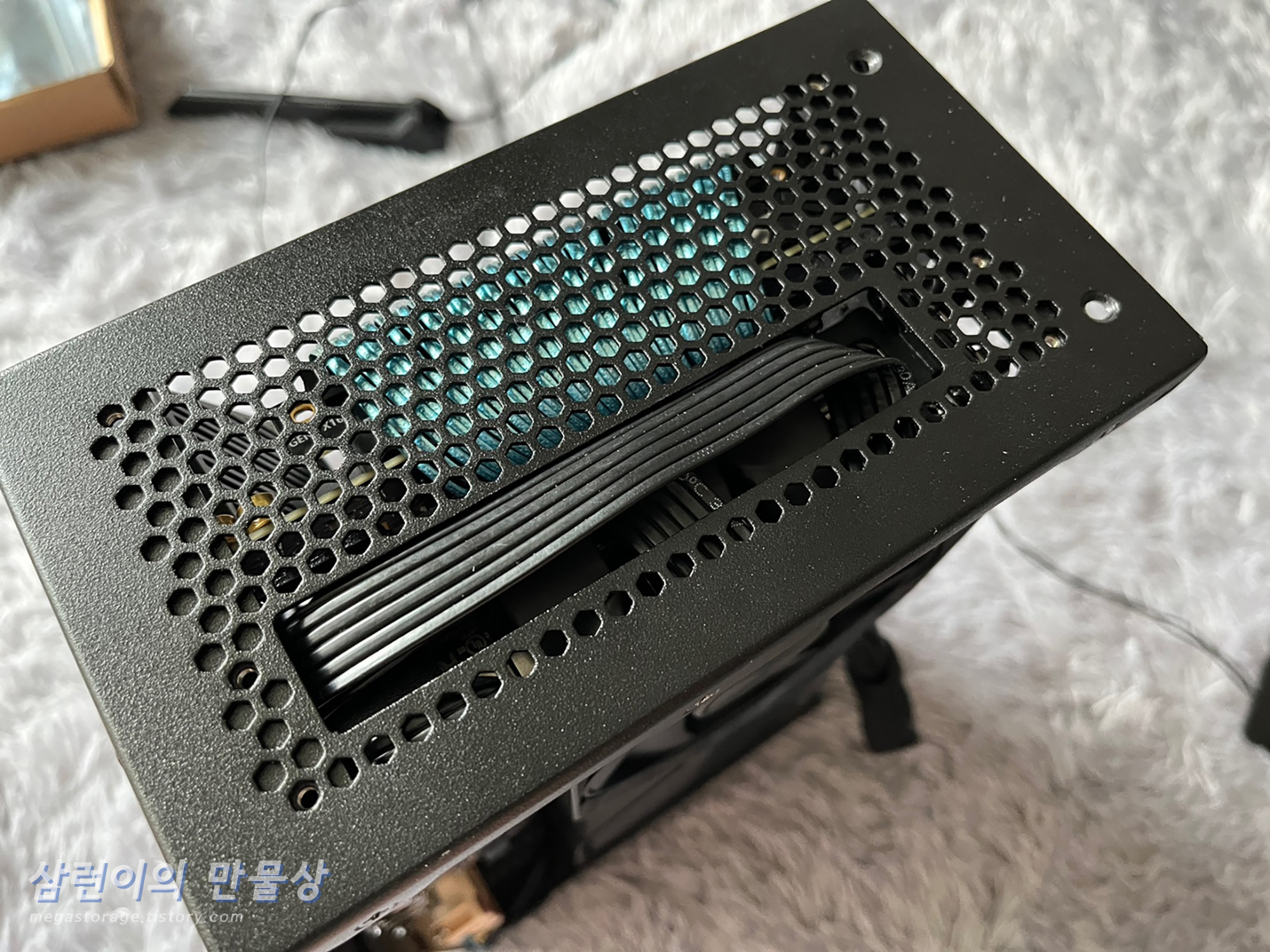

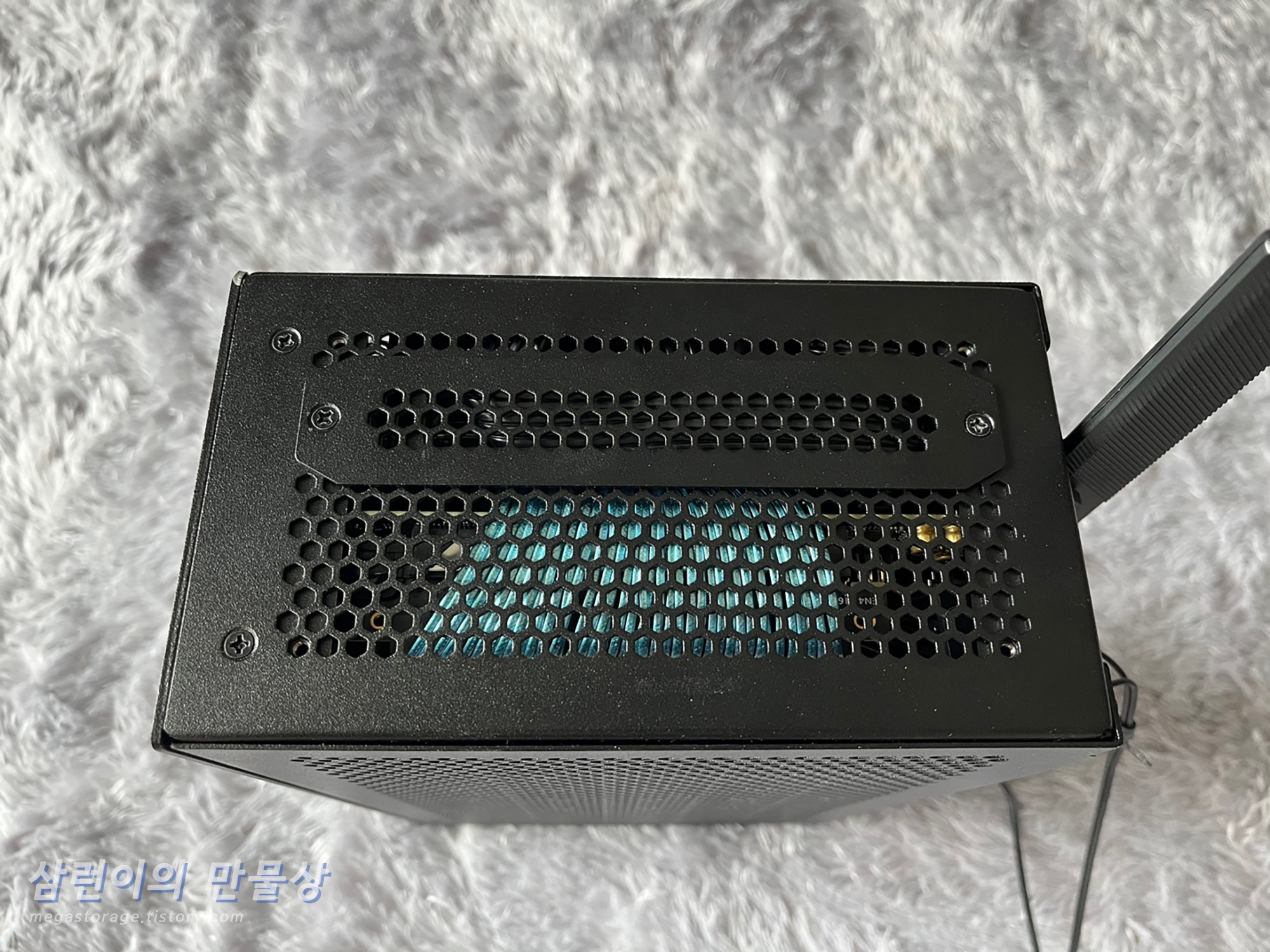

  그래픽카드 후면 포트가 있는 윗면입니다. 리피터 케이블로 인해 뜨거운 공기가 제대로 나오지 못할 것이라 꽤 아쉬운 부분입니다.

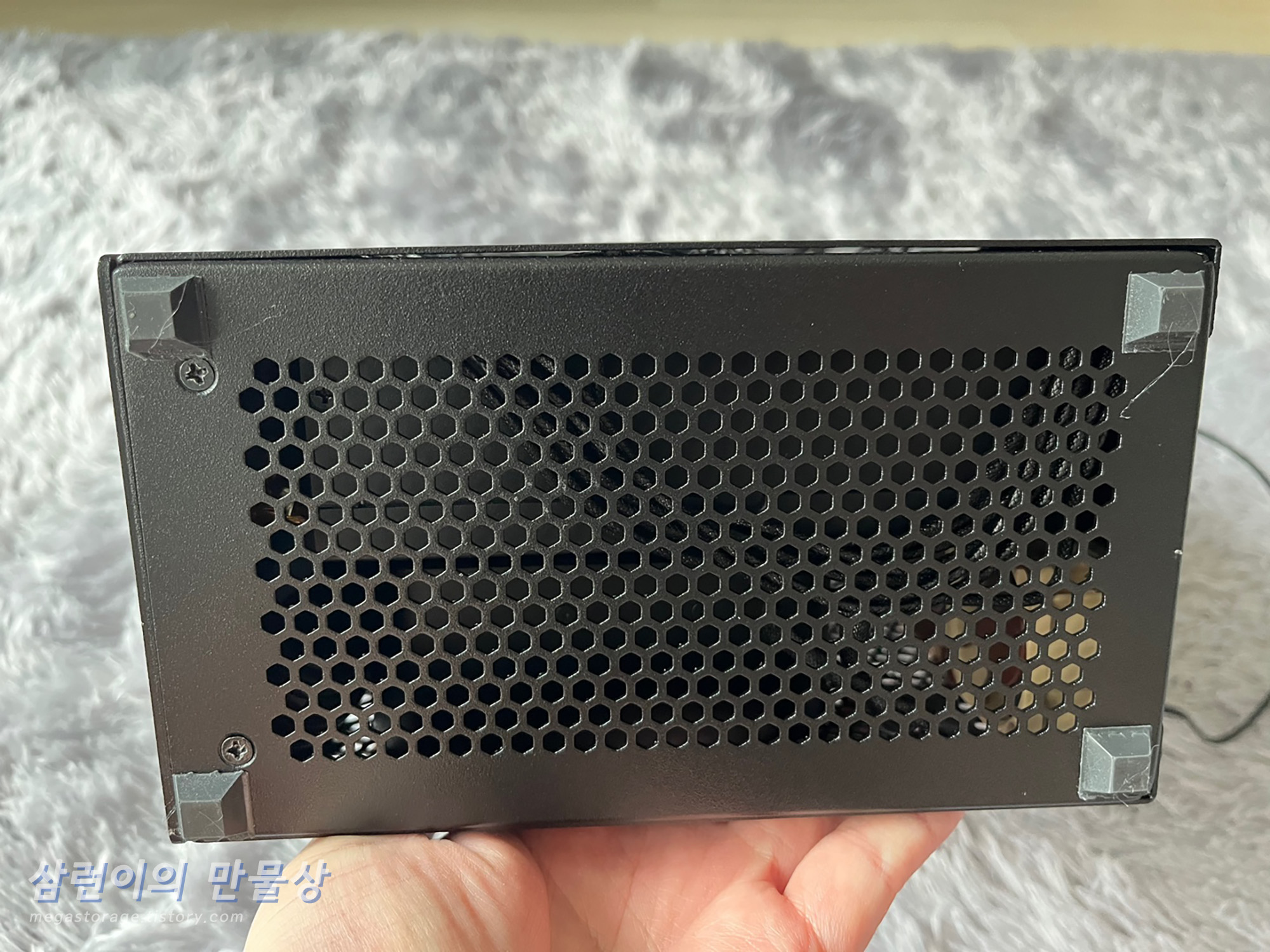

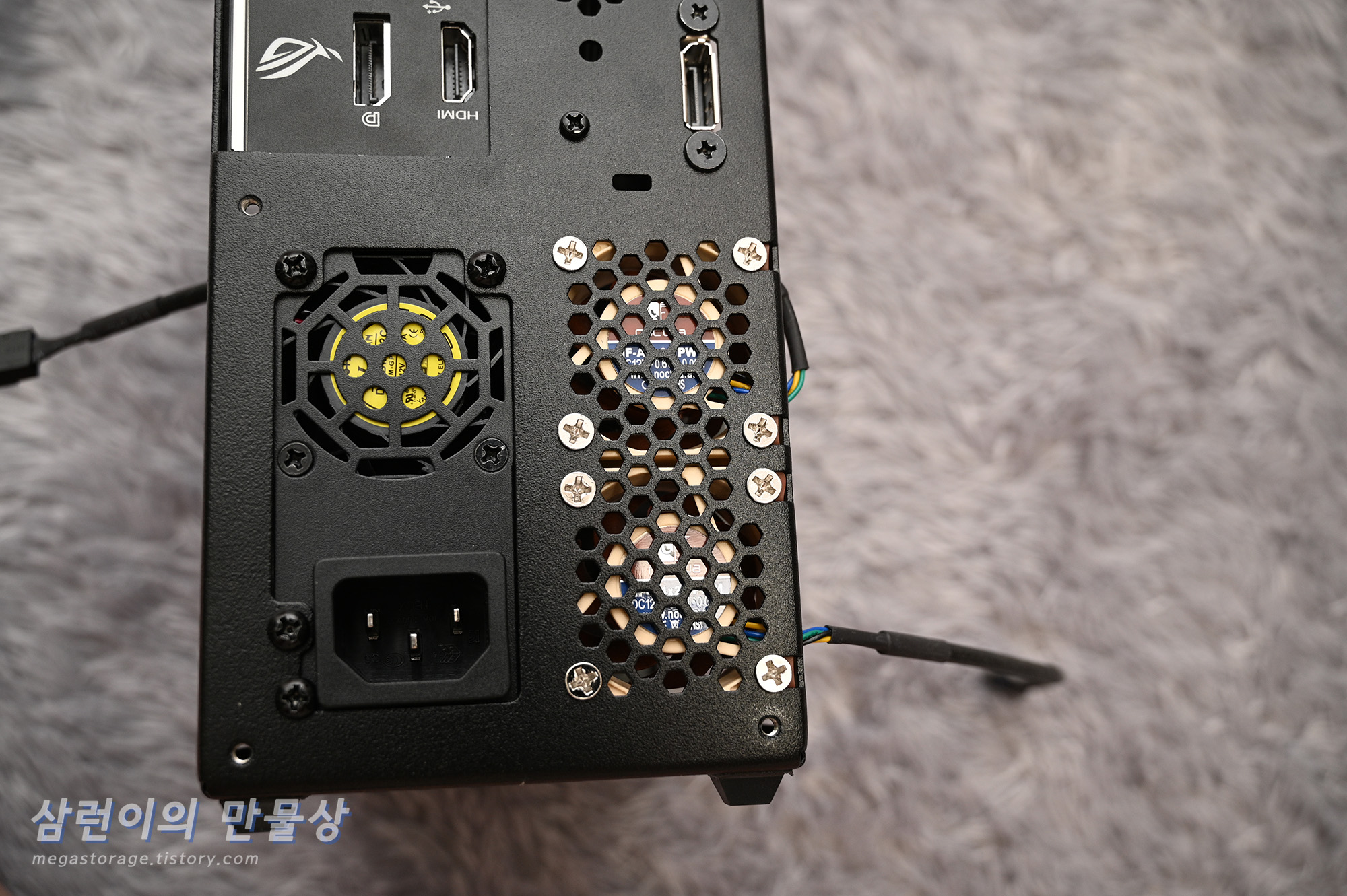

  바닥면 입니다. 바닥면에 녹투아 40mm 쿨러 2개를 배기 방향으로 추가 장착할까 고민 중입니다.

  Velka 5 rev 3.0 책상 배치

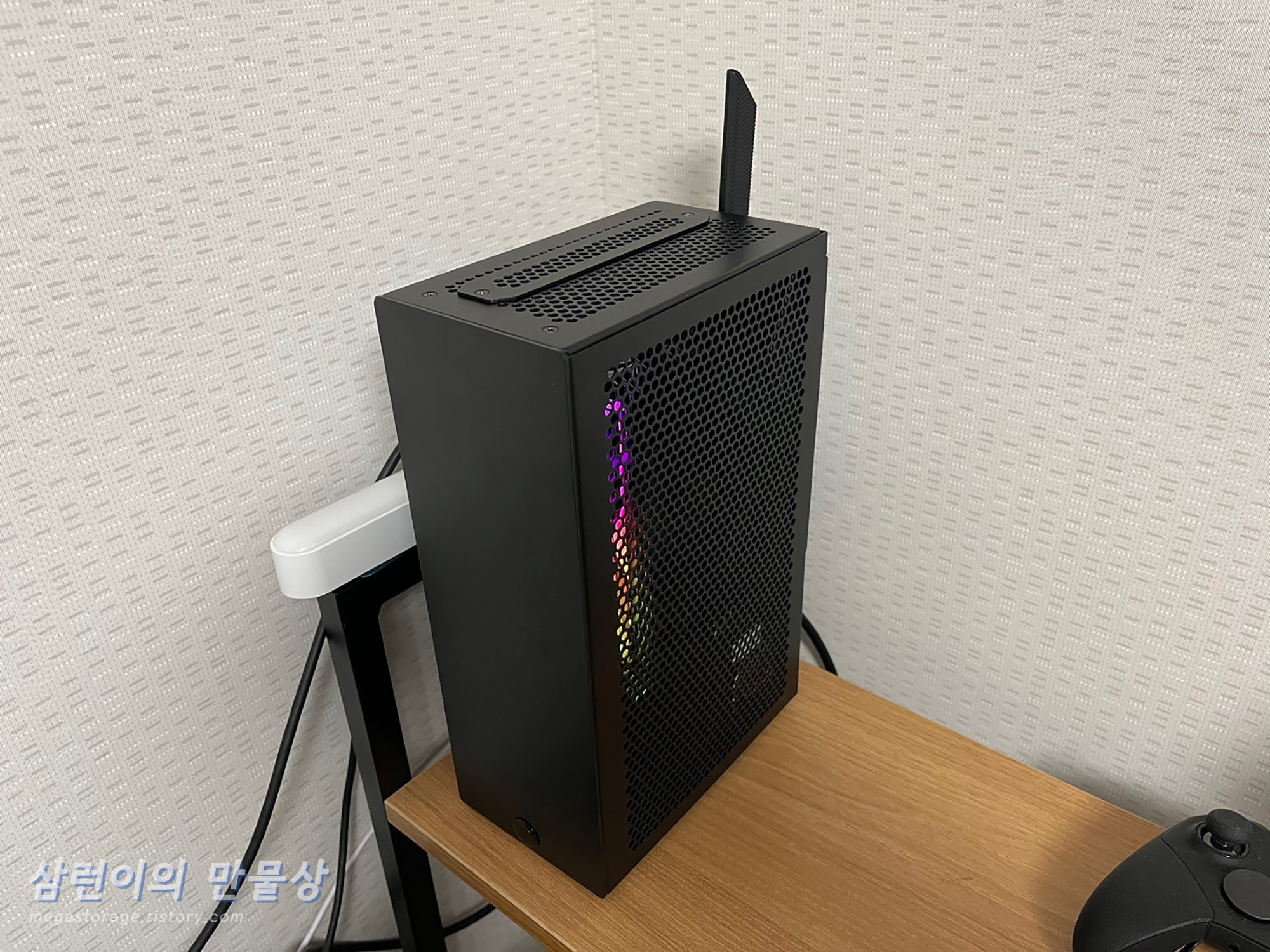

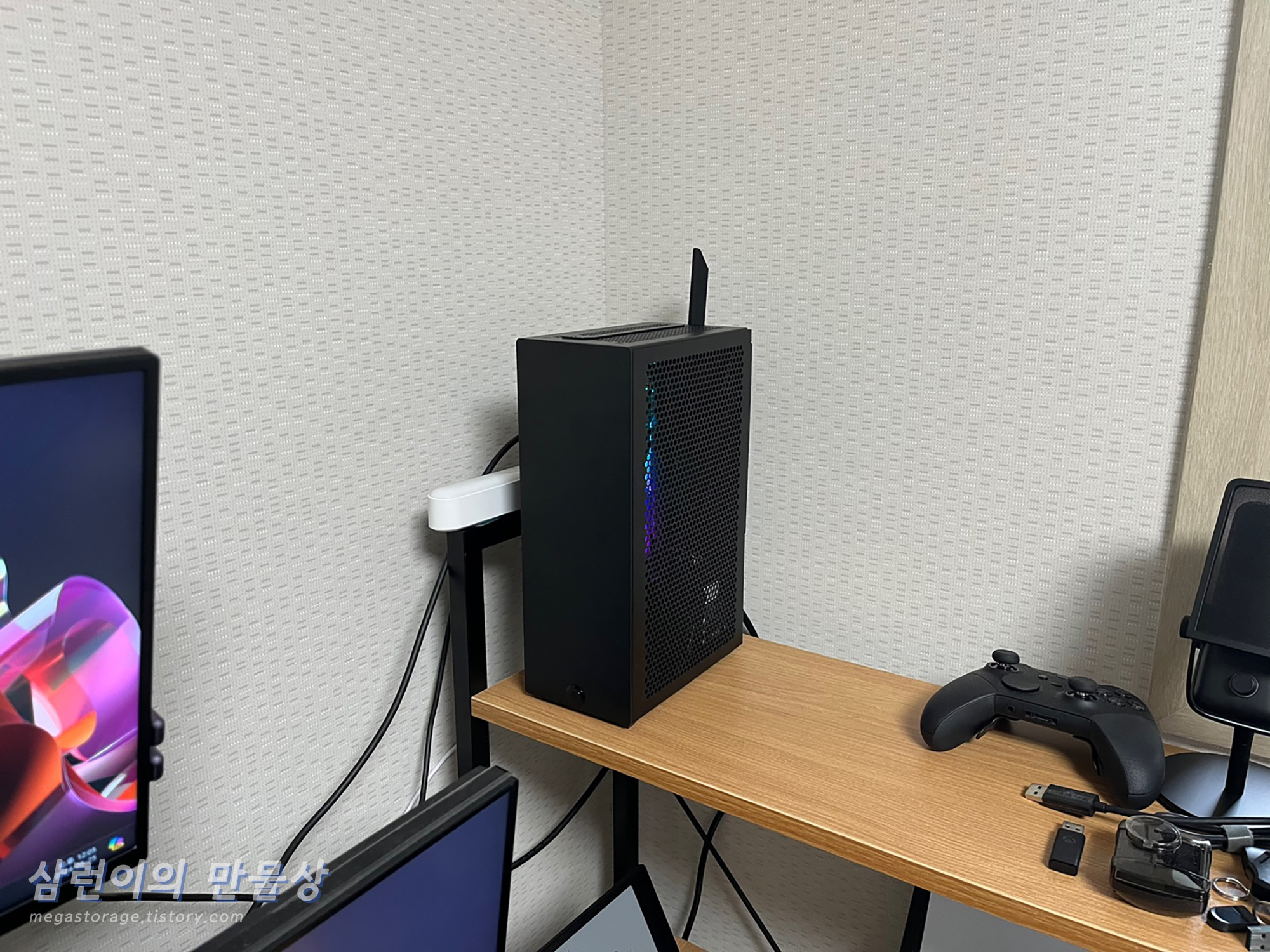

  Velka 5 rev 3.0 케이스를 책상에 배치했습니다. 케이스 크기가 작고 가로와 세로 비율이 좋아서 깔끔 그 자체입니다.

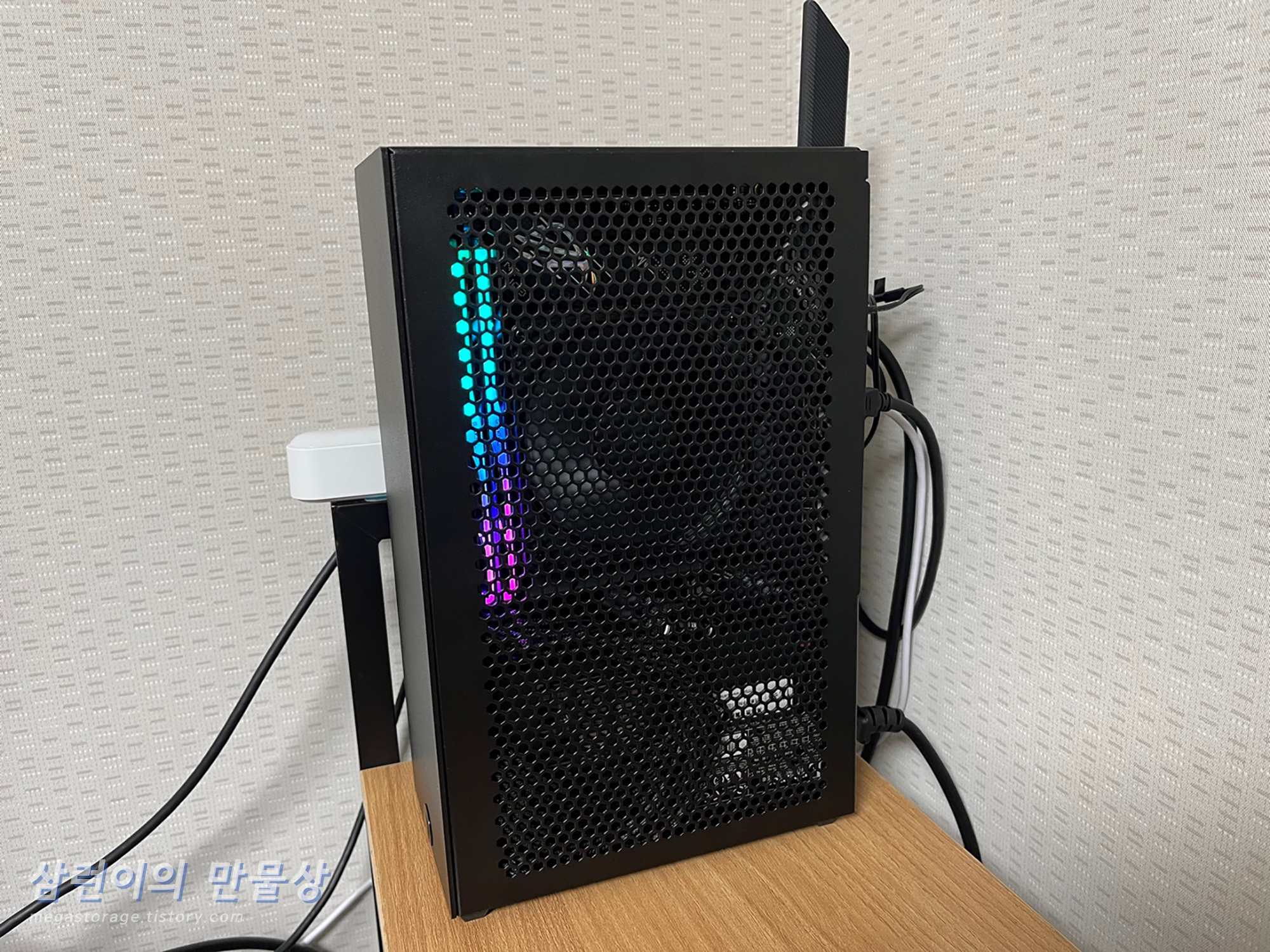

  RGB LED가 달려있는 램이라서 숭숭 뚫린 구멍 사이로 은은하게 빛이 새어나오고 있습니다.

  이렇게나 작습니다. 플레이스테이션5보다 작은 크기입니다. 케이스 크기 하나는 정말 정말 맘에 듭니다.

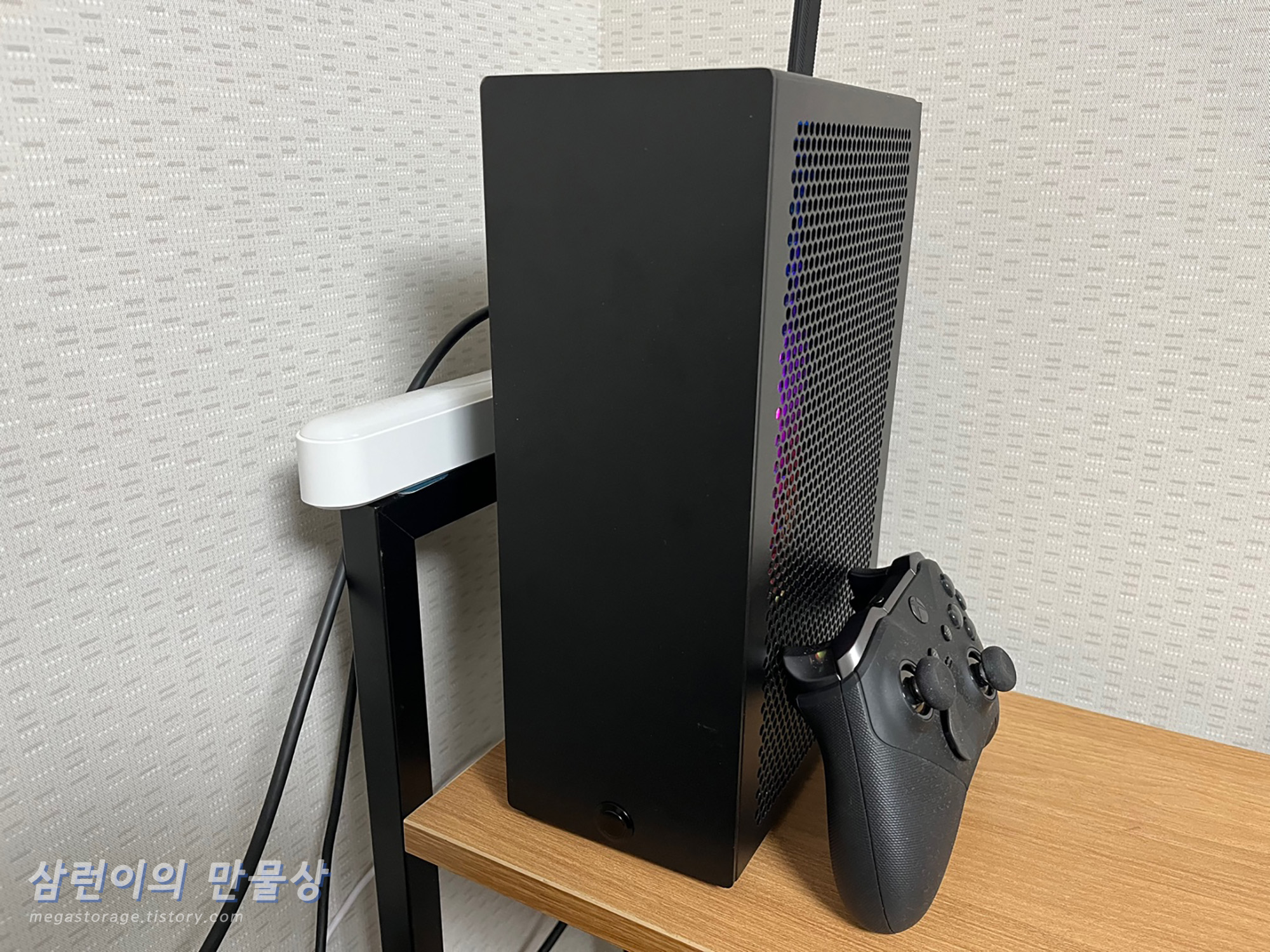

  집에 있는(예전에 이벤트로 공짜 수령한) XBOX 엘리트2 패드를 옆에 놓고 찍어봤습니다. 깔끔한 디자인과 작은 크기... 정말 정말 맘에 들어서 좋네요. :)

  마무리

  지금까지 Velka 5 rev 3.0 케이스와 악세서리 구매 및 조립 후기까지 보셨습니다. 고사양 그래픽카드가 설치되는 케이스 중에서 가장 작습니다. 가격도 적당하구요. 10L급 소형 케이스의 최강자가 FormD T1 시리즈라면, 5L급 소형 케이스의 최강자는 Velka 5 rev 3.0 케이스라고 생각합니다. 마음에 드신다면 당장 구입하세요. 후회하지 않으실겁니다. :)

  항상 좋은하루 되세요. 감사합니다. :)
