[강좌] NZXT H1 케이스의 USB-C 포트 활용 해보기

  시작하기 앞서...

  NZXT H1 케이스를 정말 정말 정말 잘 사용하고 있습니다. 가끔씩 Ghost S1이나 FormD T1와 같은 극소형 ITX 케이스가 탐나긴 하지만, 해당 케이스로 가게 되면 조립 난이도를 떠나서 돈이 꽤 들어갈 것이기 때문에.. H1만 바라보면서 지름신을 멀리 보내고 있습니다.

  H1의 상단에는 USB 3.0 포트(Type-A) 1개와 USB-C 포트 1개가 있습니다. USB 3.0 포트는 메인보드와 USB 3.0 20핀 형태로 연결됩니다. 그래서 대부분의 요즘 메인보드엔 USB 3.0 20핀 헤더가 있어서 별다른 문제가 없습니다. 그런데 그 옆에 있는 USB-C 포트가 문제입니다. 메인보드와 Type-E 형태로 연결됩니다. 제 메인보드는 ASRock의 X570 Phantom Gaming-ITX/TB3 인데, Type-E 포트가 없습니다. AMD 소켓의 몇 안되는 최고급 메인보드인데.. Type-E 포트를 안달아줬어요. ㅠㅠ 그래서 올해 5월 말에 H1을 구입한 후 USB-C 포트는 사용하지도 못하고 방치해놨습니다.

  그런데 혹시나 해서 인터넷 서핑을 하다보니, USB-C 포트를 사용할 방법을 발견했습니다. Type-E 포트를 다른 것으로 변환하거나 분배해주는 케이블을 사용하면 되는 것입니다. 저는 아래의 방법을 사용하기로 했습니다.

• USB 3.0 20핀 케이블을 2개로 분리해주는 Y 케이블 사용
• 2개 중 1개는 USB 3.0 Type-A 포트와 연결함
• 나머지 1개는 Type-E 포트를 20핀 포트로 변환하는 젠더와 연결, 그리고 USB-C 포트를 Type-E 포트와 연결

  무슨 뜻인지 이해가 잘 안되신다구요? 아래 내용에서 자세히 설명 드립니다.

  부품 구매 (modDIY / 알리 익스프레스)

  첫번째로 USB 3.0 20핀 케이블을 2개로 분리해주는 Y 케이블을 구매해야 합니다. 인터넷 서핑 중 발견한 modDIY 사이트에서 구매했습니다. (링크 : www.moddiy.com/products/20-Pin-USB-3.0-Internal-Header-Y-Splitter-Cable-12cm.html)

20 Pin USB 3.0 Internal Header Y Splitter Cable 12cm

  케이블 가격은 19.99달러(한화 약 23,000원)이며 무료배송입니다. 제가 10월 말에 주문할때도 'Limited Time Offer 전세계 무료 배송'이라고 되어 있었는데 지금도 똑같네요.

  2020년 10월 27일 밤에 주문했고 10월 29일에 발송되었습니다. 그리고 이 제품은 정말 정말 정말 느리게 배송됐습니다... 12월 3일날 도착했습니다. 35일 찍었습니다. 요즘 알리도 이렇게 안걸리는데.. 어딜 돌아다니다가 온건지..

  두번째로 USB Type-E 포트를 USB 3.0 20핀으로 변환해주는 젠더를 구입해야 합니다. 이건 알리 익스프레스에서 주문했습니다. (링크 : ko.aliexpress.com/item/4001238895572.html?spm=a2g0s.9042311.0.0.3c5d4c4dPo1KHg)

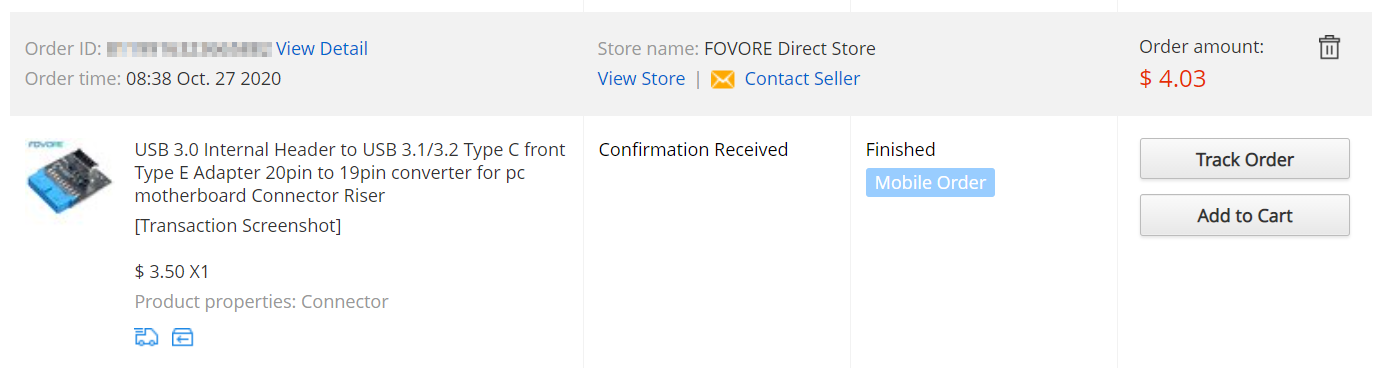

US $3.5 50% OFF|USB 3.0 내부 헤더 USB 3.1/3.2 유형 C 전면 유형 E 어댑터 pc 마더 보드 커넥터 라이저 용 20

  물품 가격 3.5달러 + 배송비 0.53달러 포함하여 총 4.03달러(약 4,400원)에 구매했습니다.

  10월 28일날 주문했고 11월 13일인가 14일날 도착했습니다. 거의 보름 걸린거죠. 위 케이블에 비하면 정말 빨리 왔습니다. 이렇게 필요한 부품들은 모두 준비되었습니다.

  젠더 및 케이블 살펴보기

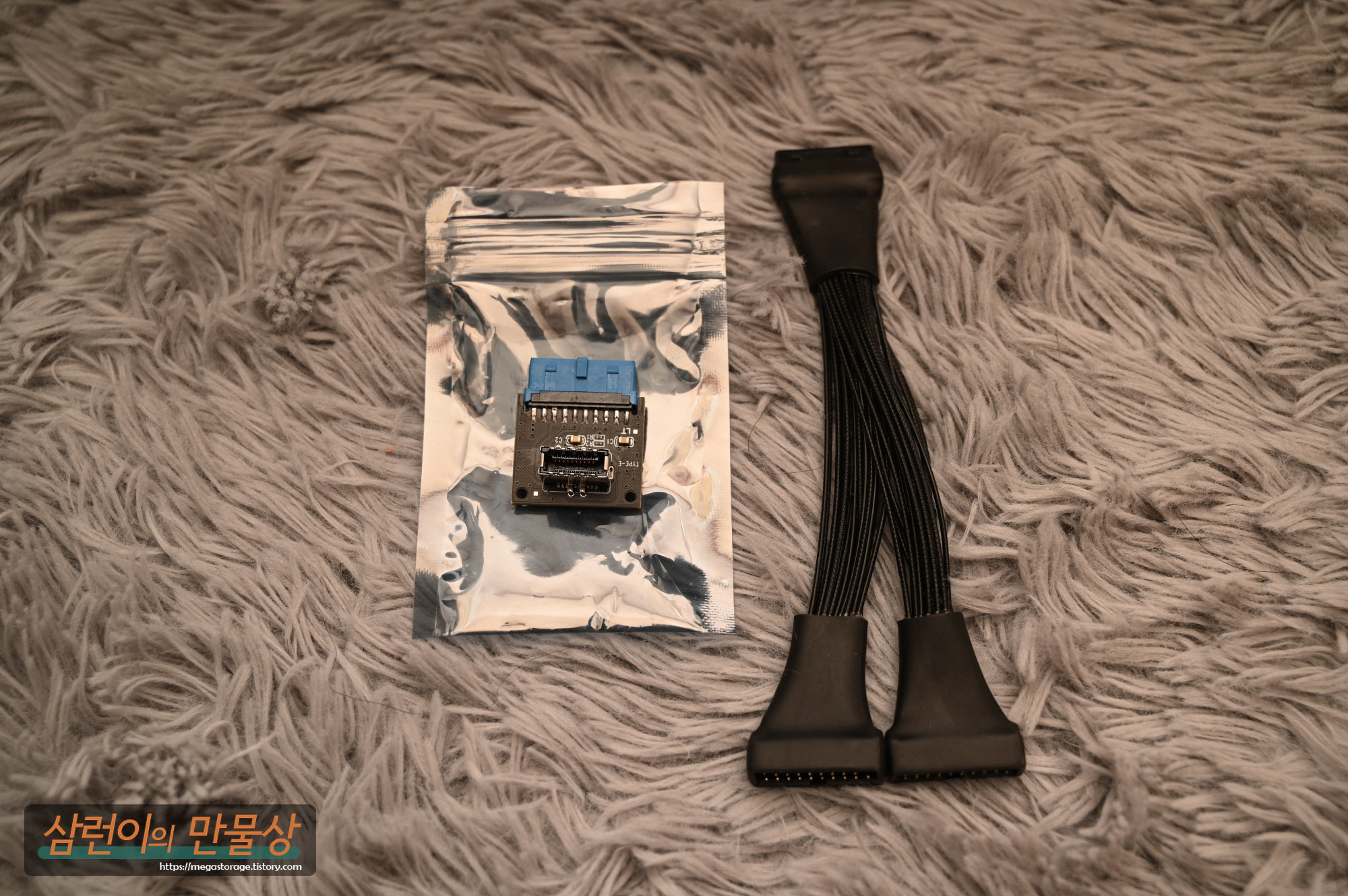

  좌측은 USB Type-E to USB 3.0 20핀 젠더이며, 우측은 USB 3.0 20핀을 2개로 분배해주는 Y 케이블입니다.

  USB Type-E to USB 3.0 20핀 젠더는 Type-E 포트를 연결 받고

  메인보드에 연결하는 방식입니다.

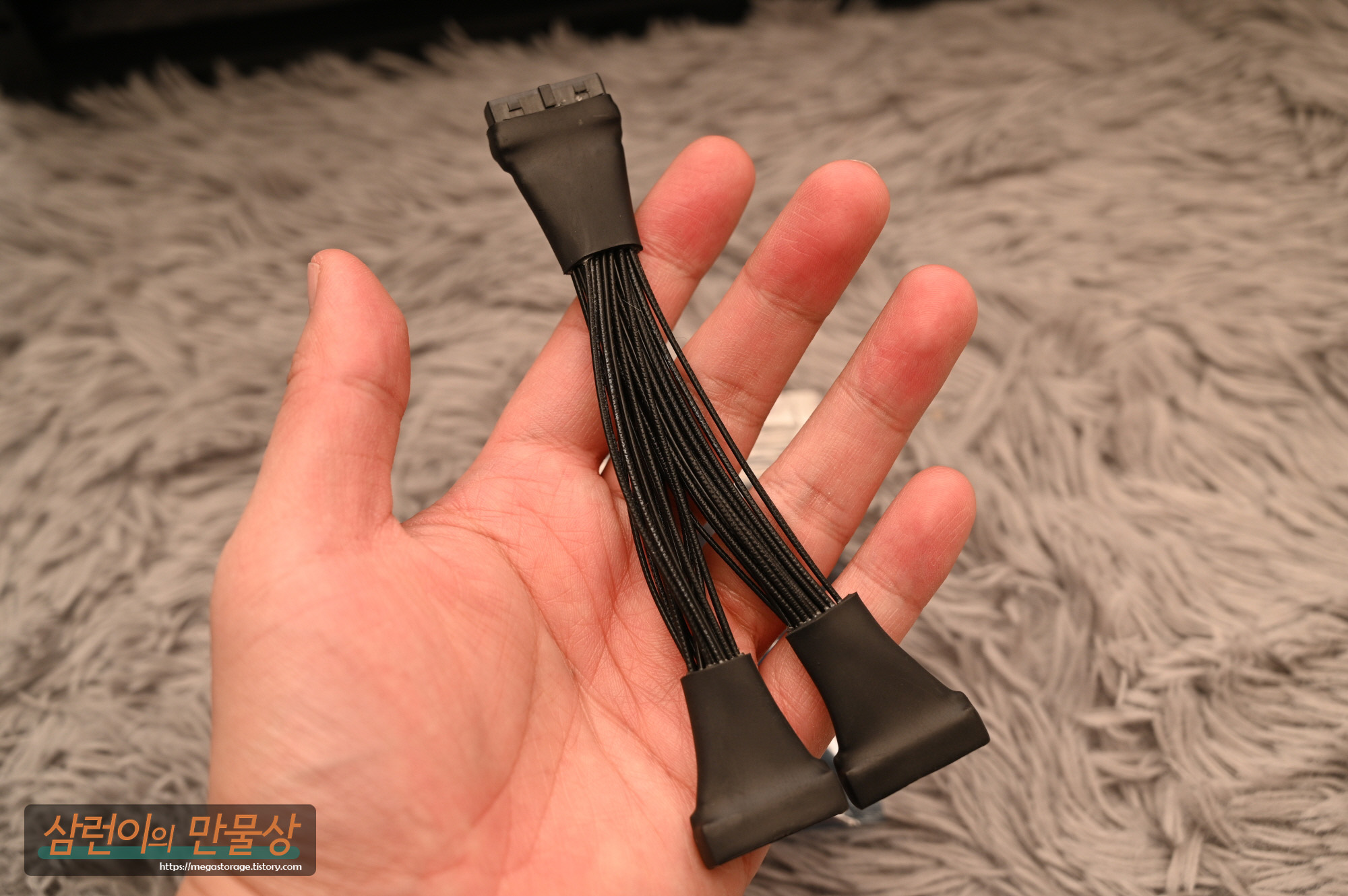

  USB 3.0 20핀 Y케이블입니다. 퀄리티가 정말 정말 좋습니다.

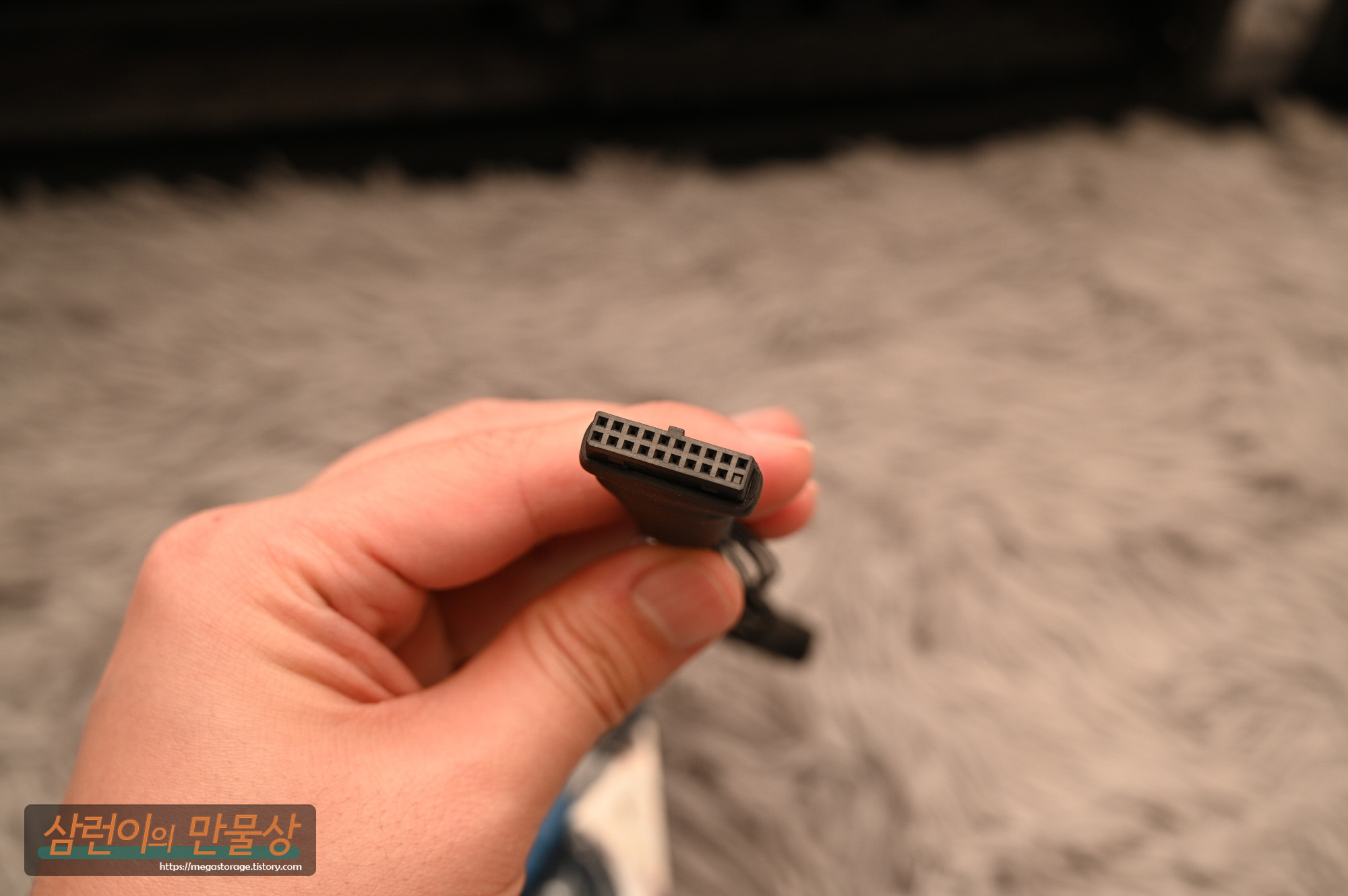

  메인보드에 연결되는 부분은 Female 형태이며

  반대쪽은 Male 형태입니다.

  젠더 및 케이블 설치

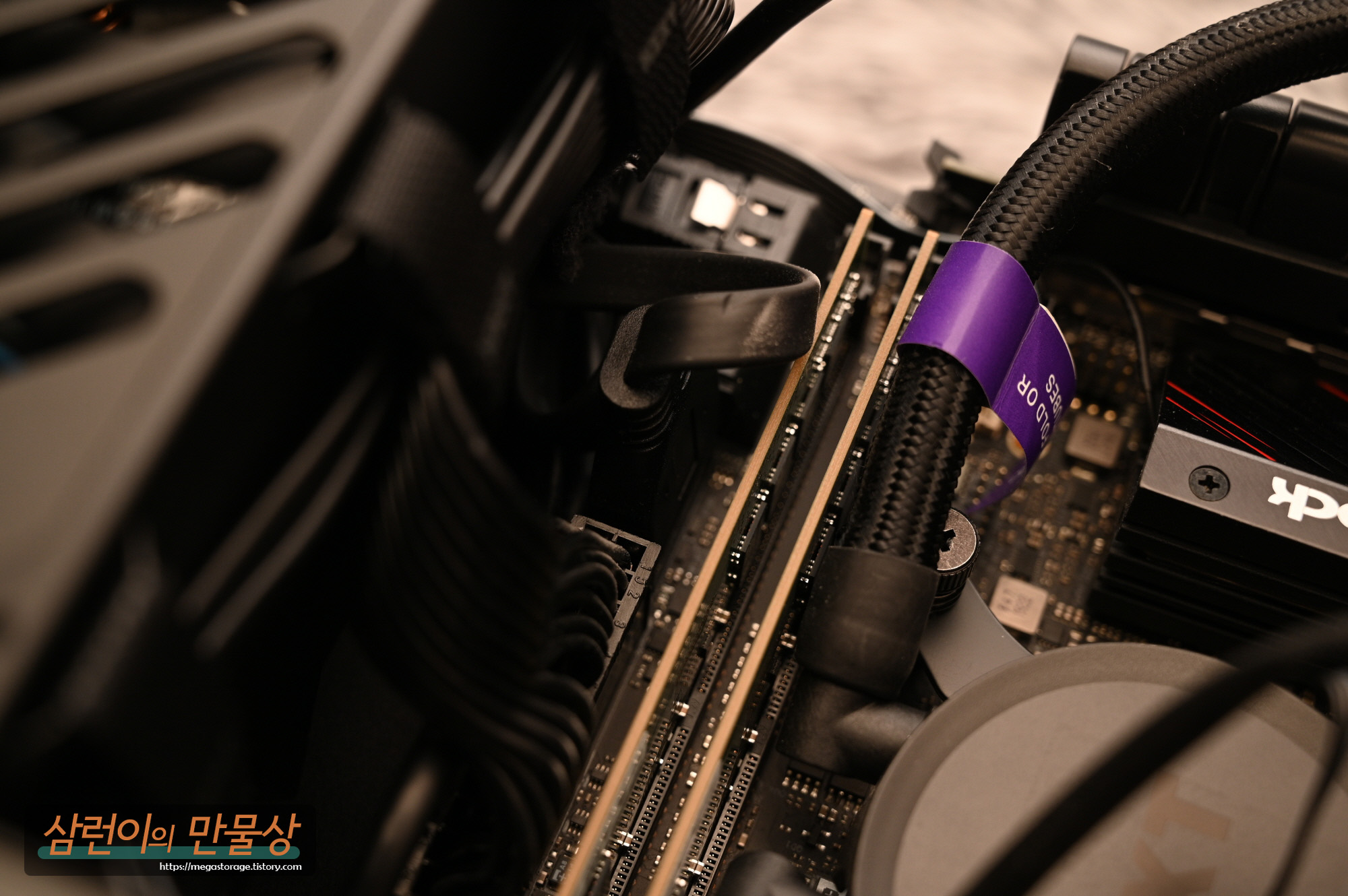

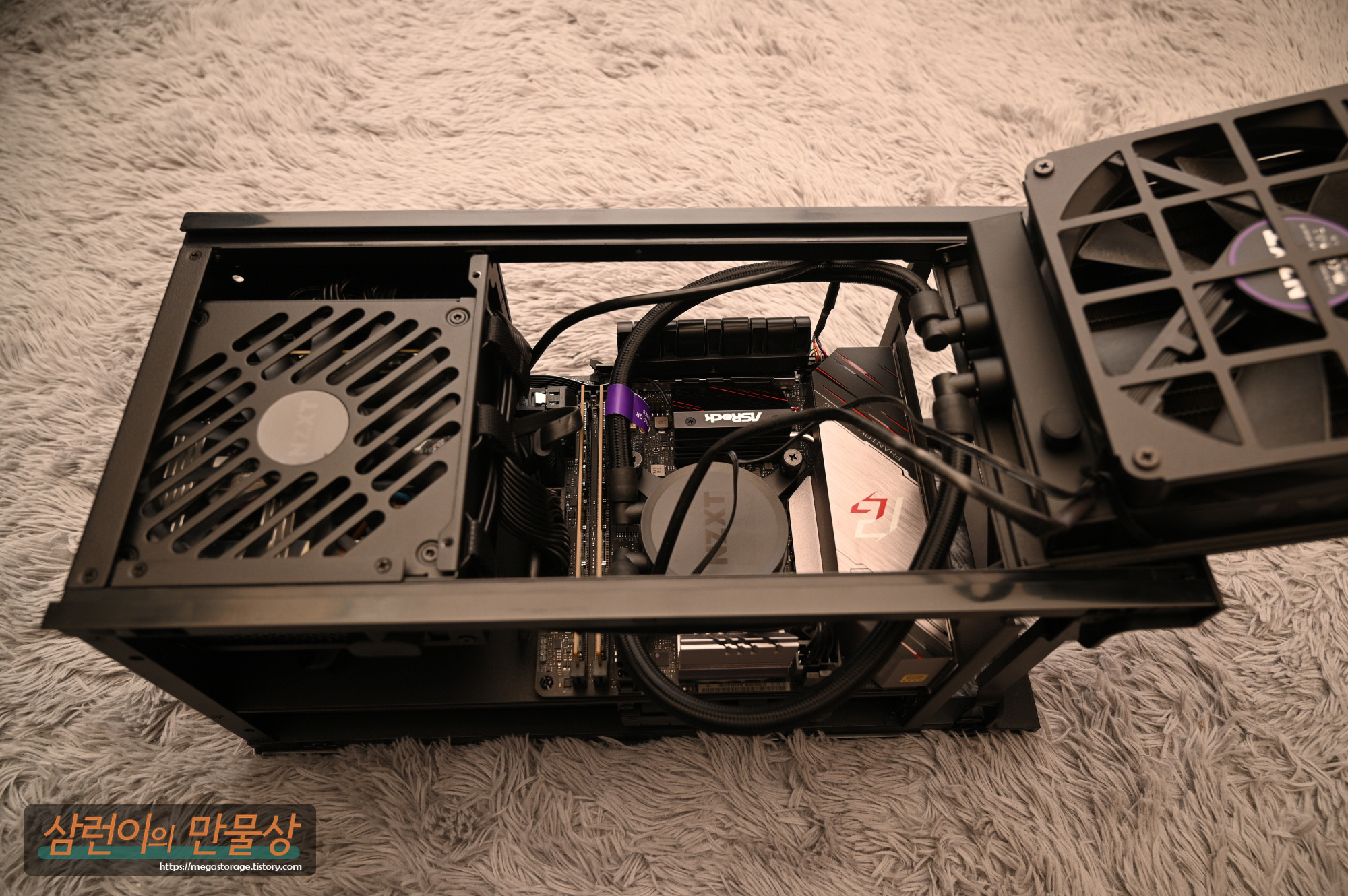

  먼저 NZXT H1의 케이스를 열고 1열 라디에이터를 열어서 메인보드가 보여지도록 만들어줍니다.

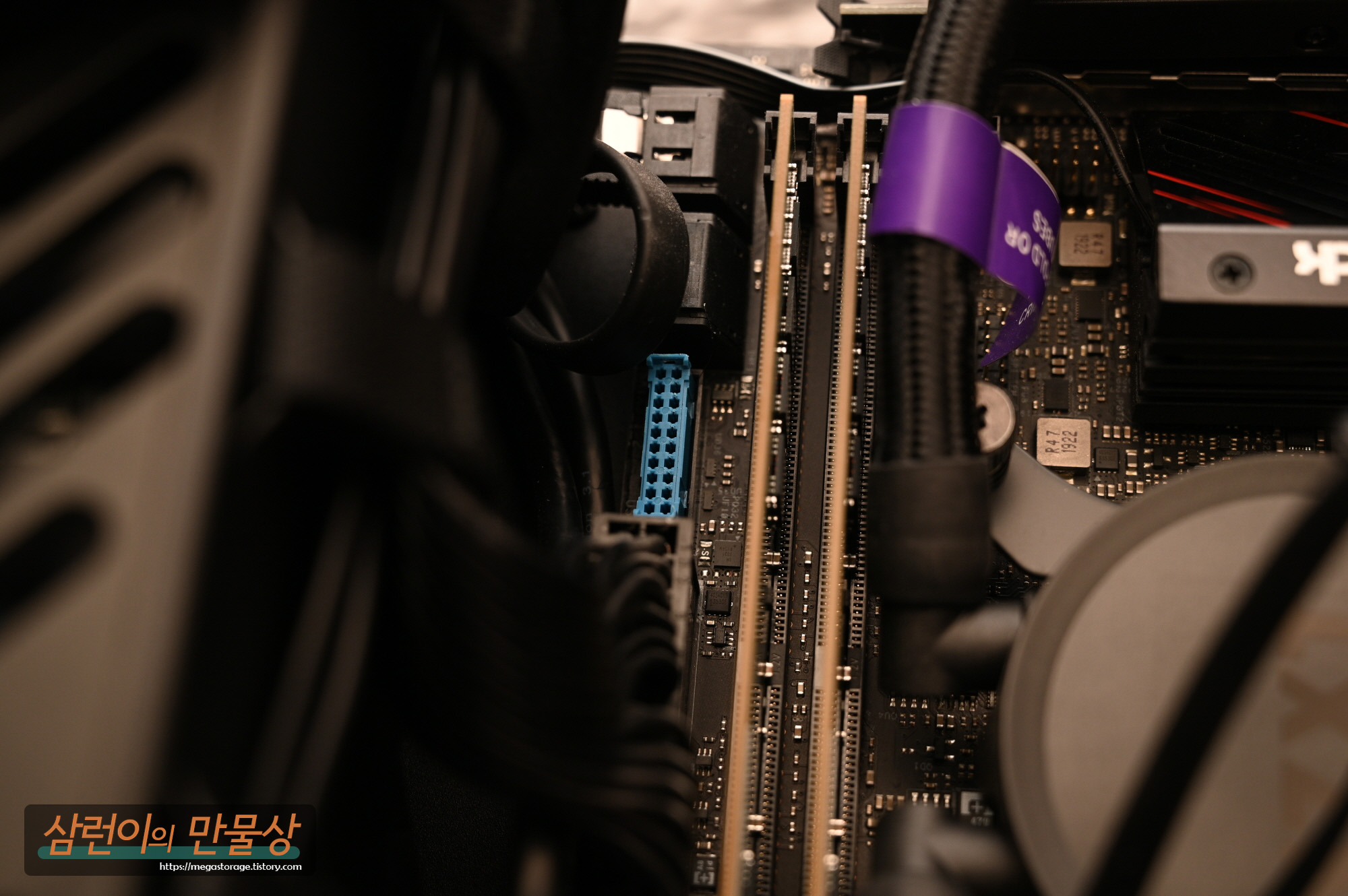

  첫번째로 USB 3.0 20핀 케이블을 제거해야 합니다. 근데 잘 안빠져서 힘 있게 뽑으니..

  무뽑기가 되었습니다-_-; 아니 이게 무슨일이죠?

  니퍼로 뽑아서 잘 장착해줬습니다.

  케이스에서 나오는 2개의 케이블이 올바르게 있는지 먼저 확인한 후..

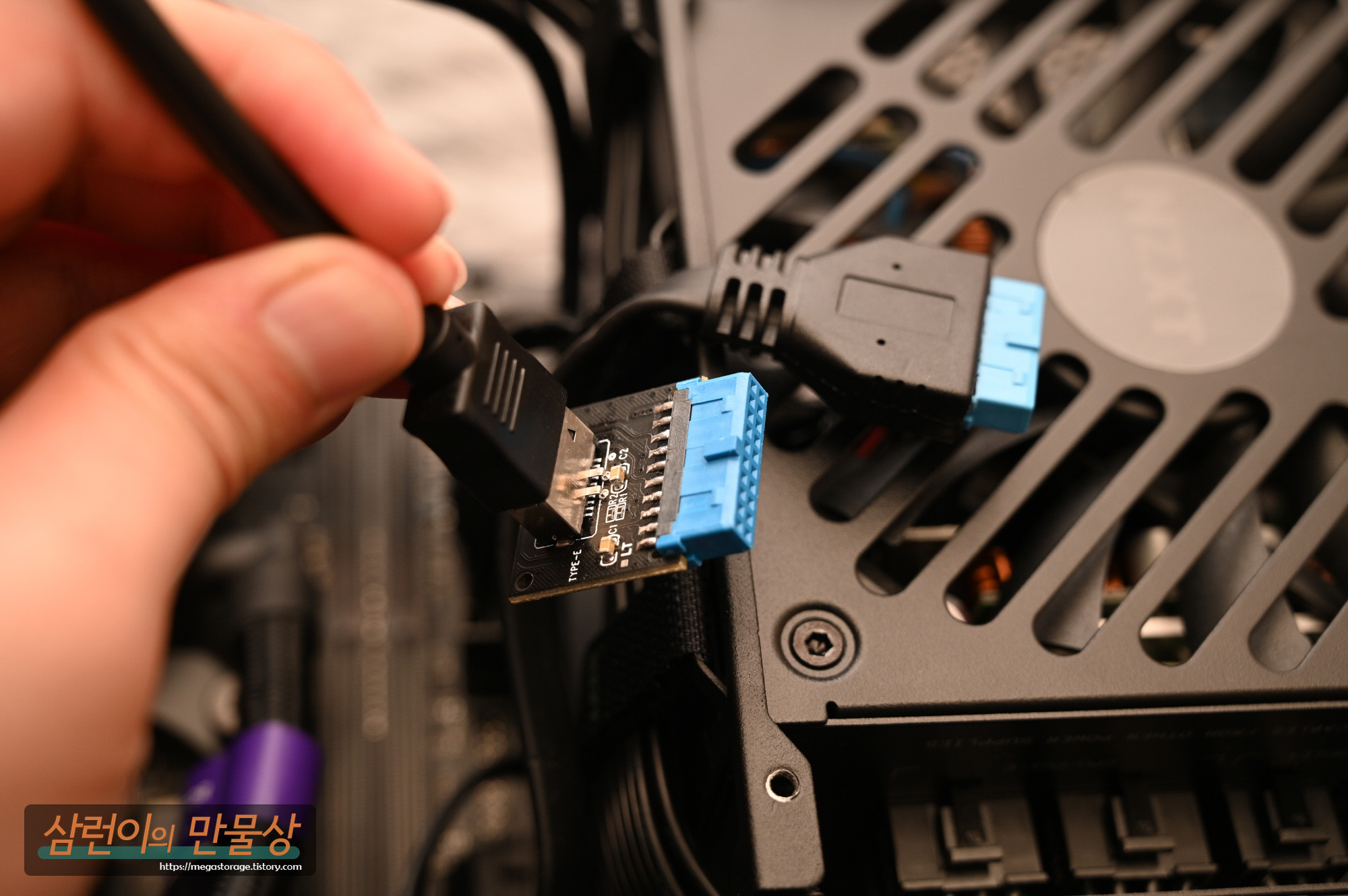

  USB Type-E 케이블을 젠더의 USB Type-E 포트에 연결합니다.

  그리고 Y 케이블의 Male에 연결하고 남은 20핀 케이블도 Y 케이블의 남은 1개의 Male 부분에 연결합니다.

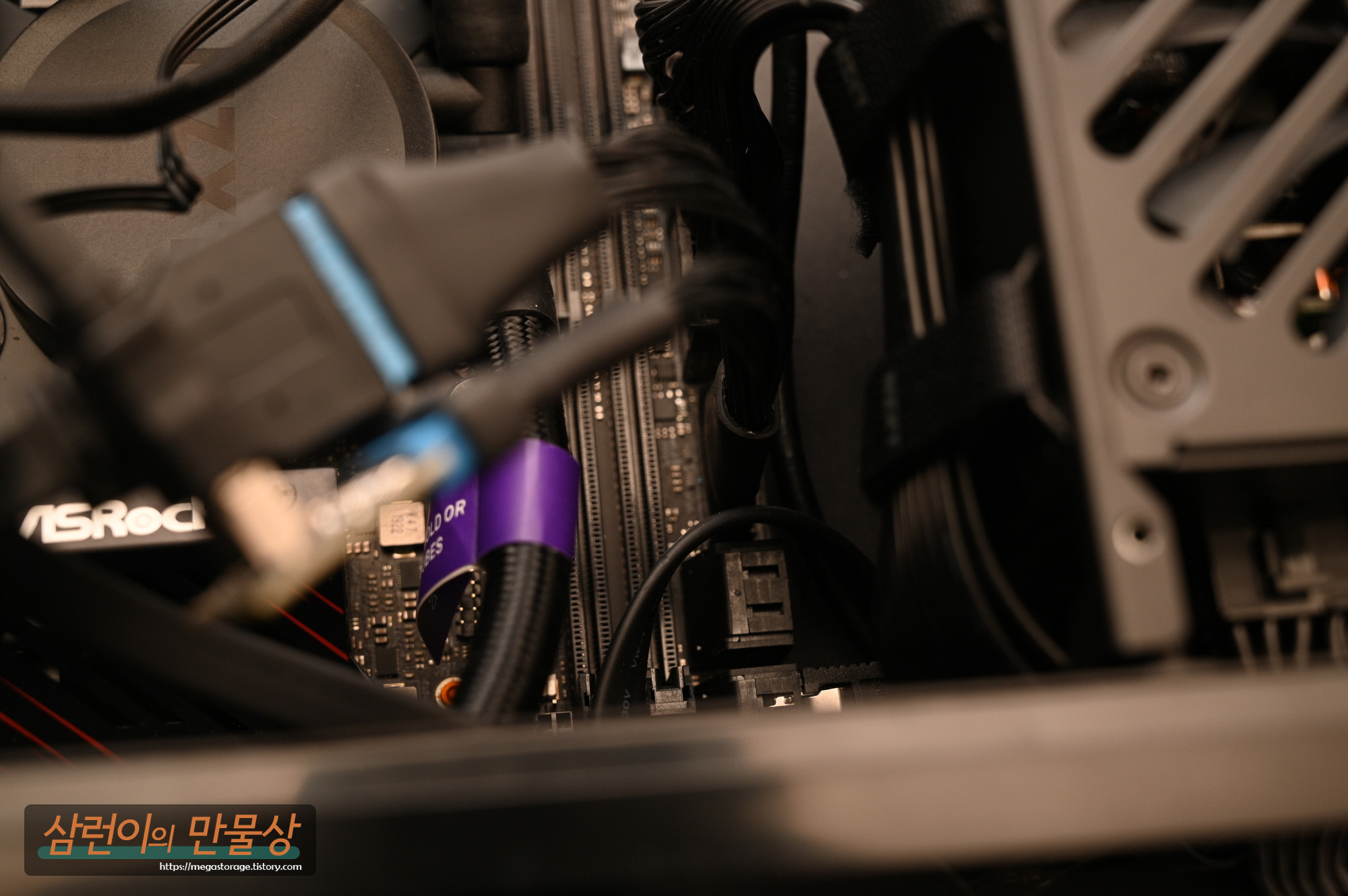

  그리고 반대쪽을 메인보드에 연결합니다. 이렇게 설치가 끝났습니다.

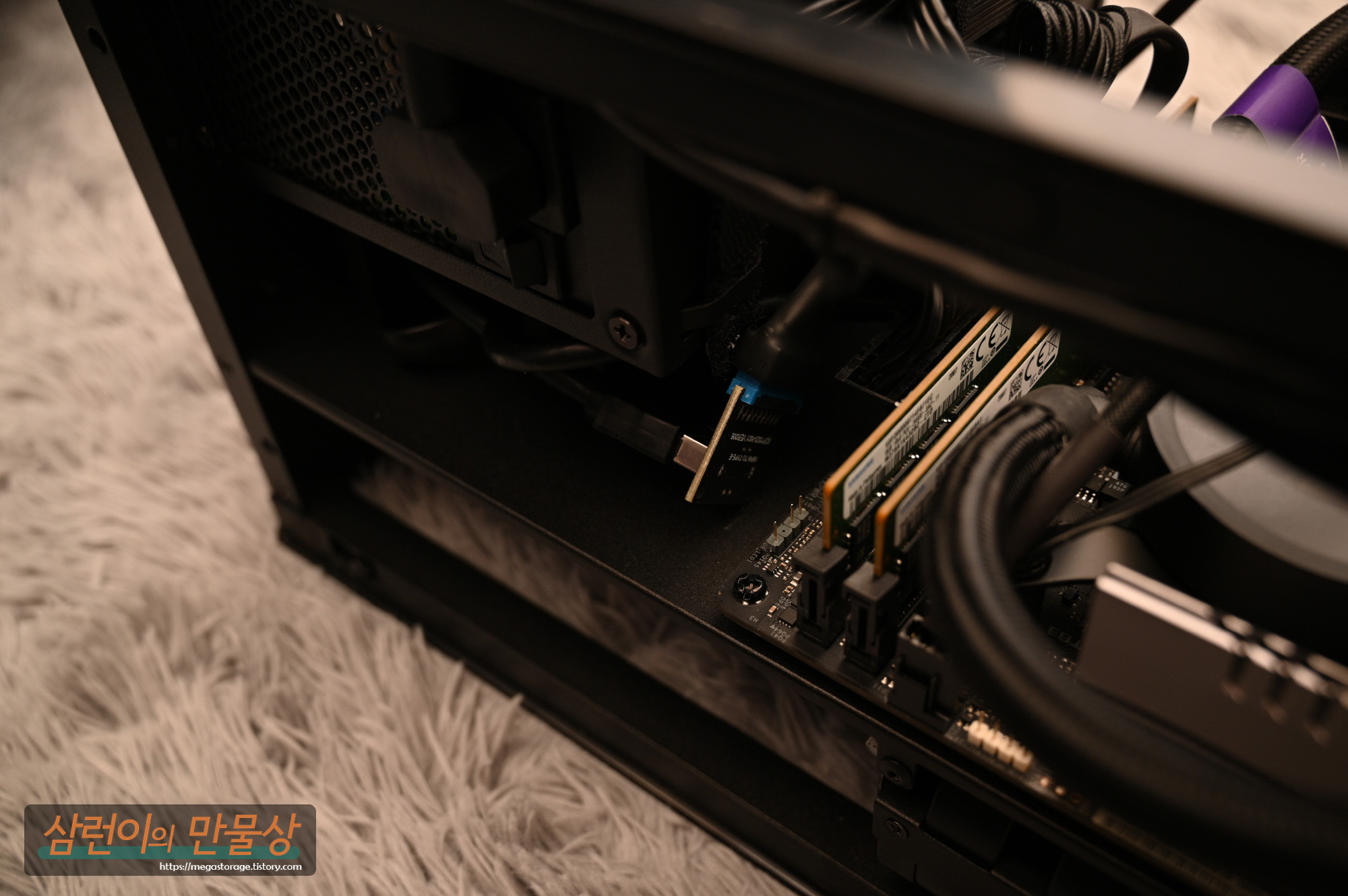

  생김새를 보아, USB Type-E to USB 3.0 20핀 젠더는 절연 처리가 필요할듯 합니다. 딱히 둘 곳이 없어서 저렇게 뒀는데, 잘못하면 쇼트나겠네요. 일단 이렇게 두고.. 다음 분해때 절연처리를 하려고 합니다.

  동작 확인

  테스트 목적으로 메모리 카드 리더기 2개를 연결했습니다. USB-C 포트에는 32GB XQD가, USB Type-A 포트에는 128GB microSD가 연결되어 있습니다.

  그리고 정상적으로 인식되었습니다. 통신속도도 아주 빠르게 잘 나옵니다. 대만족입니다.

  마무리...

  진작에 찾아서 작업할껄 그랬습니다. 케이스 전면에서 바로 사용 가능한 USB 포트가 1개뿐이라 불편했고 USB 허브를 주렁주렁 달아놓지 않아도 됐었거든요. 이렇게 자가 업글을 했으니, 오래 오래 사용해야겠습니다. 지금까지 NZXT H1의 USB-C 포트를 사용하는 방법에 대해서 소개해드렸습니다. 감사합니다. :)
