  서론

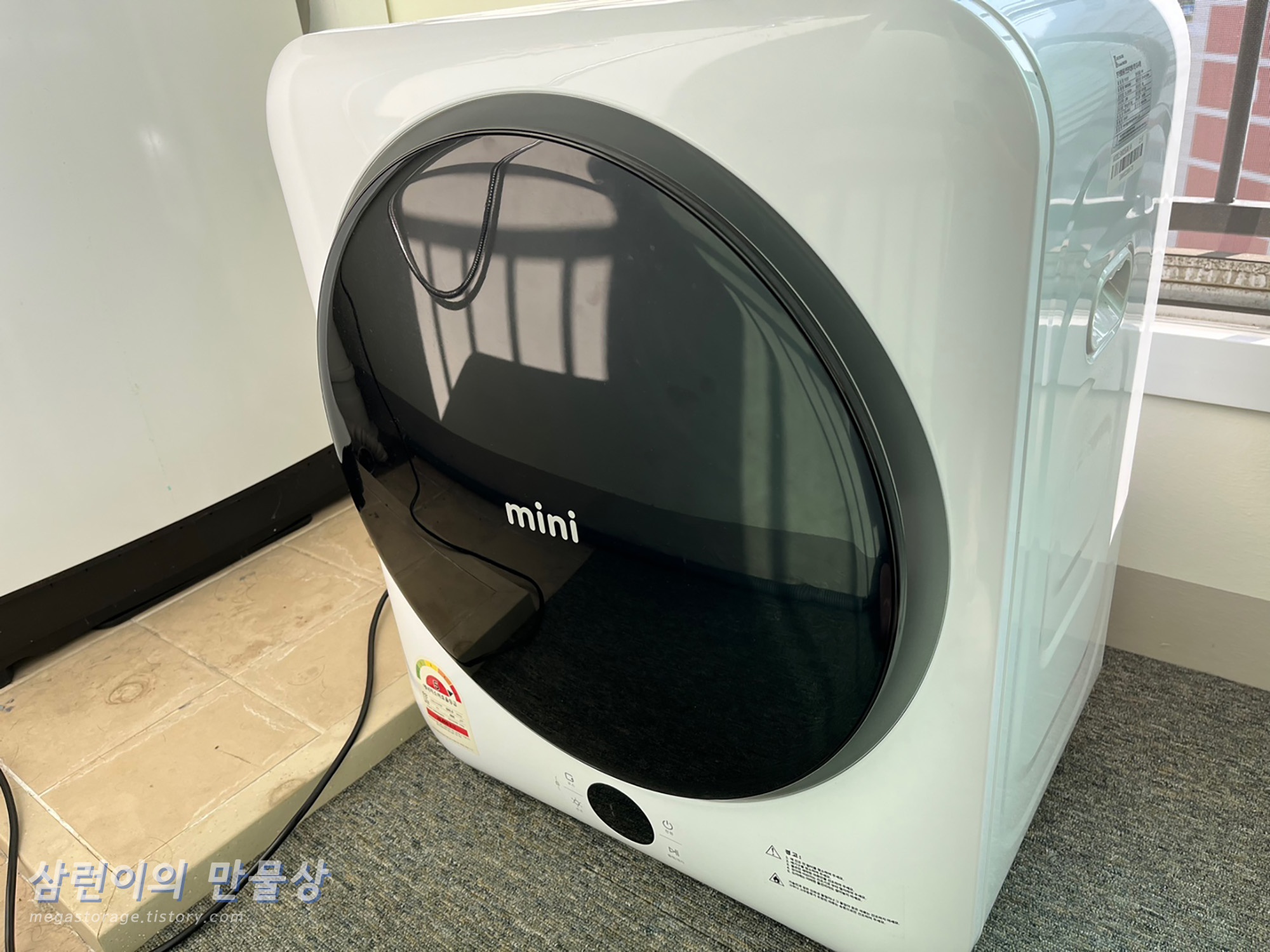

  2022년 10월에 구매한 후 현재까지 잘 써오고 있는 미니 건조기가 있습니다. 바로 위니아 전자의 미니 건조기인 'EWR03SGW' 입니다. 본 블로그에 사용기도 작성했습니다. (https://megastorage.tistory.com/368)

[건조기] 작고 아담한 소형 건조기, 위니아 mini 건조기 3KG (EWR03S) 2개월 사용기

  그리고 2024년 4월의 어느 날. 세탁을 마친 후 건조기를 사용하기 위해 가동을 했는데, 뭔가 이상한 소리가 납니다. 평소에는 "우우웅~" 하는 소리와 함께 내부 드럼통이 돌아가는 소음이 발생 되었는데, 지금은 "우웅......" 소리만 들리고 내부 드럼통이 돌아가지 않습니다. 무슨 일일까요..? 아무 생각 없이 건조기를 켜놓고 외출을 했고, 3시간 뒤 집에 돌아온 후 동작이 끝난 건조기를 열어봤을 땐 충격과 공포였습니다. 건조가 매우 매우 덜 된 상태였던 것입니다.

  분명히 베란다 창문 다 열어놓았기 때문에 습도 낮아서 건조 잘 됐어야 했는데 왜....? 라는 생각이 들었습니다. 우선 건조기에 있는 세탁물들을 건조대에 다 널었고, 아까 들었던 건조기의 이상한 동작 소리가 생각나서, 내부 드럼통을 손으로 움직여봤습니다. 느낌이 이상합니다. 너무 부드럽게 잘 돌아갑니다. 평소에 드럼통을 손으로 움직이면, 안에서 무언가가 잡고 있는 듯한 힘이 걸려서 잘 돌아가지 않습니다. 그런데 지금은 매우 부드럽게 돌아갑니다. 힘이 걸리던게 풀린 것 같은 느낌입니다. 그래서 제가 내린 결론은 "내부 드럼통을 잡고 있던 벨트가 끊어진 것 같다. 원인을 찾아보자!" 였습니다.

  유투브에서 찾아보니 미니건조기의 벨트나 고무링을 자가교체하는 영상이 있었습니다. 그런데 3kg 미니건조기의 대부분은 동일한 중국 공장에서 외관 디자인만 살짝 바뀌어 판매되는 OEM 제품이 대부분이라서, 미니건조기 후면을 분해하면 검정색 벨트 1개와 다른 무언가를 돌려주는 주황색 고무링 1개가 보였습니다. 그러나 위니아 전자의 3kg 미니건조기는 자체 디자인 및 생산 제품이라서, 유투브에서 볼 수 있는 자가교체 영상으로 쉽게 해결할 수 없습니다.

  우선, 내부 디자인이 어떻게 되어 있는지 알아야 합니다. 그래서 분해를 시작했습니다.

  위니아 미니건조기 분해

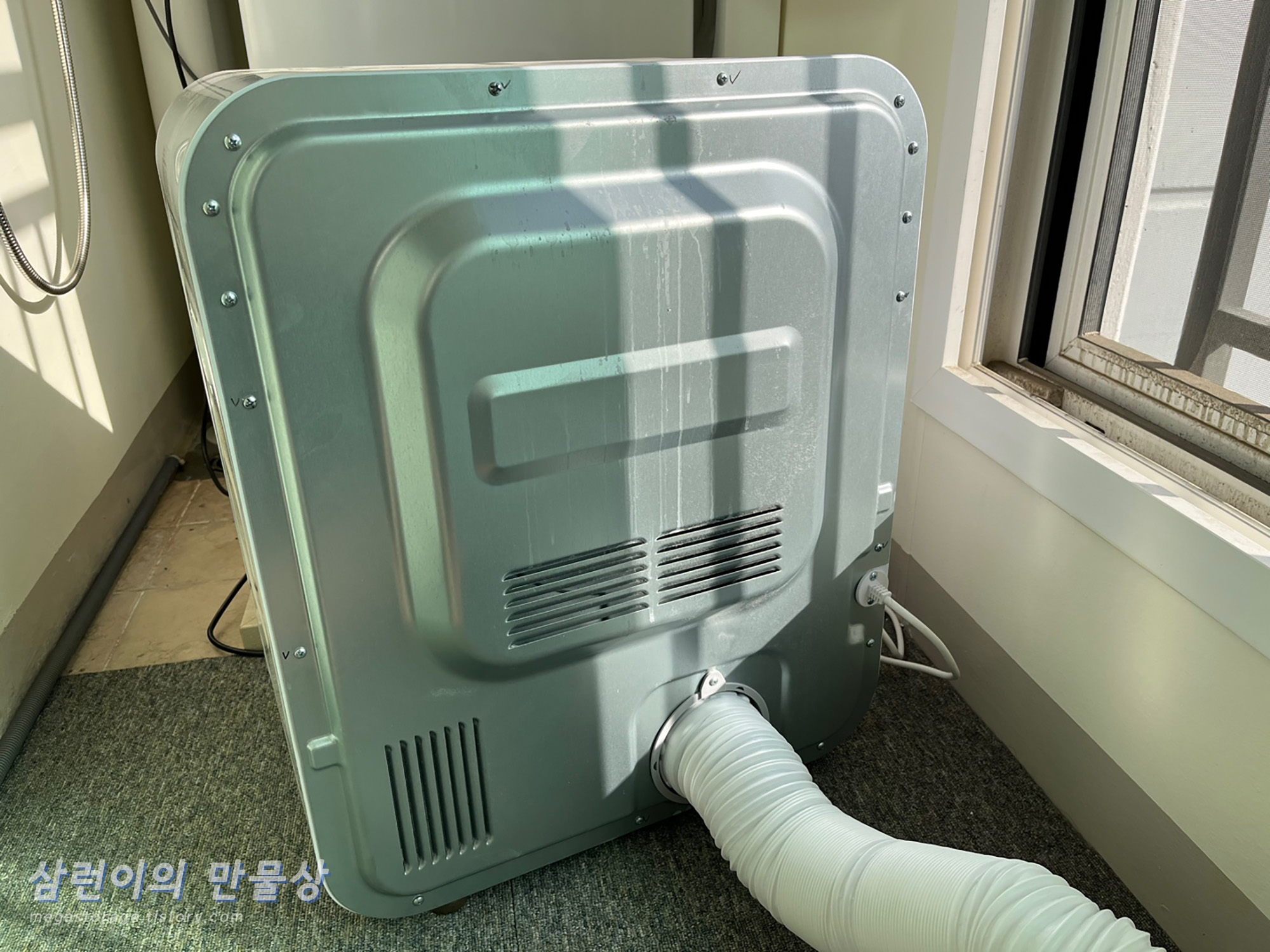

  위니아 미니건조기 후면의 나사를 모두 풀어줍니다. 정말 많습니다.

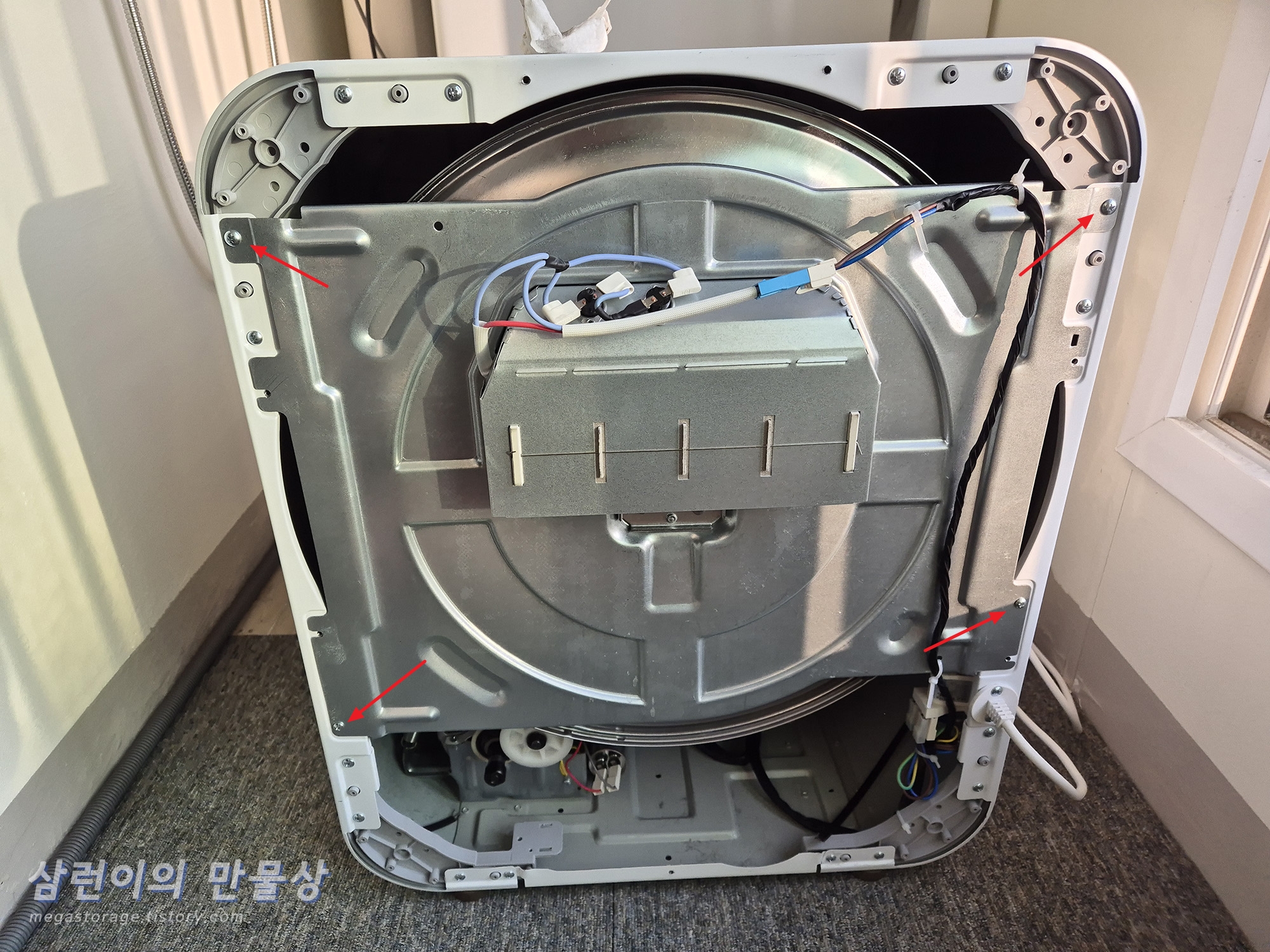

  후면을 분리 했다면, 내부 드럼통을 분리하기 위해 나사 4개를 더 풀어줍니다.

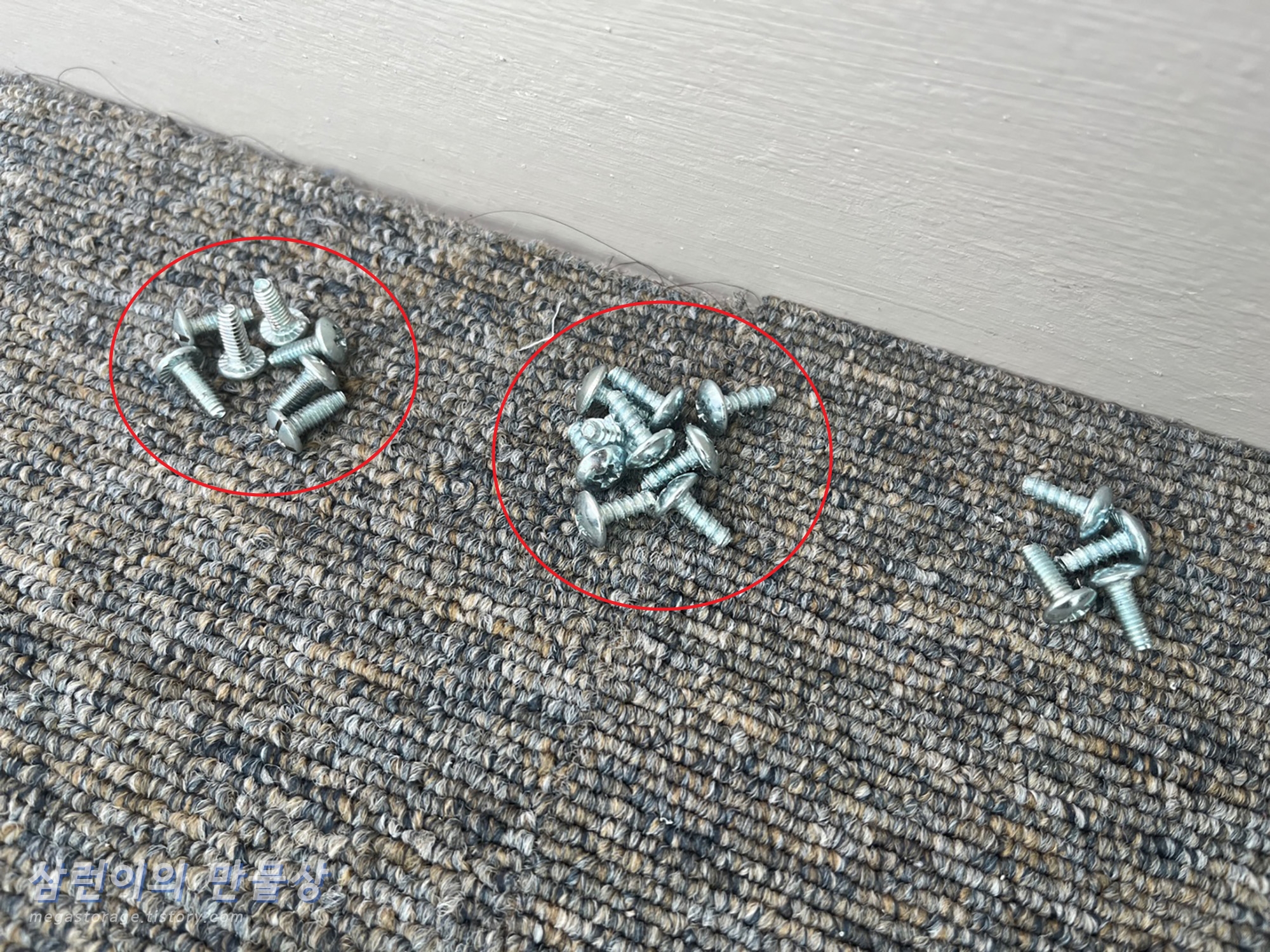

  나사는 2종류로 되어 있습니다. 분해할 때 어떤 나사가 어느 위치에 들어가야 하는지 꼭 표시를 해두세요.

  드럼통이 돌지 않았던 이유

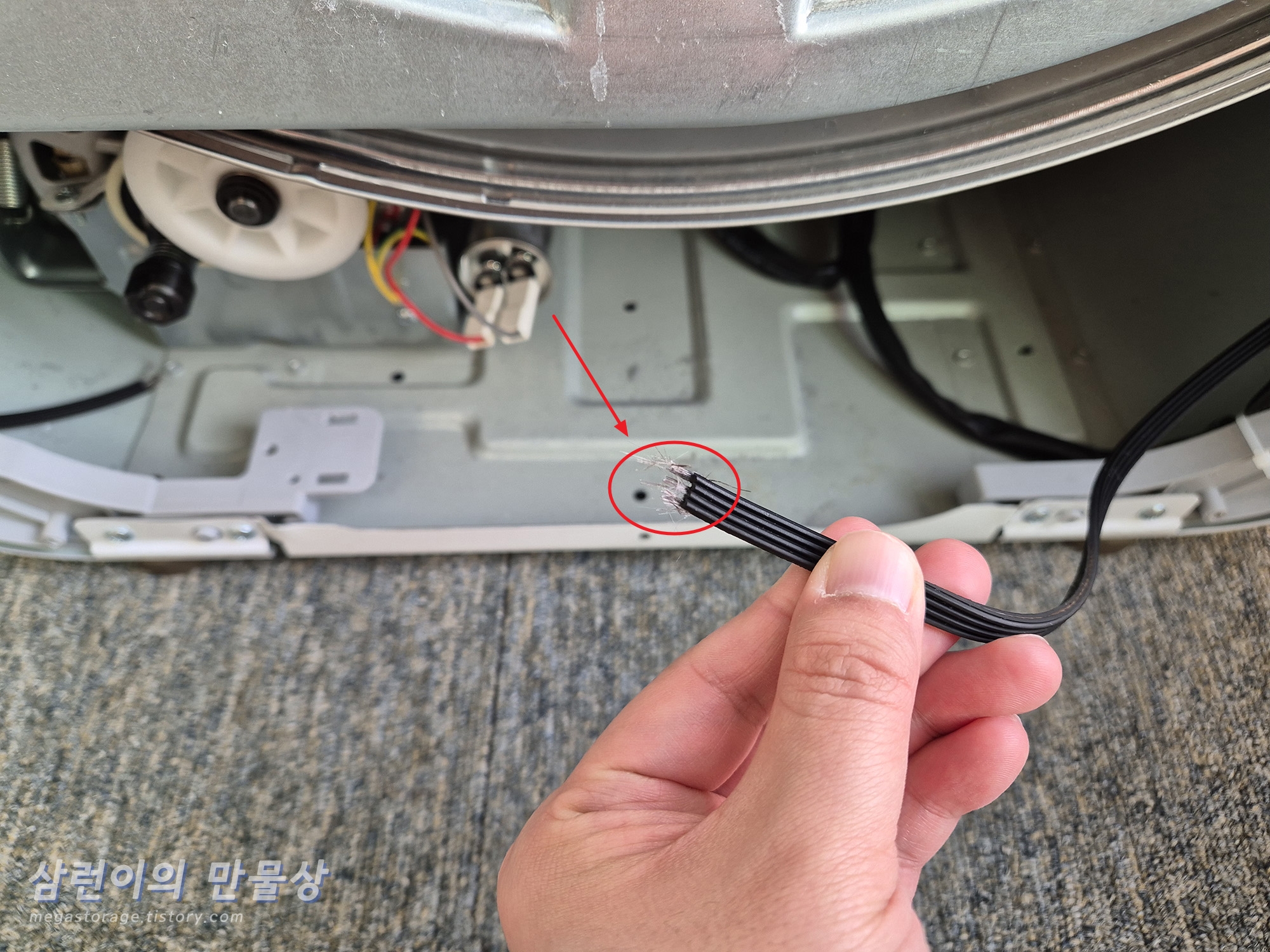

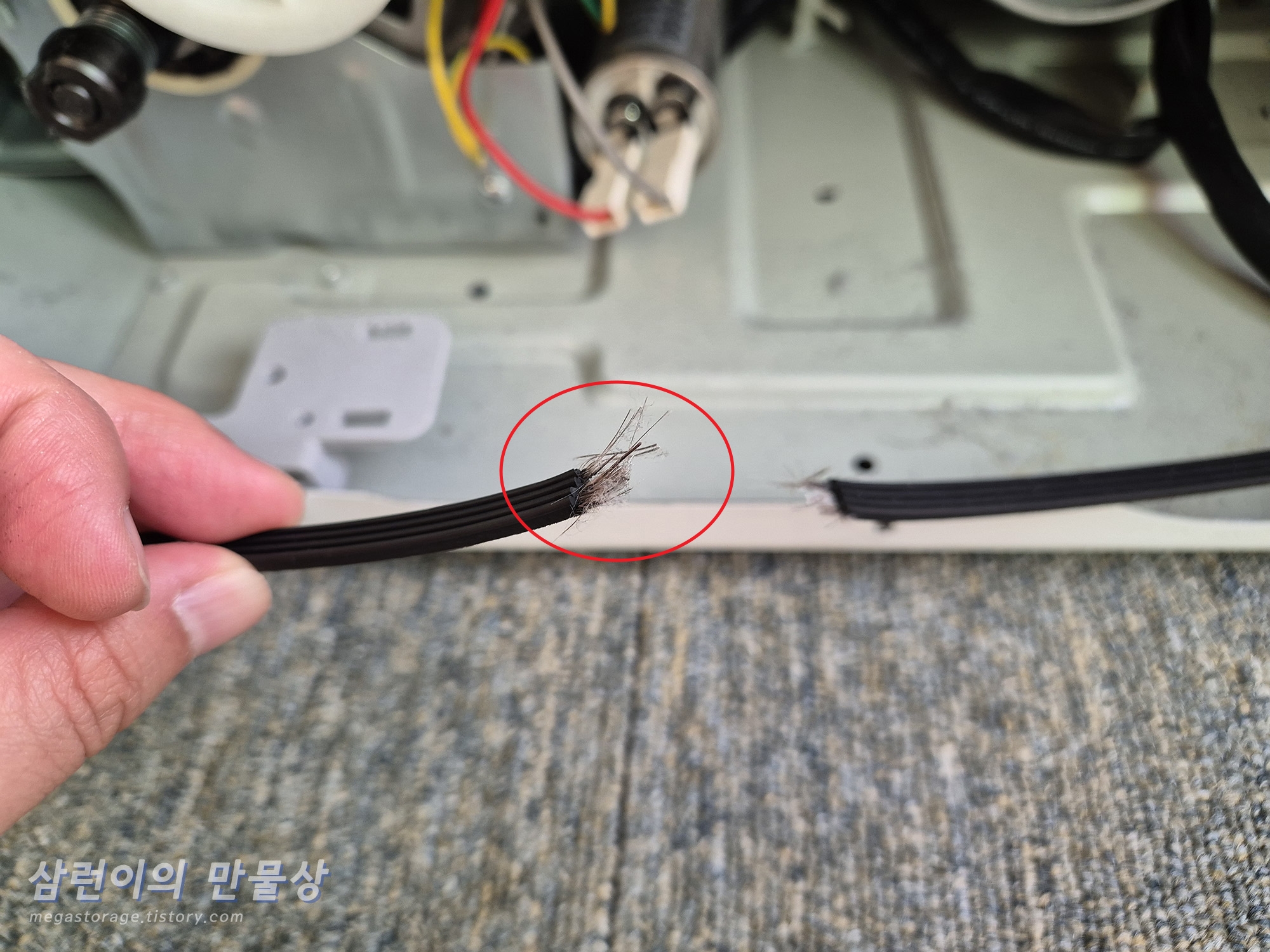

  예상했던 것과 같이, 내부 드럼통을 회전시킬 때 사용되는 고무 벨트가 끊어졌습니다. 정말 열심히 잘 버텨주다가 끊어진 것으로 보입니다. 구입한 지 1년이 지났고, 건조기를 일주일에 한 번 또는 두 번 사용했으므로 100회 정도 가동했습니다. 건조기에 넣는 세탁물의 양이 많다보니 건조기 가동 시간은 평균 1시간 30분 정도 됩니다. 150시간 정도 되는데.. 150시간만에 끊어졌습니다. 이게 말이 되나요? 고무 벨트의 내구성이 너무 약한 것 아닌가 하는 생각이 듭니다.

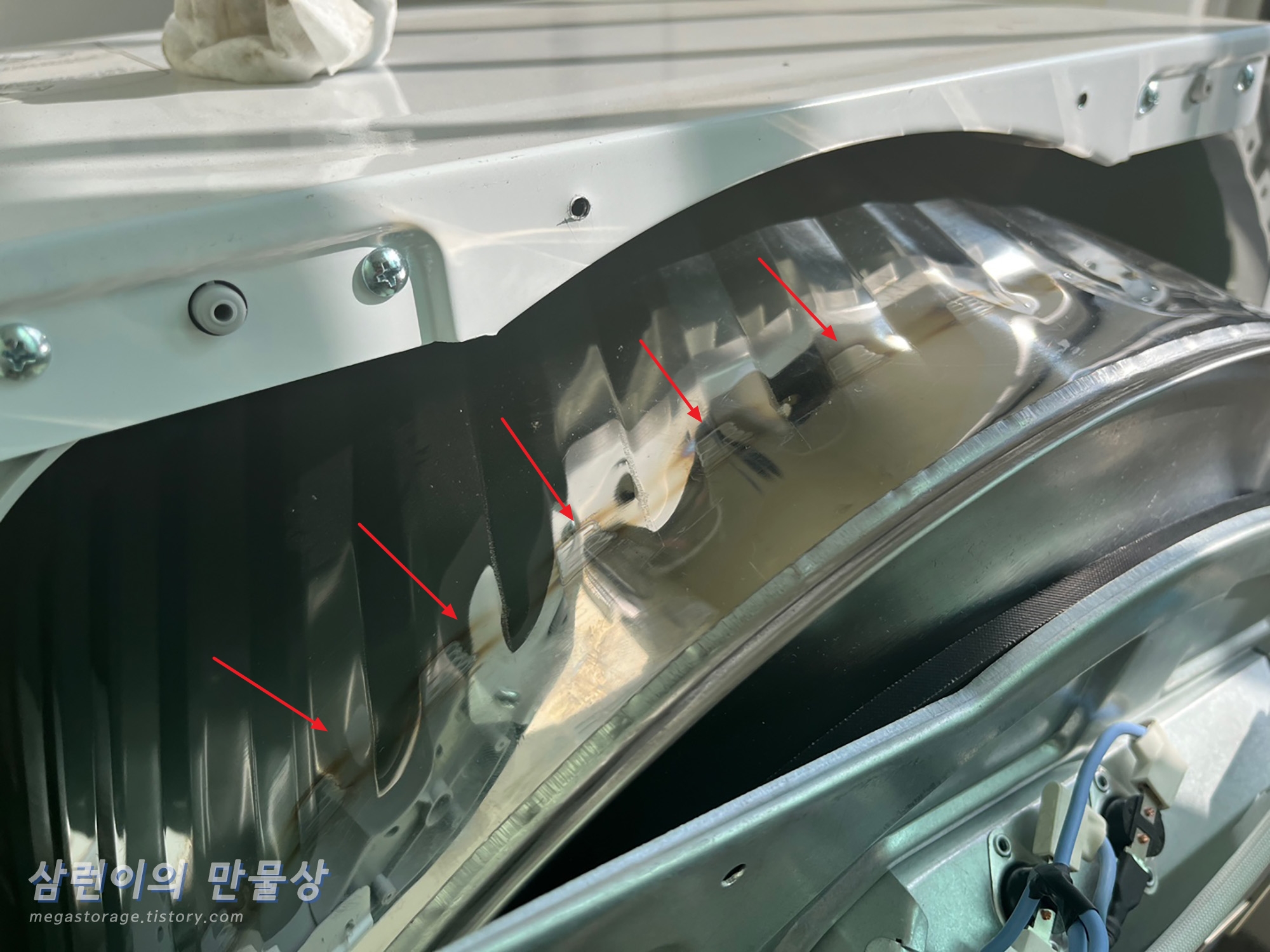

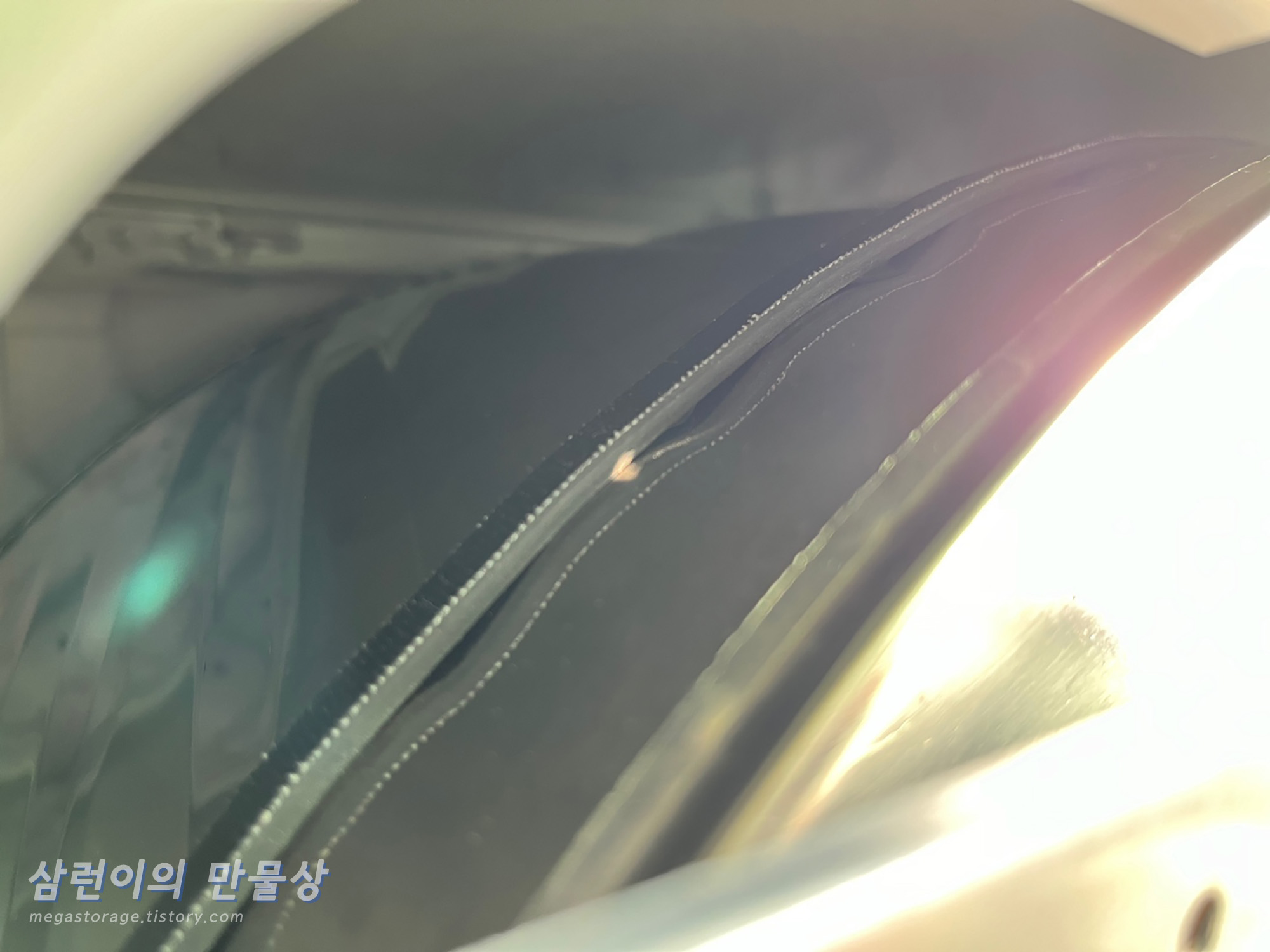

  고무 벨트가 드럼통 바깥 부분에 고정되어 돌아갔던 것으로 보입니다. 흔적이 있습니다. 드럼통이 뜨겁게 달궈지면서 고무 벨트가 점점 삭아버렸던 것 같습니다.

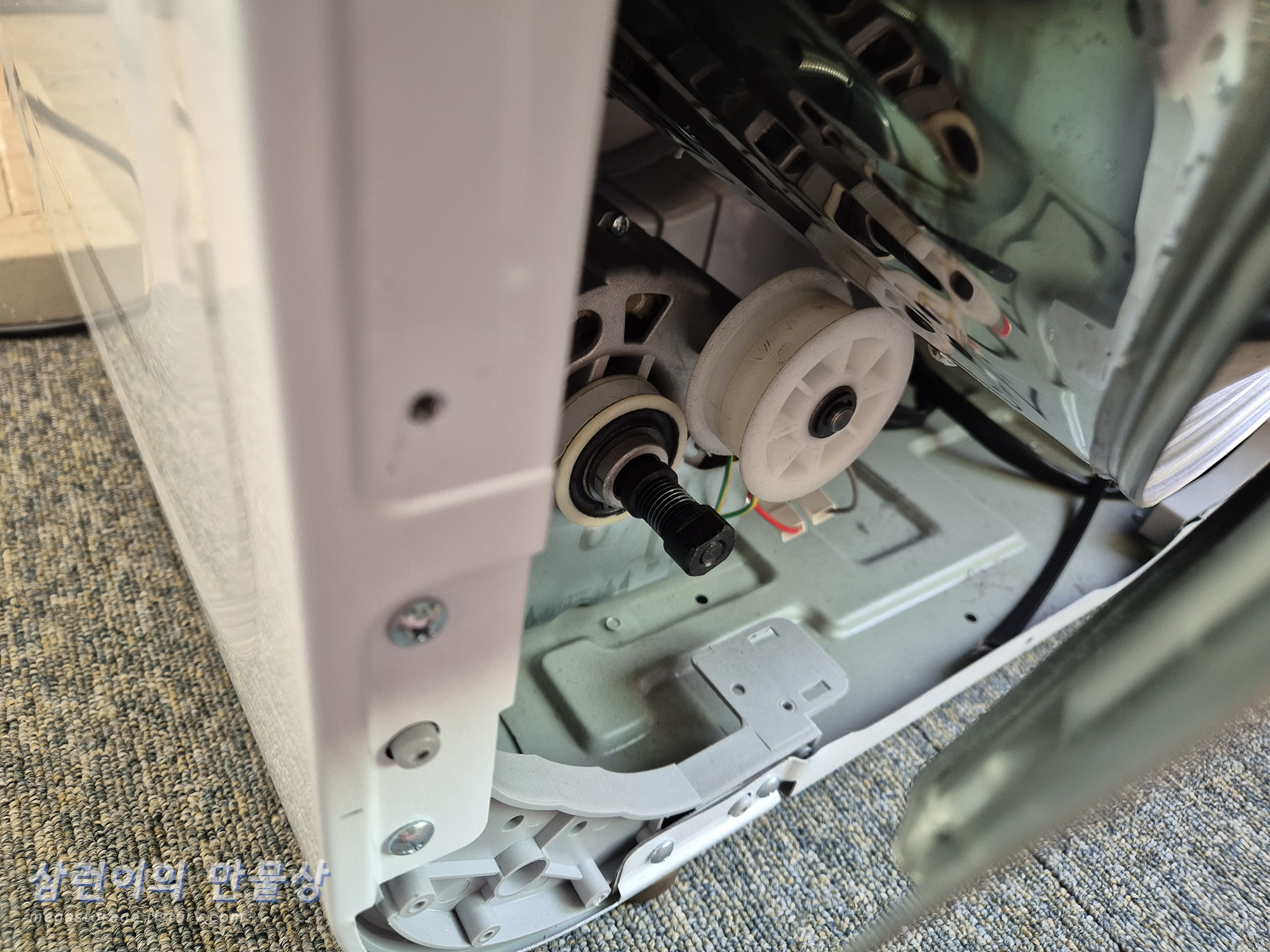

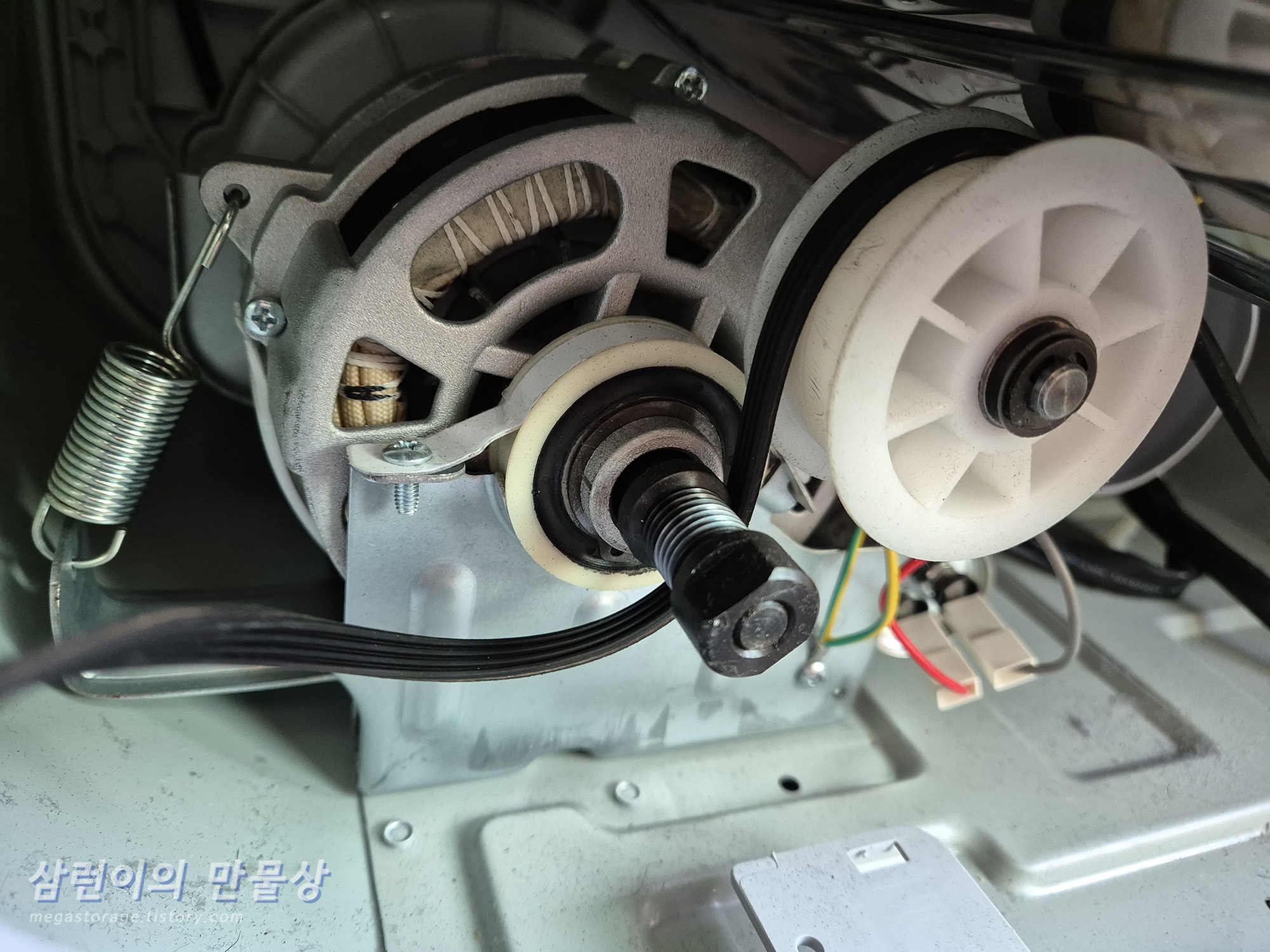

  고무 벨트가 모터에 위 사진과 같은 모양으로 걸쳐있지 않았을까 싶습니다.

  드럼통 구동 벨트 구매 및 교체

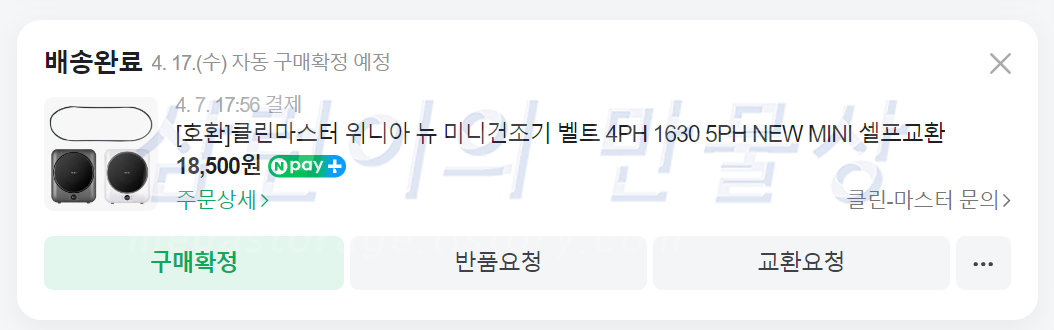

  - 구매처 : https://smartstore.naver.com/clean-master/products/8486367428

미니건조기 벨트 : 클린-마스터

  그래서 저는 고무 벨트를 직접 구매 후 교체를 하기로 결정했습니다. 위니아 전자에 A/S 접수 시 6만원 좀 넘게 나온다고 합니다. 인터넷에서 찾아보니 '4PH 1630'을 구입하면 되고, 위 링크에서 "18,500원 + 택배비 3,000원"에 구입할 수 있었습니다. 네이버페이 멤버쉽 가입하셨다면 최대 1,570 포인트를 적립받을 수 있으므로 체감 구입가는 2만원 입니다. 2개 살까..? 하다가, 그냥 나중에 또 끊어지면 그 때 구입하려고 합니다.

  주문 다음 날에 도착했습니다.

  고무 벨트가 올바르게 온 것인지 비교를 해봅니다.

  하나는 세상을 떠나버린 기존 고무 벨트, 다른 하나는 이번에 새로 구입한 고무 벨트입니다. 길이가 동일합니다. 제대로 구매한 것이 맞습니다.

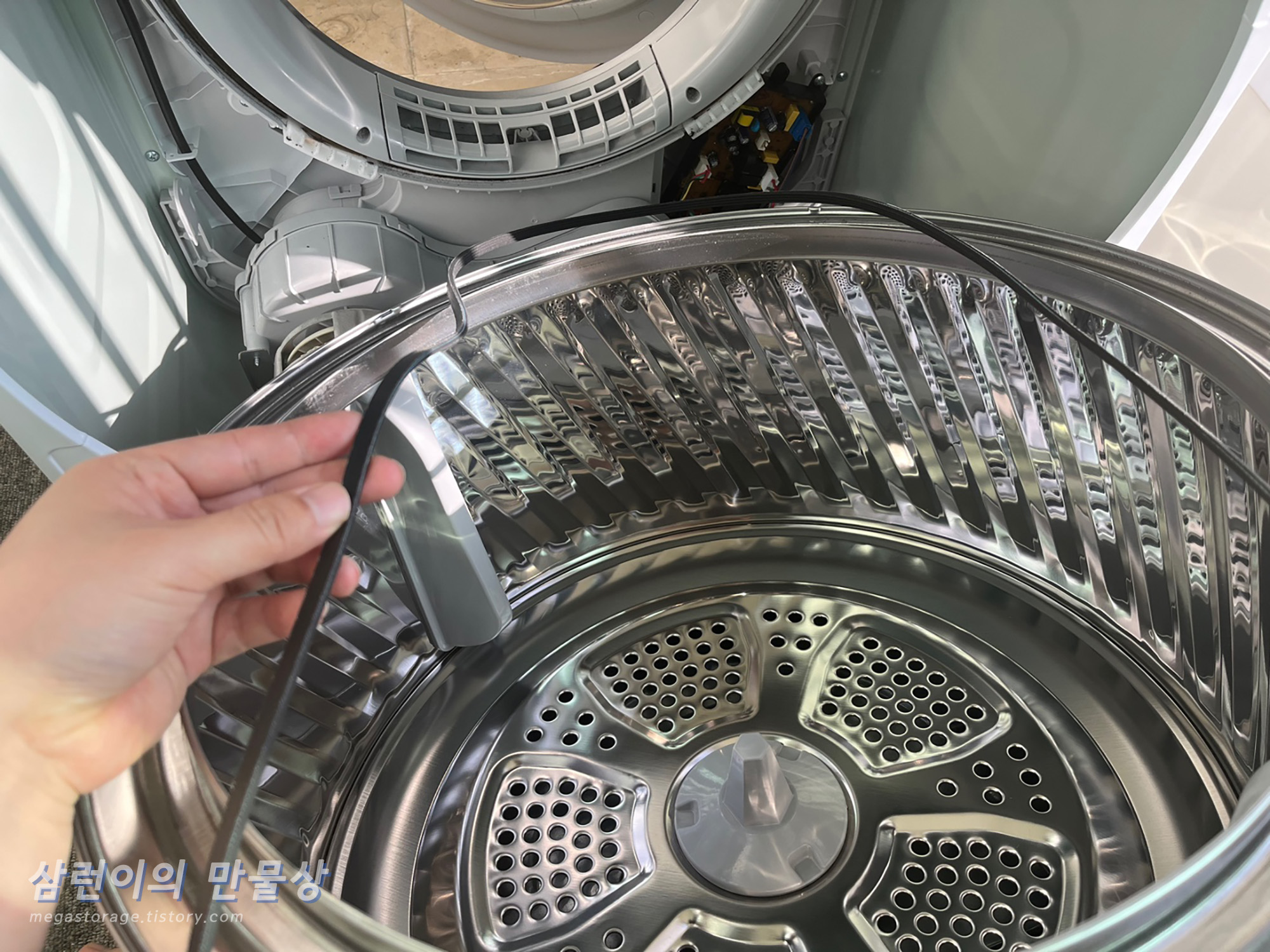

  드럼통을 바깥으로 빼낸 후 고무 벨트를 넣습니다. 이렇게 하지 않고 뒤쪽에서 넣으려면 케이블 타이를 절단해야 하고 전선 케이블을 뽑아야 하는 번거로움이 있습니다.

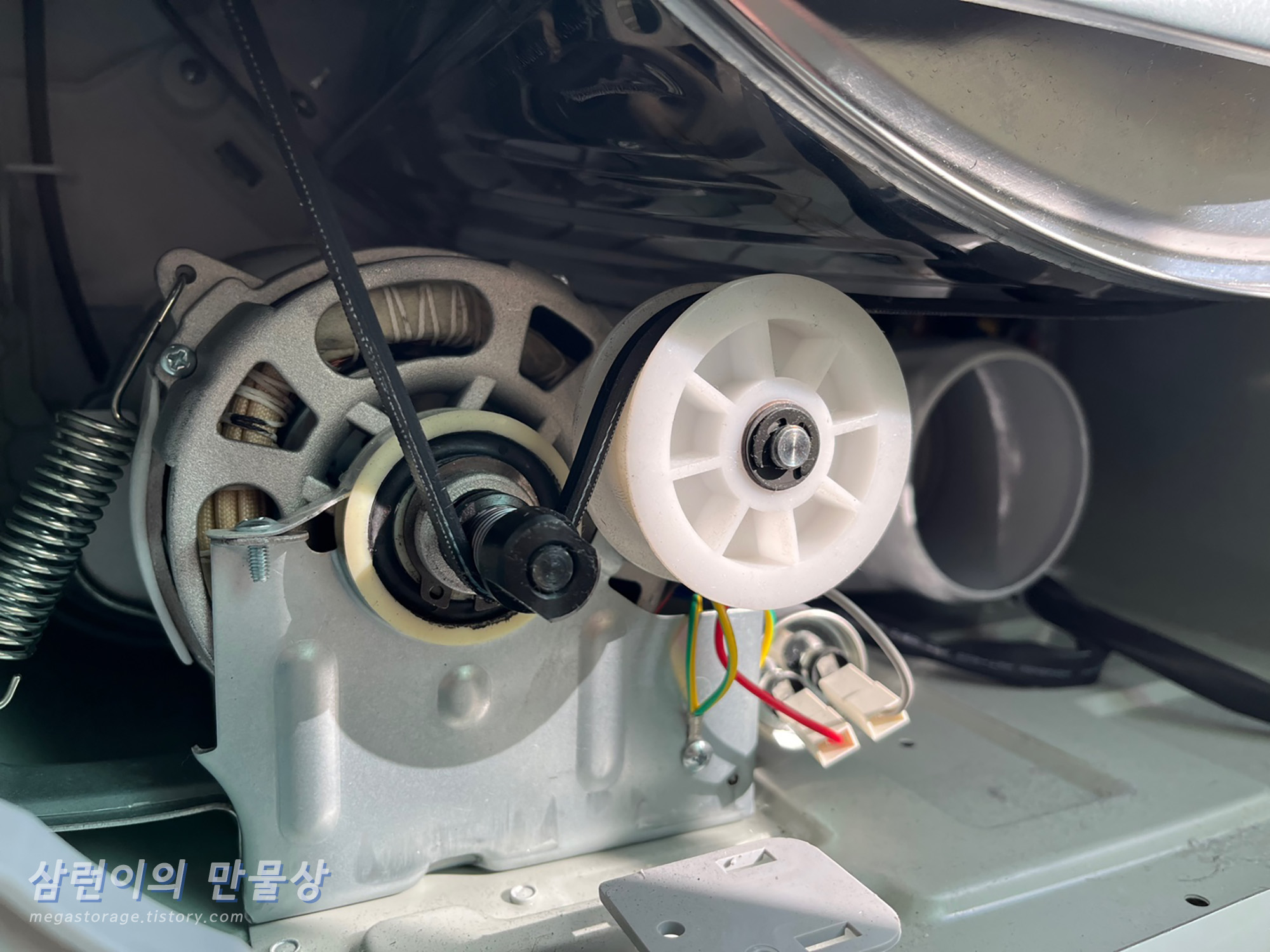

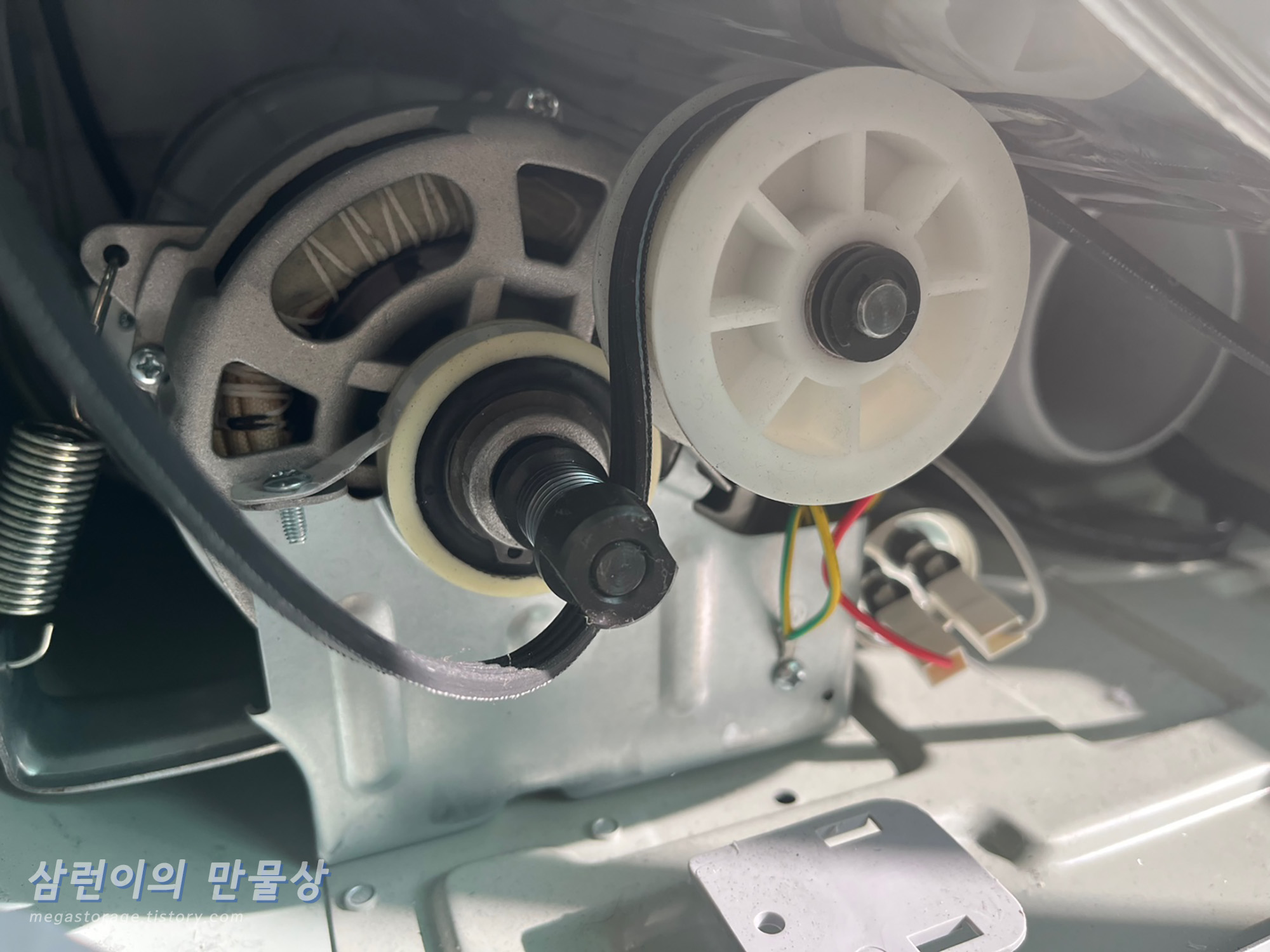

  그리고 고무 벨트를 모터에 걸칩니다. 고무 벨트의 한쪽 면은 밋밋하고, 다른 면은 라인이 있습니다. 라인이 있는 부분을 모터의 홈에 맞게 위치해주면 됩니다.

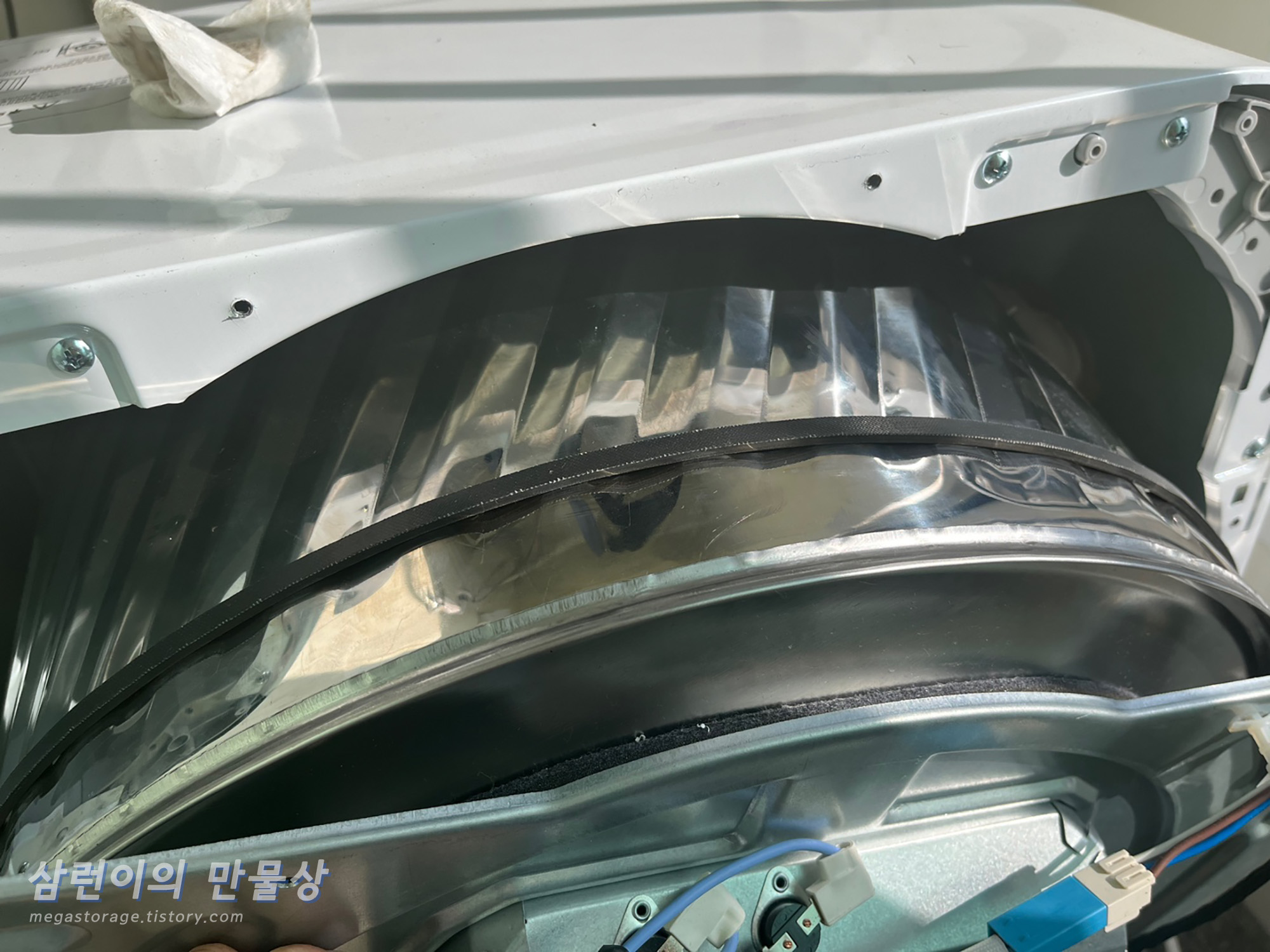

  그리고 고무 벨트의 다른 부분을 드럼통 바깥에 있는 흔적 부분에 똑같이 위치시켜줍니다. 고무 벨트 교체가 완료되었습니다.

  그리고 드럼통을 고정시켜줍니다.

  후면 판을 조립하기 전에 고무 벨트가 올바른 위치에 있는지 다시 한 번 확인합니다.

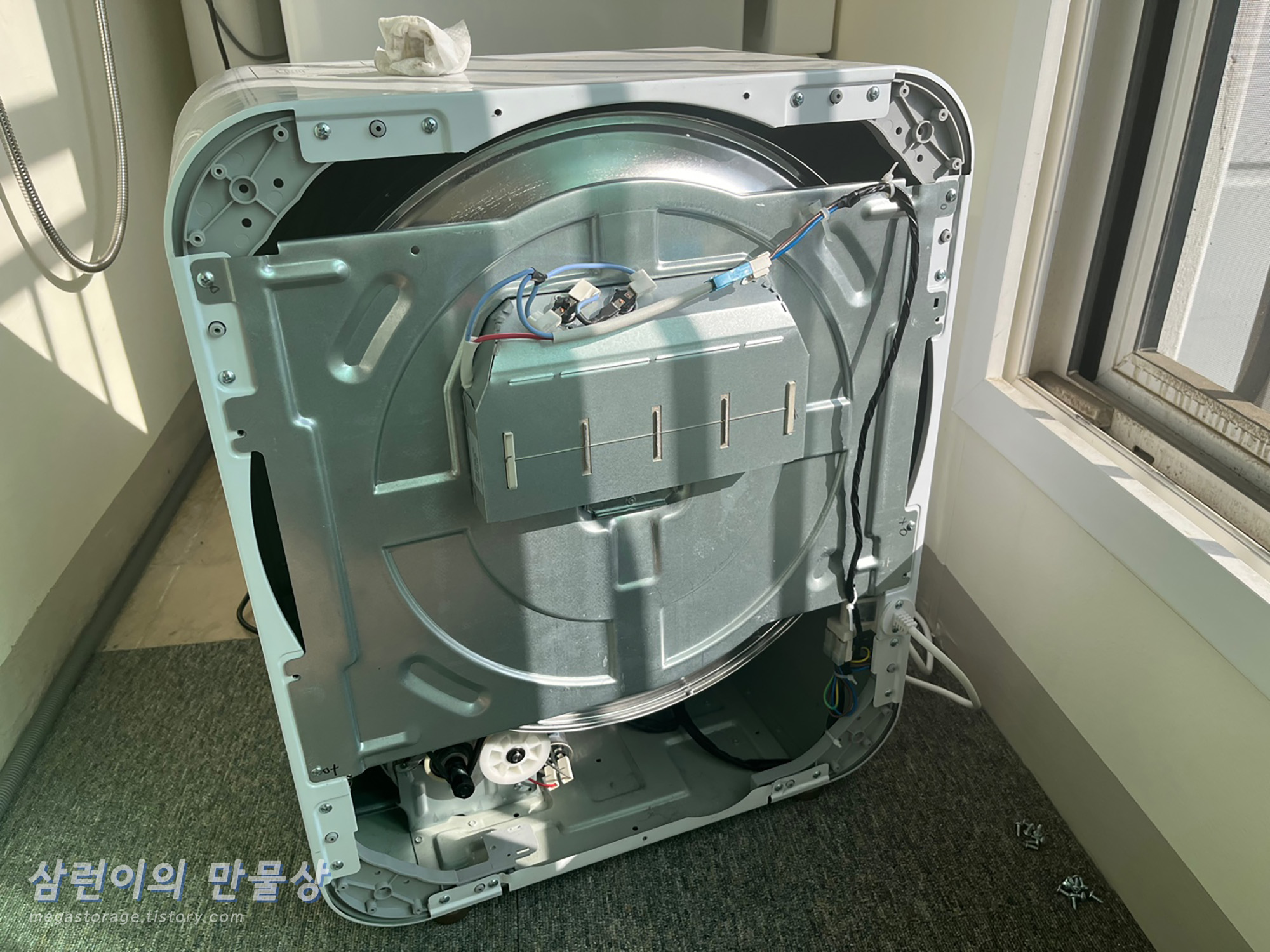

  후면 판 조립도 완료했습니다.

  전원을 켜본 후 내부 드럼통이 잘 돌아가는지 확인합니다. 매우 잘 돌아갑니다! 단 돈 2만원에 미니건조기 수리를 마쳤습니다.

  마무리

  지금까지 위니아 전자의 3kg 미니건조기가 제대로 동작하지 않을 때(내부 드럼통 돌지 않음) 자가수리 하는 방법을 보셨습니다. 도움이 되었으면 좋겠습니다. 감사합니다. :)
